15-мм миниатюрный датчик давления, питание 10 В, компактный датчик давления на основе диффузионного кремния, электронный сенсорный элемент

15mm Mini Pressure Sensor 10V Power Compact Diffused Silicon Pressure Sensor Electronic Sensor Core
15mm Mini Pressure Sensor 10V Power Compact Diffused Silicon Pressure Sensor Electronic Sensor Core 15mm Mini Pressure Sensor 10V Power Compact Diffused Silicon Pressure Sensor Electronic Sensor Core 15mm Mini Pressure Sensor 10V Power Compact Diffused Silicon Pressure Sensor Electronic Sensor Core 15mm Mini Pressure Sensor 10V Power Compact Diffused Silicon Pressure Sensor Electronic Sensor Core 15mm Mini Pressure Sensor 10V Power Compact Diffused Silicon Pressure Sensor Electronic Sensor Core
Основная информация
Место происхождения: Шэньси, Китай
Фирменное наименование: HT SENSOR
Сертификация: ISO9001
Номер модели: HT15V
Количество мин заказа: 5
Цена: 20
Лучшая цена Контакт
Подробная информация
Модель №.: HT15V Тип выходного сигнала: Аналоговый тип
Производственный процесс: Интеграция Материал: нержавеющая сталь
Тип резьбы: НЕТ Тип проводки: Четырехпроводный
Измерительная среда: Газ и жидкость Индивидуальные: Индивидуальные
Ключевые слова: Мини-сенсор Поставлять: 5-10 В постоянного тока
Выход: МВ Сигал Торговая марка: Хэнтонг
Источник: Китай Код HS: 9026209090
Выделить:

Датчик промышленного передатчика давления

,

Датчик давления высокой точности

,

Гарантия включает передатчик давления

Характер продукции

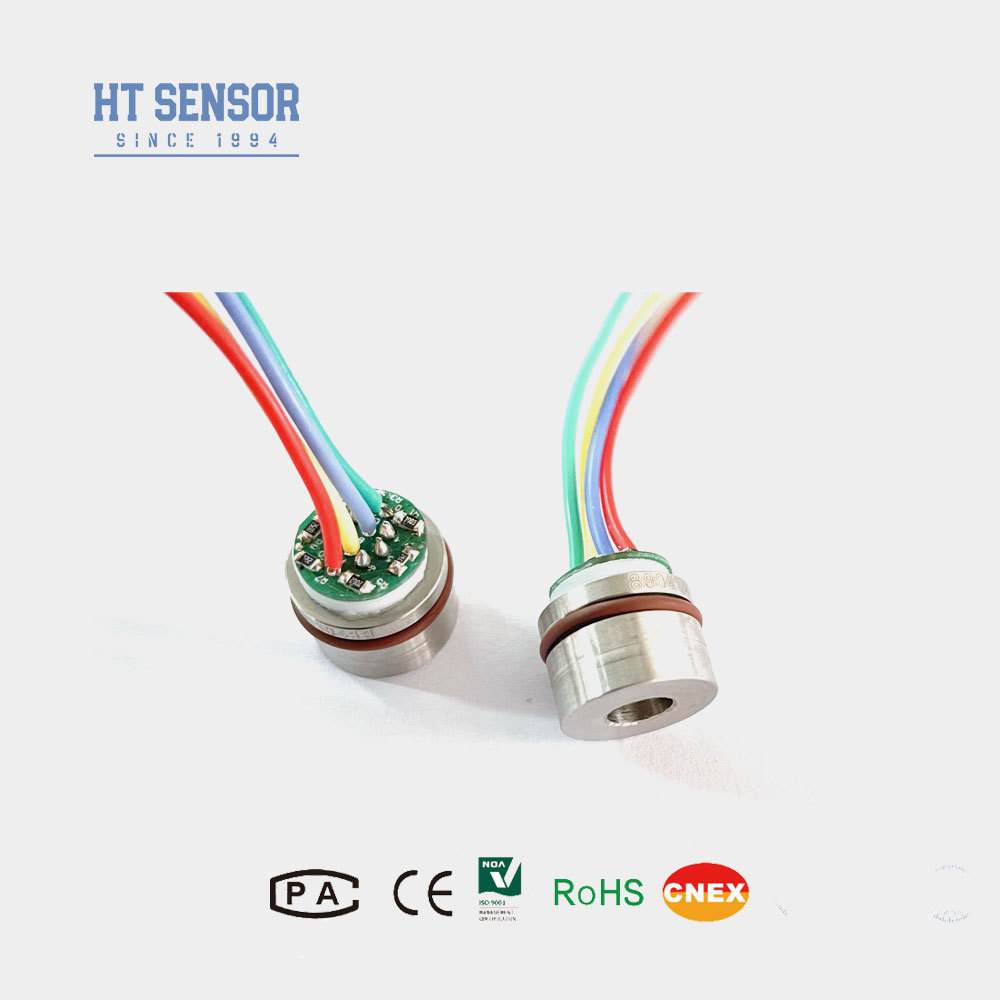

15-мм миниатюрный датчик давления, питание 10 В, компактный датчик давления на основе диффузионного кремния, электронный сенсорный элемент 0
мини-силиконовый датчик давления нелинейности 0,1% FS преобразователь давления
HT15V Силиконовый пьезорезистивный датчик давления

Введение:
HT15V представляет собой кремниевый пьезорезистивный датчик давления с высокостабильным диффузным элементным ядром из кремния.Он использует пьезорезистивный эффект диффузного кремния для точного измерения давления жидкости и газаЭтот датчик широко используется в различных приложениях, включая воздушные компрессоры и системы охлаждения..

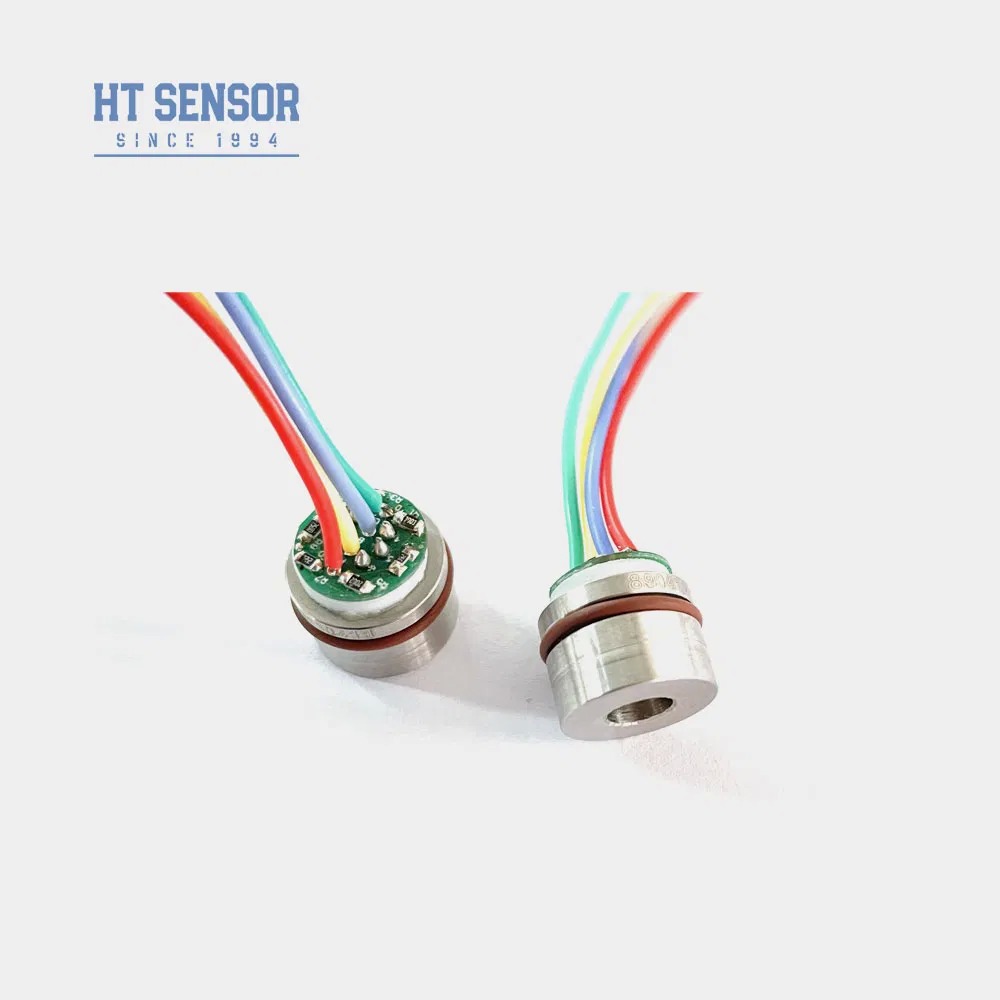

15-мм миниатюрный датчик давления, питание 10 В, компактный датчик давления на основе диффузионного кремния, электронный сенсорный элемент 1

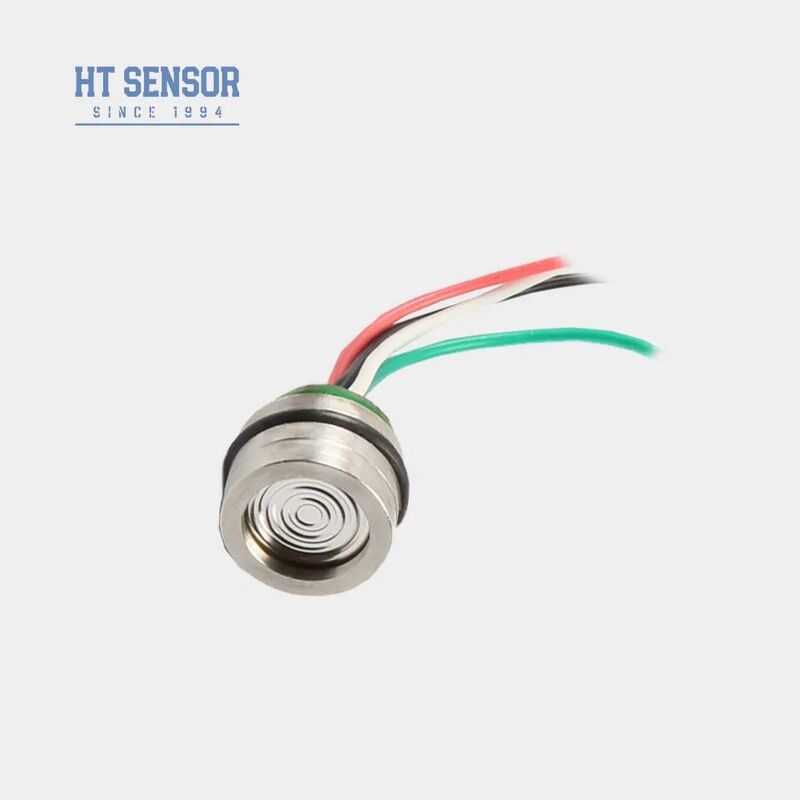

15-мм миниатюрный датчик давления, питание 10 В, компактный датчик давления на основе диффузионного кремния, электронный сенсорный элемент 2

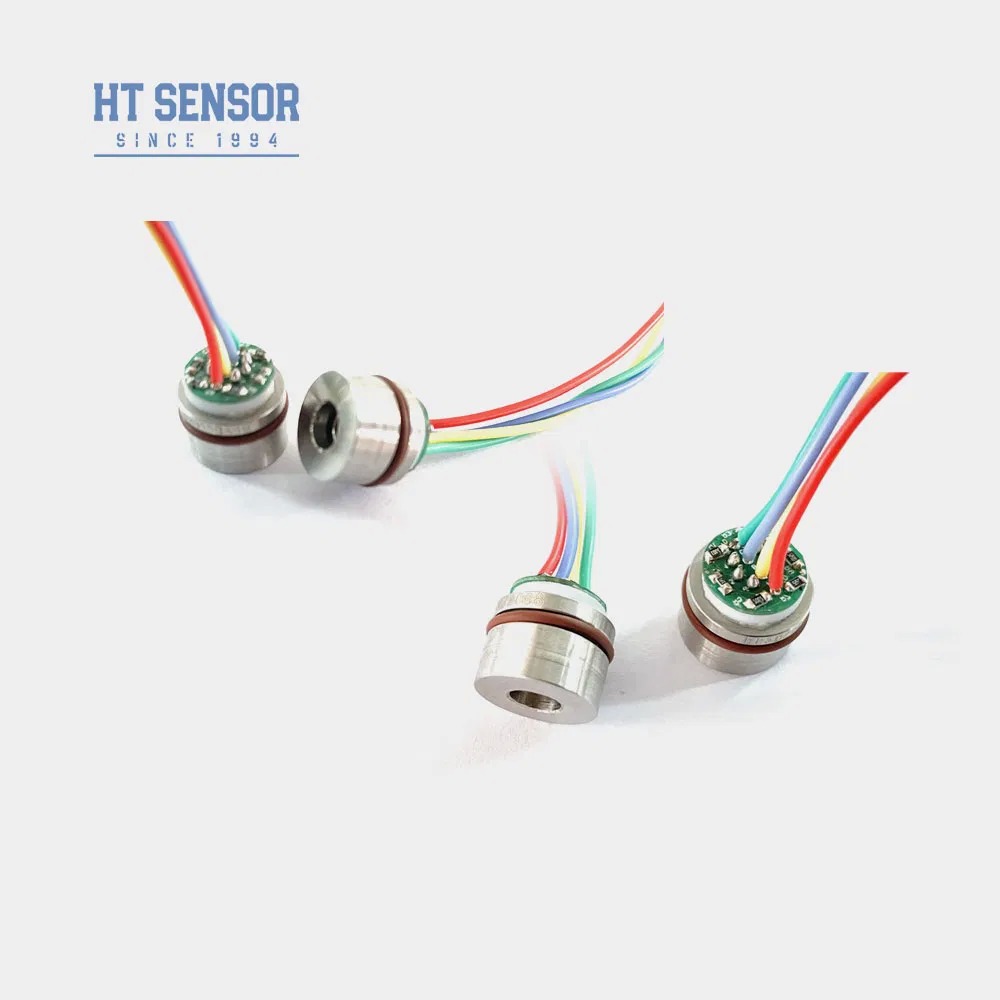

15-мм миниатюрный датчик давления, питание 10 В, компактный датчик давления на основе диффузионного кремния, электронный сенсорный элемент 3


Характеристики продукта:
  1. Использует передовую технологию и заключен в 316L нержавеющей сталижилье
  2. Широкий диапазон измерений 0~350KPa~60MpaS
  3. Высокая надежность и отличная стабильность
  4. Подача постоянного напряжения
Заявления:
  1. Подходит для измерения давления не коррозионных газов и жидкостей с 316Lсовместимость из нержавеющей стали
  2. Компактный дизайн, идеально подходит для приложений с ограниченным пространством
  3. Используется в системах управления процессом для контроля и контроля давления
  4. Обычно используется в системах охлаждения и воздушных компрессорах для измерения давления
Электрическая производительность:
  1. Силовое питание: ≤10VDC
  2. Выходное напряжение общего режима: 50% от входящего напряжения (типичное)
  3. Импеданс ввода:4KΩ~20KΩ
  4. Импеданс выхода:2.5KΩ~6KΩ
  5. Электрическое соединение: 100 мм высокотемпературный провод, кабель ленты
Параметры работы:
Диапазон измерений Диаметр ((G) 350 кПа, 1000 кПа, 2000 кПа
Абсолютное (А) 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Запечатанный (S) 3500KPaS,7MPaS,10MPaS
  Тип Макс Единица
Нелинейность   ±0.15 ±0.3 % F.S
Повторяемость  0.05 0.1 % F.S
Гистерез    0.05 0.1 % F.S
Нулевой выход   0±1 0±2 mV
Выпуск в полном объеме   100±1 100±2 mV
Нулевая смещение Temp. Дрейф   ±0.8 ±2 % F.S
Полномасштабная температура. Дрейф. ±0.8 ±2 % F.S
Компенсированный временный. 0 ~ 70 oC
Операционная температура -20~80 oC
Температура хранения -40 ~ 125 oC
Допустимая перегрузка Возьмите меньшее значение между 3 раз полной шкалы или 80MPa
Давление взрыва Пять раз больше, чем в полной шкале.
Долгосрочная стабильность 0.2 %  Ф.С. / Год
Материал диафрагмы 316L
Сопротивление изоляции ≥ 200MΩ 100VDC
Вибрация Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz
Шок 100 г, 11 мс.
Время ответа ≤ 1 мс
О-кольцо печать Нитриловый или фторный каучук
Заполнительная среда Кремниевое масло
Вес ~ 20 г
Параметры испытываются в следующих условиях: 10V @ 25oC

Конструкция

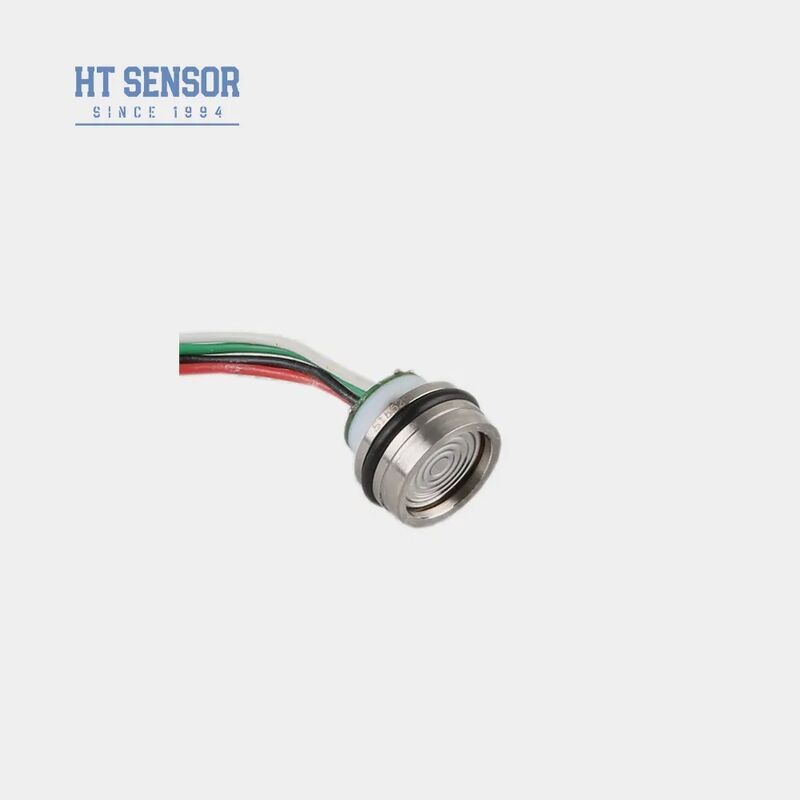

Размер 15-мм миниатюрный датчик давления, питание 10 В, компактный датчик давления на основе диффузионного кремния, электронный сенсорный элемент 4

Электрическое соединение и компенсация

15-мм миниатюрный датчик давления, питание 10 В, компактный датчик давления на основе диффузионного кремния, электронный сенсорный элемент 5



Примеры отбора
15-мм миниатюрный датчик давления, питание 10 В, компактный датчик давления на основе диффузионного кремния, электронный сенсорный элемент 6


Советы по заказу
1. Обратите внимание на соответствие между размером ядра и корпуса передатчика во время сборки для достижения
требуемый воздух герметичность
2Во время сборки корпуса убедитесь, что он выровнен вертикально и применяйте равномерное давление, чтобы избежать заторможения или повреждения компенсационной пластины.
3Если измерительная среда не совместима с диафрагмой ядра и корпусным материалом (316L), при оформлении заказа необходимо предоставить специальные инструкции.
4Избегайте нажимания на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение ядра из-за деформации диафрагмы или прокола.
5. Держите порты давления в ядре измерения давления открытыми для атмосферы и предотвратите попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления ядра.
6Если есть какие-либо изменения в проводах штифтов, следуйте этикетке на фактическом ядре для справки.





Вопросы и ответы

1Вопрос: Какие особенности у ваших датчиков давления?
Ответ: высокая точность, долговечность и отличные характеристики.

2.Q: Могу ли я настроить специальные спецификации?
О: Да, наши инженеры могут настроить продукцию на конкретные потребности. Мы предоставляем услуги OEM и ODM

3Вопрос: Какова ваша производственная мощность?
А: Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупных заказов.рекомендуется заранее связаться с нашей командой по продажам, чтобы обеспечить плавное планирование производства и доставки.
.
4.Q: Каков типичный срок доставки?
Ответ: 5-8 рабочих дней для стандартных моделей.

5Вопрос: Какая цена на продукцию?
A: Конкурентное ценообразование с скидками для оптовых заказов или долгосрочных партнеров
.
6Вопрос: Какова гарантия на вашу продукцию?
О: Наше гарантийное время составляет 24 месяца после отгрузки, и наши послепродажные услуги будут отвечать на ваши вопросы в течение 24 часов, дистанционное обучение по сети ПК всегда доступно.
