316L датчик давления из нержавеющей стали с наполненным маслом компенсационным датчиком передатчика давления
Product Details
| Модель №.: | HT15V | Тип выходного сигнала: | Аналоговый тип |
|---|---|---|---|
| Материал: | нержавеющая сталь | Тип проводки: | Четырехпроводный |
| Измерительная среда: | Газ и жидкость | Индивидуальные: | Индивидуальные |
| Ключевые слова: | Мини-сенсор | Поставлять: | 5-10 В постоянного тока |
| Выход: | МВ Сигал | Транспортный пакет: | коробка |
| Спецификация: | 15 мм | Источник: | Китай |
| Выделить |
Преобразователь давления из нержавеющей стали 316l,датчик давления,наполненный маслом |
||
Product Description

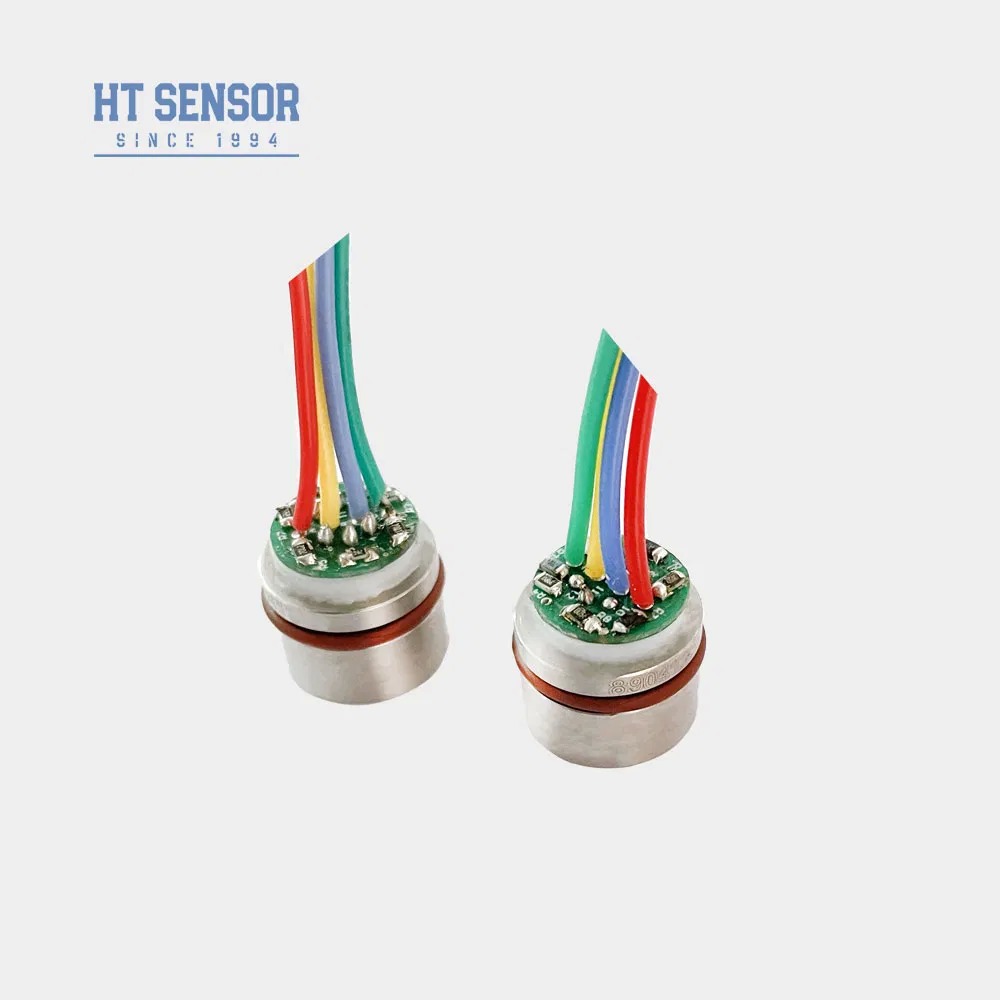

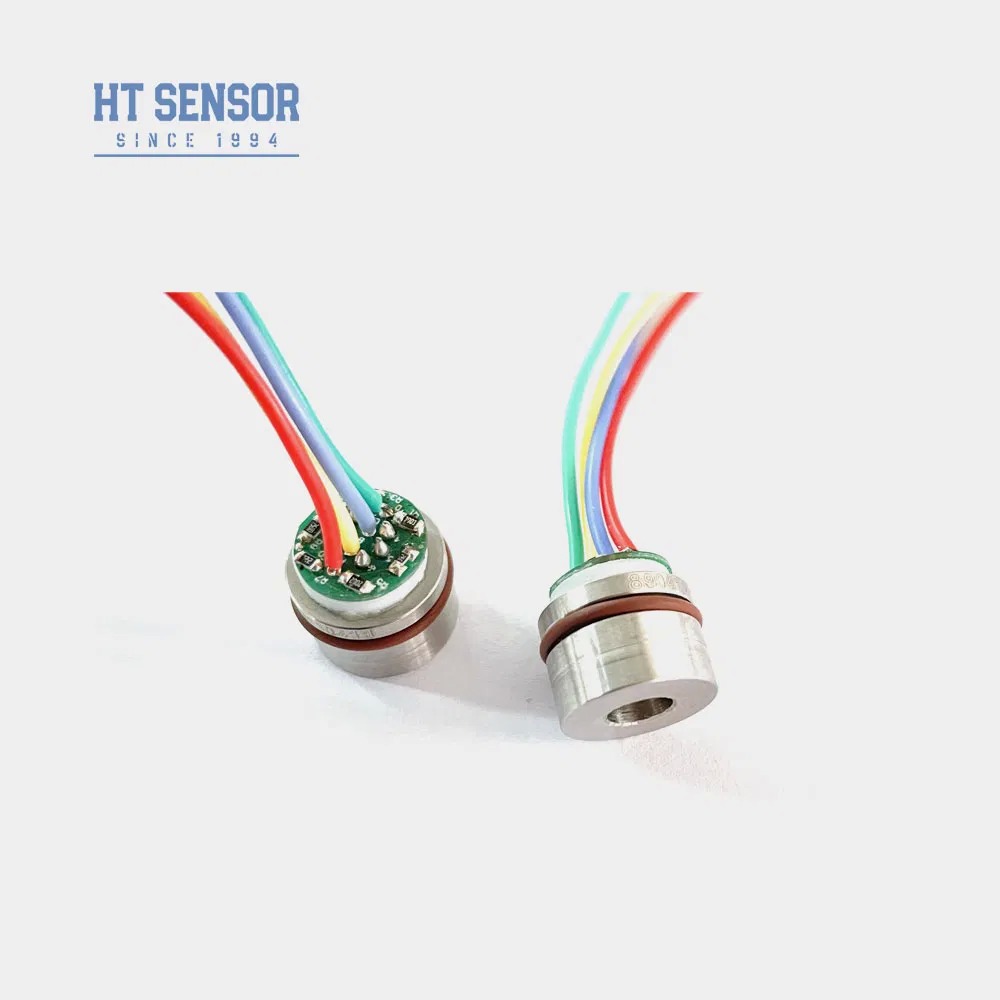

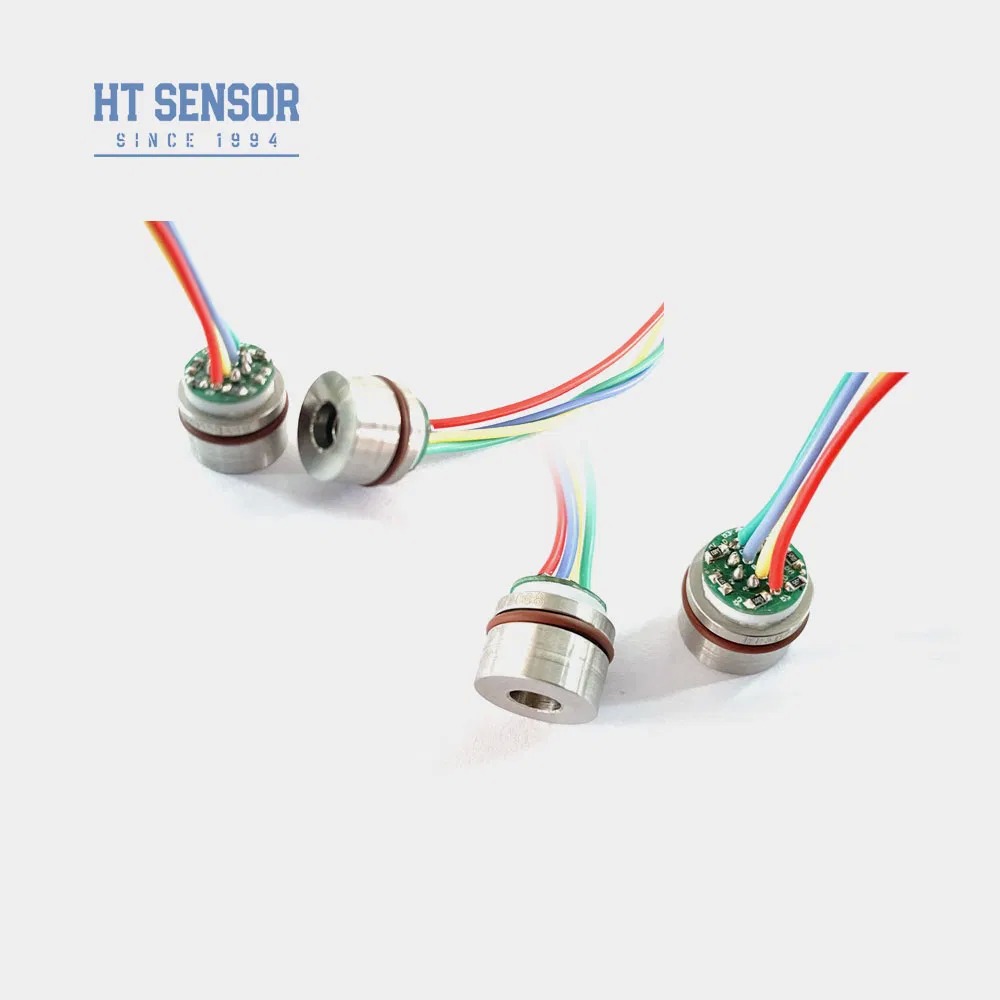

316L из нержавеющей стали с компенсационным маслонаполненным датчиком давления
Введение:
HT15V - это кремниевый пьезорезистивный датчик давления, который интегрирует высокостабильное диффузное кремниевое сенсорное ядро.обеспечивает точное измерение давления как для жидкостей, так и для газовЭтот датчик широко используется в различных приложениях, таких как воздушные компрессоры и системы охлаждения.
Характеристики продукта:
- Использует передовую технологию и заключен в 316L нержавеющей сталижилье
- Широкий диапазон измерений 0~350KPa~60MpaS
- Высокая надежность и отличная стабильность
- Подача постоянного напряжения
- Подходит для измерения давления не коррозионных газов и жидкостей с 316Lсовместимость из нержавеющей стали
- Компактный дизайн, идеально подходит для приложений с ограниченным пространством
- Используется в системах управления процессом для контроля и контроля давления
- Обычно используется в системах охлаждения и воздушных компрессорах для измерения давления
- Силовое питание: ≤10VDC
- Выходное напряжение общего режима: 50% от входящего напряжения (типичное)
- Импеданс ввода:4KΩ~20KΩ
- Импеданс выхода:2.5KΩ~6KΩ
- Электрическое соединение: 100 мм высокотемпературный провод, кабель ленты
| Параметры работы: | |||||
|---|---|---|---|---|---|
| Диапазон измерений | Диаметр ((G) | 350 кПа, 1000 кПа, 2000 кПа | |||
| Абсолютное (А) | 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Запечатанный (S) | 3500KPaS,7MPaS,10MPaS | ||||
| Тип | Макс | Единица | |||
| Нелинейность | ±0.15 | ±0.3 | % F.S | ||
| Повторяемость | 0.05 | 0.1 | % F.S | ||
| Гистерез | 0.05 | 0.1 | % F.S | ||
| Нулевой выход | 0±1 | 0±2 | mV | ||
| Выпуск в полном объеме | 100±1 | 100±2 | mV | ||
| Нулевая смещение Temp. Дрейф | ±0.8 | ±2 | % F.S | ||
| Полномасштабная температура. Дрейф. | ±0.8 | ±2 | % F.S | ||
| Компенсированный временный. | 0 ~ 70 | oC | |||
| Операционная температура | -20~80 | oC | |||
| Температура хранения | -40 ~ 125 | oC | |||
| Допустимая перегрузка | Возьмите меньшее значение между 3 раз полной шкалы или 80MPa | ||||
| Давление взрыва | Пять раз больше, чем в полной шкале. | ||||
| Долгосрочная стабильность | 0.2 % | Ф.С. / Год | |||
| Материал диафрагмы | 316L | ||||
| Сопротивление изоляции | ≥ 200MΩ 100VDC | ||||
| Вибрация | Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz | ||||
| Шок | 100 г, 11 мс. | ||||
| Время ответа | ≤ 1 мс | ||||
| О-кольцо печать | Нитриловый или фторный каучук | ||||
| Заполнительная среда | Кремниевое масло | ||||
| Вес | ~ 20 г | ||||
| Параметры испытываются в следующих условиях: 10V @ 25oC | |||||
| Конструкция | |
| Размер | |
| Электрическое соединение и компенсация |
|
| Примеры отбора |
| Советы по заказу |
1Во время сборки, убедитесь в правильном помещении между ядром и корпусом передатчика, чтобы соответствовать всем спецификациям уплотнения.
2При установке корпуса необходимо поддерживать вертикальное выравнивание и применять равномерное давление, чтобы предотвратить пробка или повреждение компенсационной пластины.
3Если измеряемая среда несовместима с основной диафрагмой или корпусным материалом (316L), укажите это четко при заказе.
4Не нажимайте на диафрагму датчика руками или острыми предметами, так как деформация или прокол могут повредить внутренние компоненты.
5. Держите порты давления измеряющего ядра вентилируемыми в атмосферу и не позволяйте влаге, паре или коррозионным средствам проникать в камеру отрицательного давления.
6В случае каких-либо изменений в проводке, всегда обращайтесь к фактической этикетке на чипе для правильных соединений.
| Вопросы и ответы |
.
.
