HT-сенсор 10VDC мощность HT15V Силиконовый датчик давления датчик уровня 15 мм датчик давления ядра
Product Details
| Модель №.: | HT15V | Диапазон: | 0-300кПа~20МПа |
|---|---|---|---|
| Материал: | нержавеющая сталь | Тип проводки: | Четырехпроводный |
| Измерительная среда: | Газ и жидкость | Индивидуальные: | Индивидуальные |
| Ключевые слова: | Мини-сенсор | Поставлять: | 5-10 В постоянного тока |
| проволока: | Силиконовая проволока 13 мм. | Транспортный пакет: | коробка |
| Спецификация: | 15 мм | Торговая марка: | Хэнтонг |
| Источник: | Китай | Код HS: | 9026209090 |
| Выделить |
Датчик промышленного передатчика давления,Датчик давления высокой точности,датчик давления с гарантией |
||
Product Description

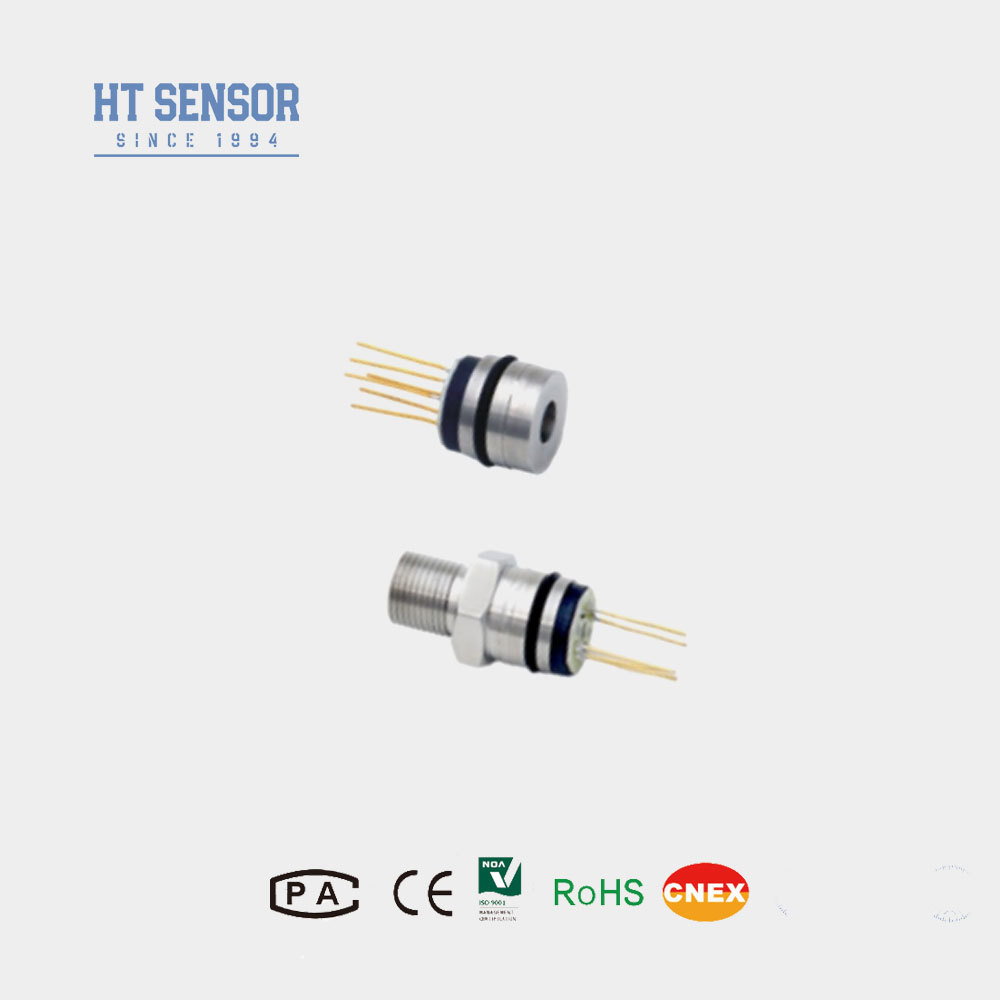

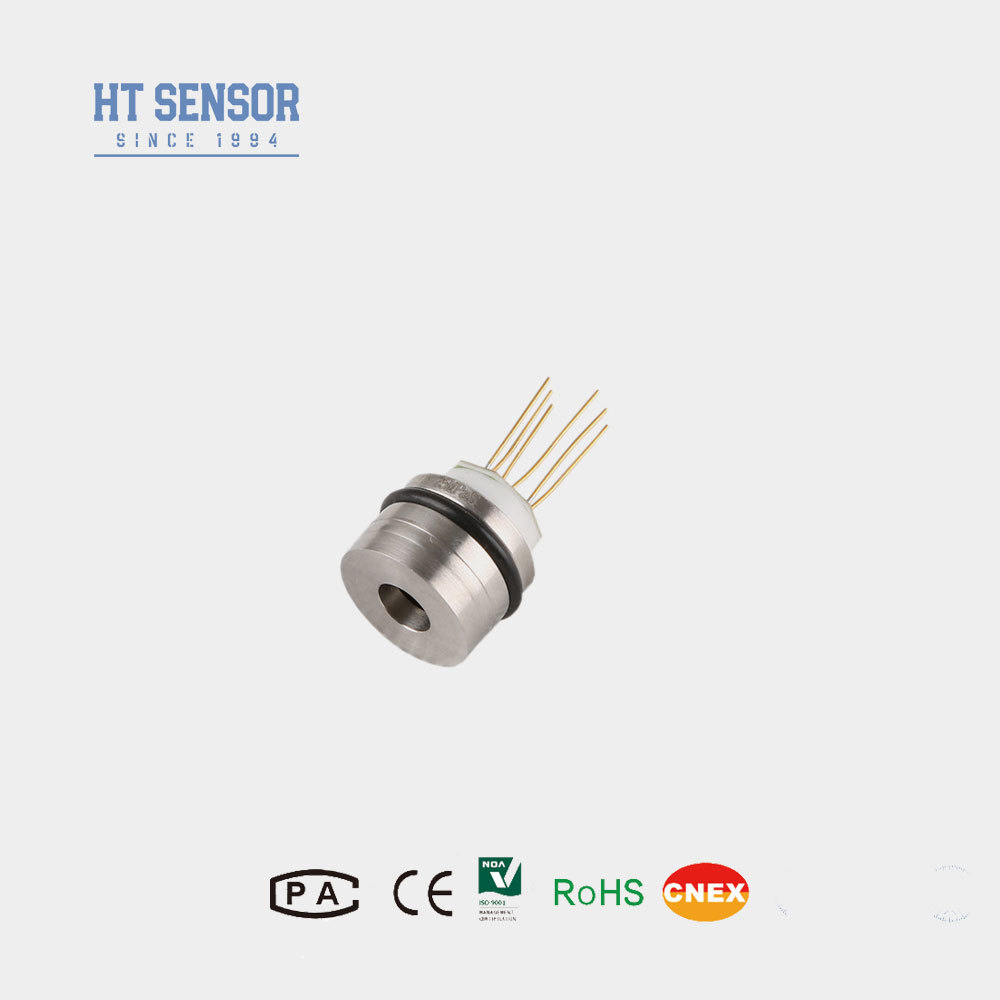

Датчик давления HT 10VDC HT15V Кремниевый датчик давления Датчик уровня 15 мм Датчик давления
Введение:
HT15V — это кремниевый пьезорезистивный датчик давления, оснащенный высокостабильным диффузионным кремниевым элементом. Он использует пьезорезистивный эффект диффузного кремния для точного измерения давления как жидкостей, так и газов. Этот датчик широко используется в различных областях, включая воздушные компрессоры и холодильные установки. .
Особенности продуктаНапряжение синфазного сигнала: 50% от входного (типичное)
- Использует передовые технологии и заключен в корпус из нержавеющей стали 316LШирокий диапазон измерения 0~350 кПа~60 МПа
- Высокая надежность и отличная стабильность
- ±2
- Применение
- Компактная конструкция, идеально подходит для применений с ограниченным пространством
- Используется в системах управления технологическими процессами для мониторинга и контроля давления±2
- Часто используется в холодильных установках и воздушных компрессорах для измерения давленияЭлектрические характеристики
- :
- Входное сопротивление: 4 кОм~20 кОм
- Выходное сопротивление: 2,5 кОм~6 кОм
- Электрическое подключение: высокотемпературный провод 100 мм, ленточный кабель
- Параметры производительности:
- Диапазон измерения
| Избыточное (G) | |||||
| 350 кПа, 1000 кПа, 2000 кПа | Абсолютное (A) | 350 кПаА, 700 кПаА, 1000 кПаА, 2000 кПаА | |||
| Герметичное (S) | 3500 кПаS, 7 МПаS, 10 МПаS | ||||
| ,20 МПаS | Тип.Макс. | ||||
| Единица измерения | Нелинейность | ||||
| ±0,15±2 | % от полной шкалы | Повторяемость | 0~70 | ||
| 0,1 | % от полной шкалы | Смещение нуля выходного сигнала | 0~70 | ||
| 0,050,1 | % от полной шкалы | Смещение нуля выходного сигнала | 0~70 | ||
| 0±1±2 | мВ | Выход полного диапазона | |||
| 100±1±2 | мВ | Температурный дрейф смещения нуля | |||
| ±0,8±2 | % от полной шкалы | Компенсируемая температура | 0~70 | ||
| ±2 | % от полной шкалы | Компенсируемая температура | 0~70 | ||
| ºC | Рабочая температура | Принять меньшее значение между 3-кратным полным диапазоном или 80 МПа | |||
| ºC | Температура хранения | Принять меньшее значение между 3-кратным полным диапазоном или 80 МПа | |||
| ºC | Допустимая перегрузка | Принять меньшее значение между 3-кратным полным диапазоном или 80 МПа | |||
| Давление разрыва | 5X от полного диапазона | ||||
| Долгосрочная стабильность | 0,2 % | ||||
| от полной шкалы в год | Материал диафрагмы | 316L | |||
| Сопротивление изоляции | ≥200 МОм 100VDC | ||||
| Вибрация | Без изменений при условиях 10gRMS, от 20 Гц до 2000 Гц | ||||
| Удар | 100g, 11мс | ||||
| Время отклика | ≤1мс | ||||
| Уплотнение O-ring | Нитриловый каучук или фторкаучук | ||||
| Заполняющая среда | Силиконовое масло | ||||
| Вес | ~20г | ||||
| Параметры протестированы при следующих условиях: 10V @25ºC | Конструкция | ||||
| Размеры | |||||
| Электрическое подключение и компенсация | |
| Примеры выбора | |
| Советы по заказу |
|
| 1. Обратите внимание на соответствие размера сердечника и корпуса преобразователя при сборке для достижения требуемой герметичности. |
| 2. При сборке корпуса убедитесь, что он выровнен вертикально и приложено равномерное давление, чтобы избежать заклинивания или повреждения компенсационной пластины. |
3. Если измеряемая среда несовместима с диафрагмой сердечника и материалом корпуса (316L), при размещении заказа следует предоставить специальные инструкции.4. Избегайте надавливания на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение сердечника из-за деформации или прокола диафрагмы. 5. Держите порт давления сердечника датчика избыточного давления открытым для атмосферы и предотвращайте попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления сердечника.
6. При внесении изменений в выводы контактов следуйте маркировке на фактическом сердечнике.
Вопросы и ответы
1. В: Каковы основные характеристики ваших датчиков давления?
О: Наши преобразователи отличаются высокой точностью, долговечностью и надежной работой. Доступны варианты индивидуальной настройки для удовлетворения конкретных требований применения.
2. В: Могу ли я запросить специальные спецификации?
| О: Да, мы поддерживаем услуги OEM и ODM. Наша команда инженеров может адаптировать решения в соответствии с вашими техническими и эксплуатационными потребностями. |
3. В: Какова ваша ежемесячная производственная мощность?
О: Мы можем производить до 30 000 единиц в месяц, что позволяет нам поддерживать заказы большого объема. Для обеспечения оптимального планирования мы рекомендуем заранее согласовывать с нашим отделом продаж.
4. В: Каково типичное время выполнения заказа?
О: Стандартные модели обычно доставляются в течение 5–8 рабочих дней. Сроки выполнения заказов на индивидуальные продукты могут варьироваться в зависимости от спецификаций.
5. В: Какова ваша ценовая политика? Предоставляются ли скидки за объем?
О: Мы предлагаем конкурентоспособные цены с привлекательными скидками для оптовых закупок и долгосрочных партнерских соглашений.
6. В: Каковы ваши гарантийные обязательства и политика послепродажной поддержки?
О: На все продукты предоставляется 24-месячная гарантия с даты отгрузки. Наша команда послепродажного обслуживания гарантирует ответ в течение 24 часов и предоставляет удаленную помощь через подключение к ПК при необходимости.
