Миниатюрный датчик давления воды и масла в специальном датчике уровня давления
Product Details
| Модель №.: | HT15V | Для: | Диффузный силиконовый передатчик давления |
|---|---|---|---|
| Тип выходного сигнала: | Аналоговый тип | производственный процесс: | Интеграция |
| Материал: | Нержавеющая сталь | Тип потока: | Нет |
| Тип проводки: | Четырехпроводный | Измерительная среда: | Газ и жидкость |
| IP-рейтинг: | IP65 | Индивидуальные: | Индивидуальные |
| Ключевые слова: | Мини-сенсор | Поставлять: | 5-10 В постоянного тока |
| Проволока: | Силиконовая проволока 13 мм. | Выход: | МВ Сигал |
| Транспортный пакет: | коробка | Спецификация: | 15 мм |
| Торговая марка: | Хэнтонг | Источник: | Китай |
| Код ТН ВЭД: | 9026209090 | Производственная мощность: | 50000 шт/год |
| Выделить |
Миниатюрный датчик давления воды,Сенсор передатчика давления масла,Специальный датчик уровня с гарантией |
||
Product Description
Введение:

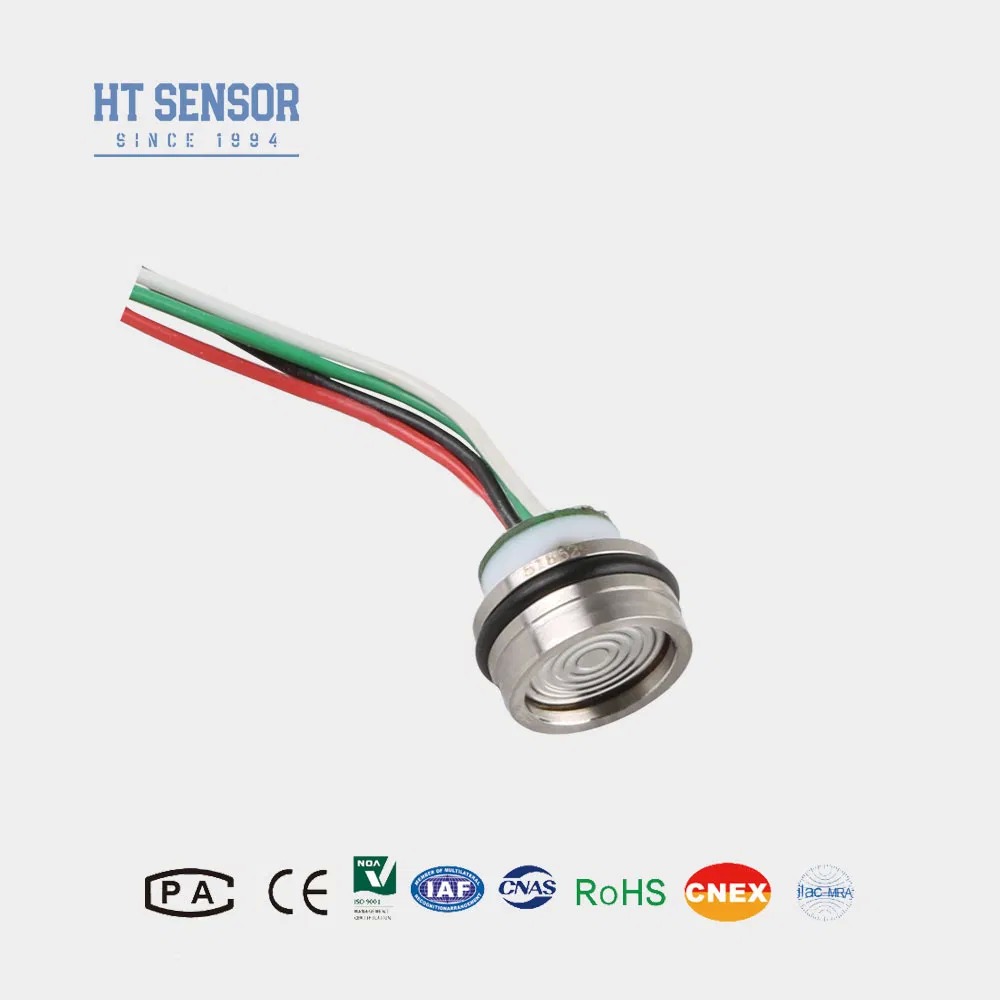

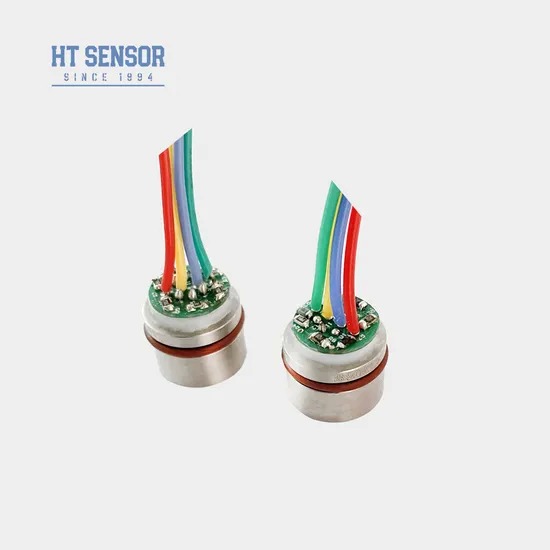

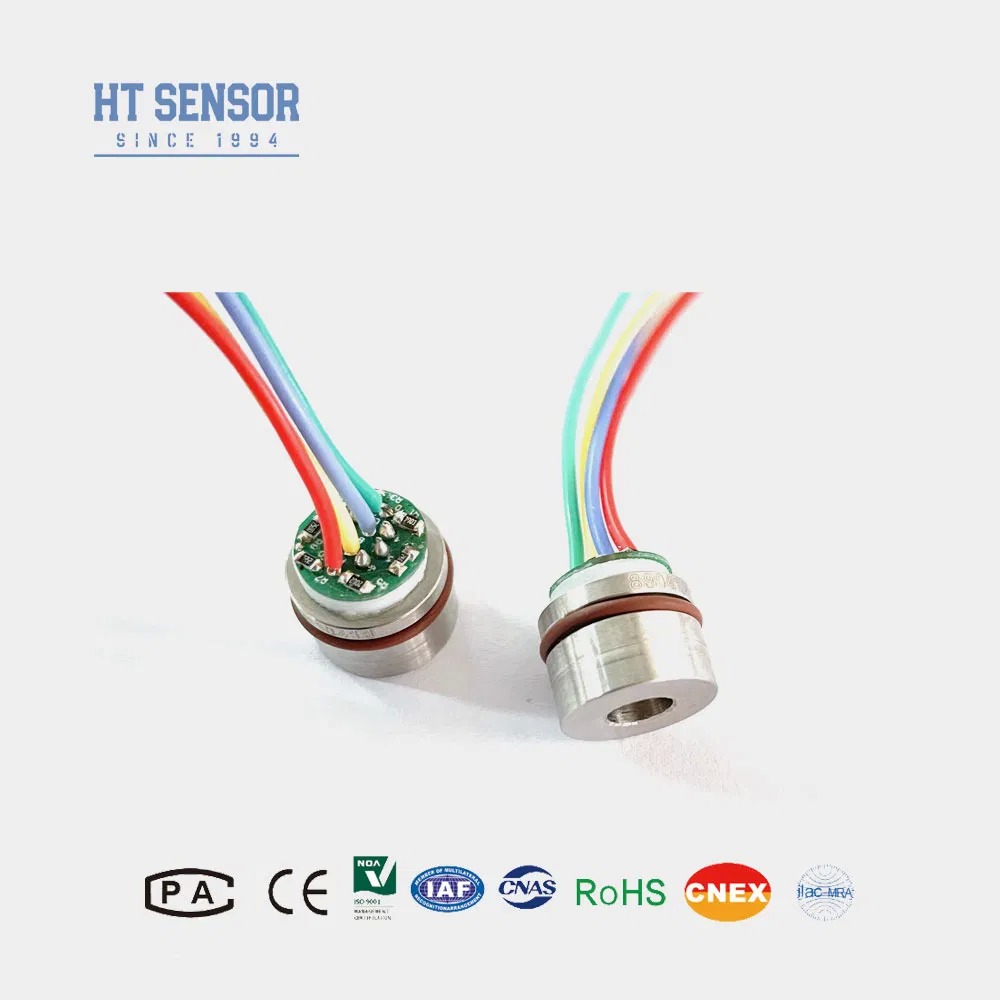

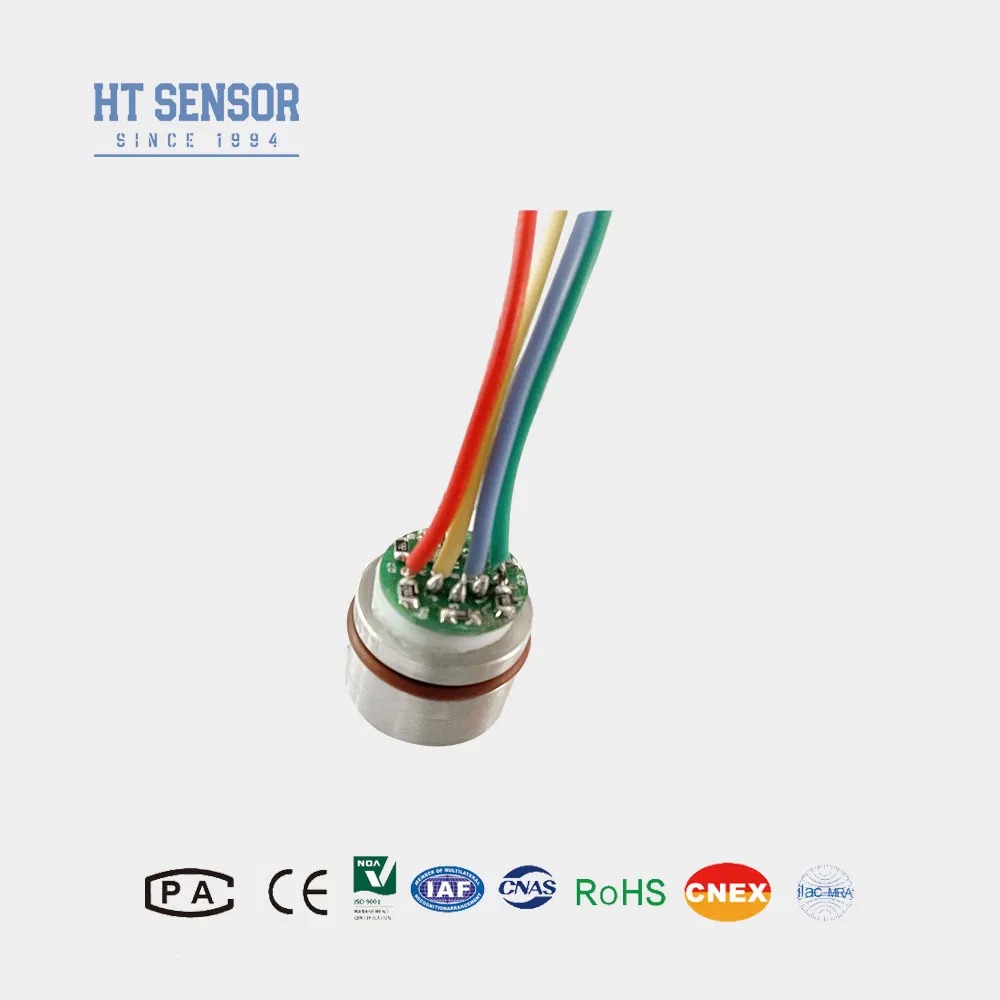

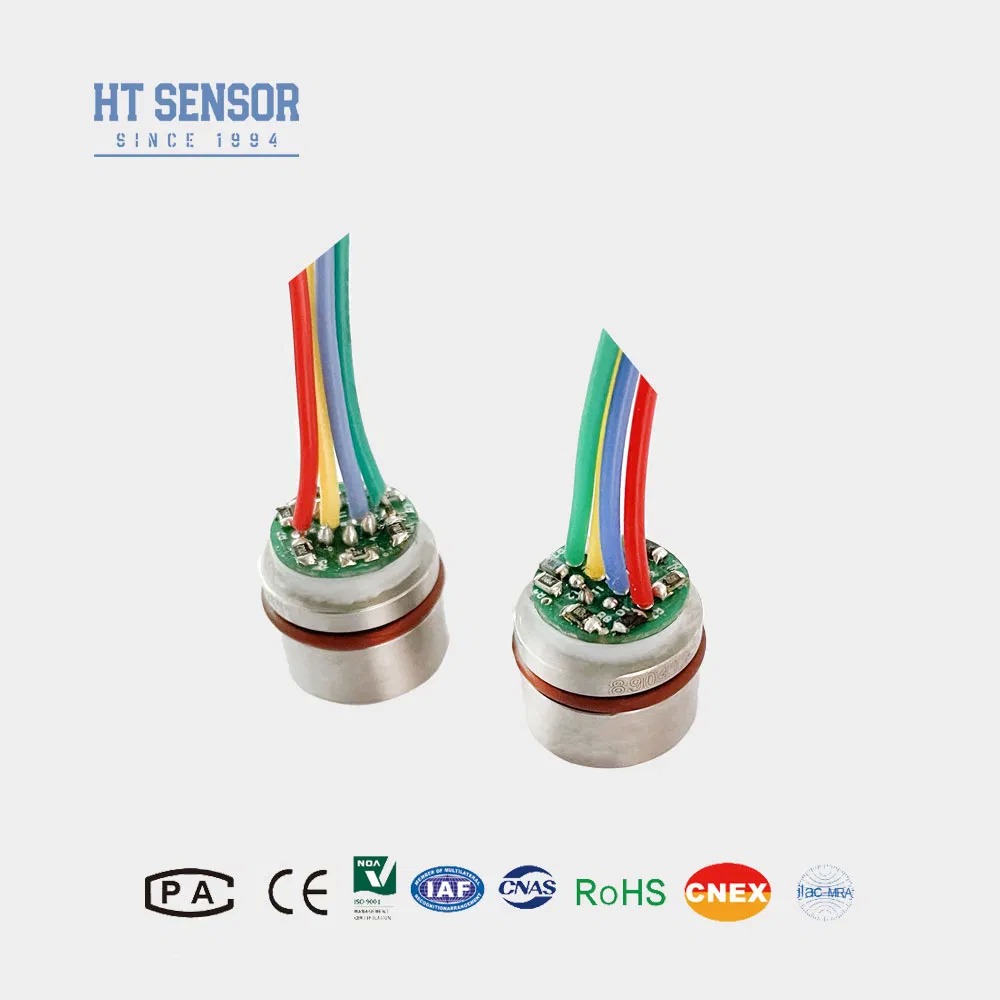

HT15V представляет собой кремниевый пьезорезистивный датчик давления с высокостабильным диффузным элементным ядром из кремния.Он использует пьезорезистивный эффект диффузного кремния для точного измерения давления жидкости и газаЭтот датчик широко используется в различных приложениях, включая воздушные компрессоры и системы охлаждения..
Характеристики продукта:
- Использует передовую технологию и заключен в 316L нержавеющей сталижилье
- Широкий диапазон измерений 0~350KPa~60MpaS
- Высокая надежность и отличная стабильность
- Подача постоянного напряжения
- Подходит для измерения давления не коррозионных газов и жидкостей с 316Lсовместимость из нержавеющей стали
- Компактный дизайн, идеально подходит для приложений с ограниченным пространством
- Используется в системах управления процессом для контроля и контроля давления
- Обычно используется в системах охлаждения и воздушных компрессорах для измерения давления
- Силовое питание: ≤10VDC
- Выходное напряжение общего режима: 50% от входящего напряжения (типичное)
- Импеданс ввода:4KΩ~20KΩ
- Импеданс выхода:2.5KΩ~6KΩ
- Электрическое соединение: 100 мм высокотемпературный провод, кабель ленты
| Параметры работы: | |||||
| Диапазон измерений | Диаметр ((G) | 350 кПа, 1000 кПа, 2000 кПа | |||
| Абсолютное (А) | 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Запечатанный (S) | 3500KPaS,7MPaS,10MPaS | ||||
| Тип | Макс | Единица | |||
| Нелинейность | ±0.15 | ±0.3 | % F.S | ||
| Повторяемость | 0.05 | 0.1 | % F.S | ||
| Гистерез | 0.05 | 0.1 | % F.S | ||
| Нулевой выход | 0±1 | 0±2 | mV | ||
| Выпуск в полном объеме | 100±1 | 100±2 | mV | ||
| Нулевая смещение Temp. Дрейф | ±0.8 | ±2 | % F.S | ||
| Полномасштабная температура. Дрейф. | ±0.8 | ±2 | % F.S | ||
| Компенсированный временный. | 0 ~ 70 | oC | |||
| Операционная температура | -20~80 | oC | |||
| Температура хранения | -40 ~ 125 | oC | |||
| Допустимая перегрузка | Возьмите меньшее значение между 3 раз полной шкалы или 80MPa | ||||
| Давление взрыва | Пять раз больше, чем в полной шкале. | ||||
| Долгосрочная стабильность | 0.2 % | Ф.С. / Год | |||
| Материал диафрагмы | 316L | ||||
| Сопротивление изоляции | ≥ 200MΩ 100VDC | ||||
| Вибрация | Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz | ||||
| Шок | 100 г, 11 мс. | ||||
| Время ответа | ≤ 1 мс | ||||
| О-кольцо печать | Нитриловый или фторный каучук | ||||
| Заполнительная среда | Кремниевое масло | ||||
| Вес | ~ 20 г | ||||
| Параметры испытываются в следующих условиях: 10V @ 25oC | |||||
| Конструкция | |
| Размер | |
| Электрическое соединение и компенсация |
|
| Примеры отбора |
| Советы по заказу |
требуемый воздух герметичность
2Во время сборки корпуса убедитесь, что он выровнен вертикально и применяйте равномерное давление, чтобы избежать заторможения или повреждения компенсационной пластины.
3Если измерительная среда не совместима с диафрагмой ядра и корпусным материалом (316L), при оформлении заказа необходимо предоставить специальные инструкции.
4Избегайте нажимания на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение ядра из-за деформации диафрагмы или прокола.
5. Держите порты давления в ядре измерения давления открытыми для атмосферы и предотвратите попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления ядра.
6Если есть какие-либо изменения в проводах штифтов, следуйте этикетке на фактическом ядре для справки.
