Нержавеющая сталь микро малый датчик давления высокая точность датчик нагрузки датчик давления
Product Details
| Модель №.: | HT15V | Для: | Диффузный силиконовый передатчик давления |
|---|---|---|---|
| Материал: | нержавеющая сталь | Тип проводки: | Четырехпроводный |
| Измерительная среда: | Газ и жидкость | Индивидуальные: | Индивидуальные |
| Поставлять: | 5-10 В постоянного тока | проволока: | Силиконовая проволока 13 мм. |
| Выход: | МВ Сигал | Транспортный пакет: | коробка |
| Диапазон: | 15 мм | Торговая марка: | Хэнтонг |
| Источник: | Китай | Код HS: | 9026209090 |
| Выделить |
Датчик давления нержавеющей стали,Ячейка загрузки высокой точности,микродатчик давления |
||
Product Description

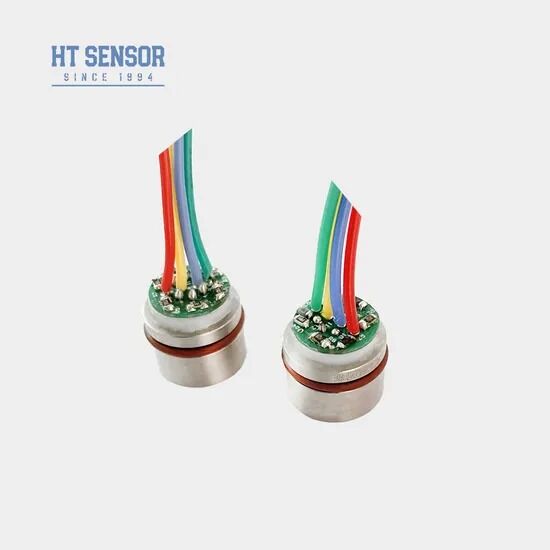

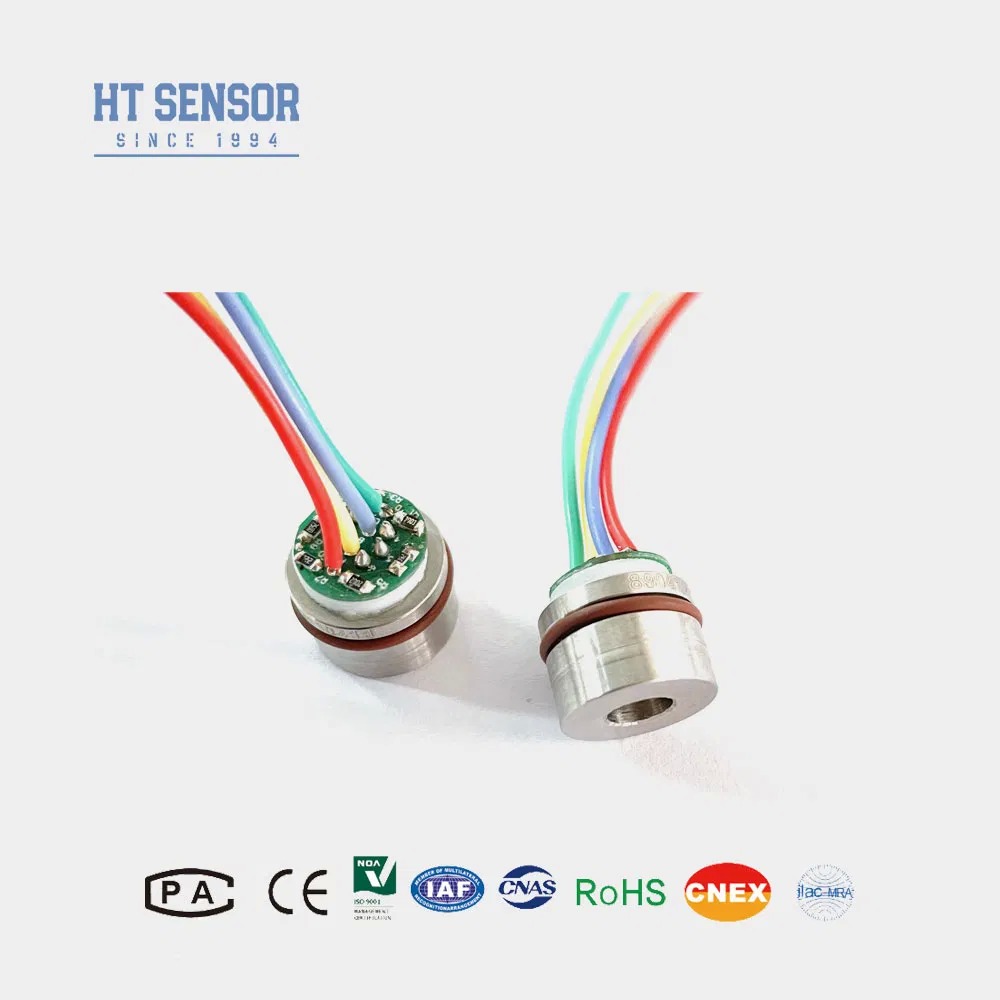

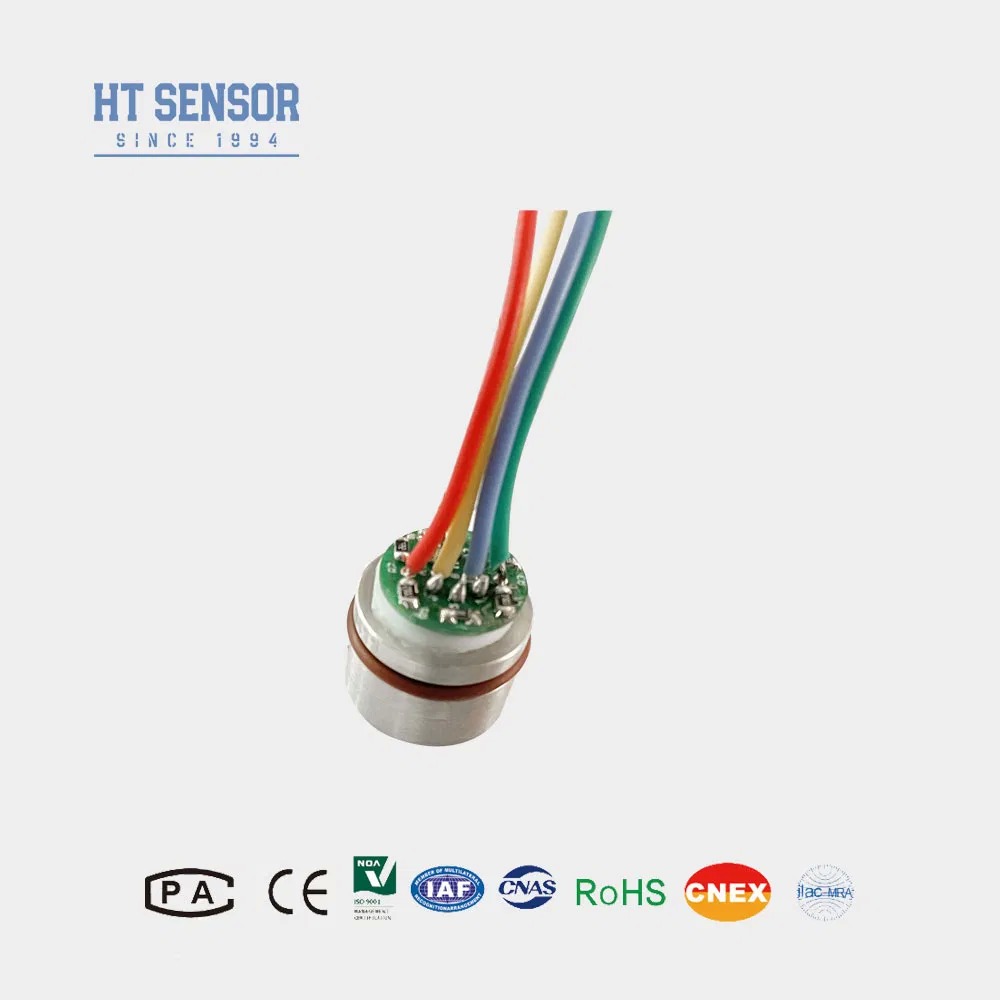

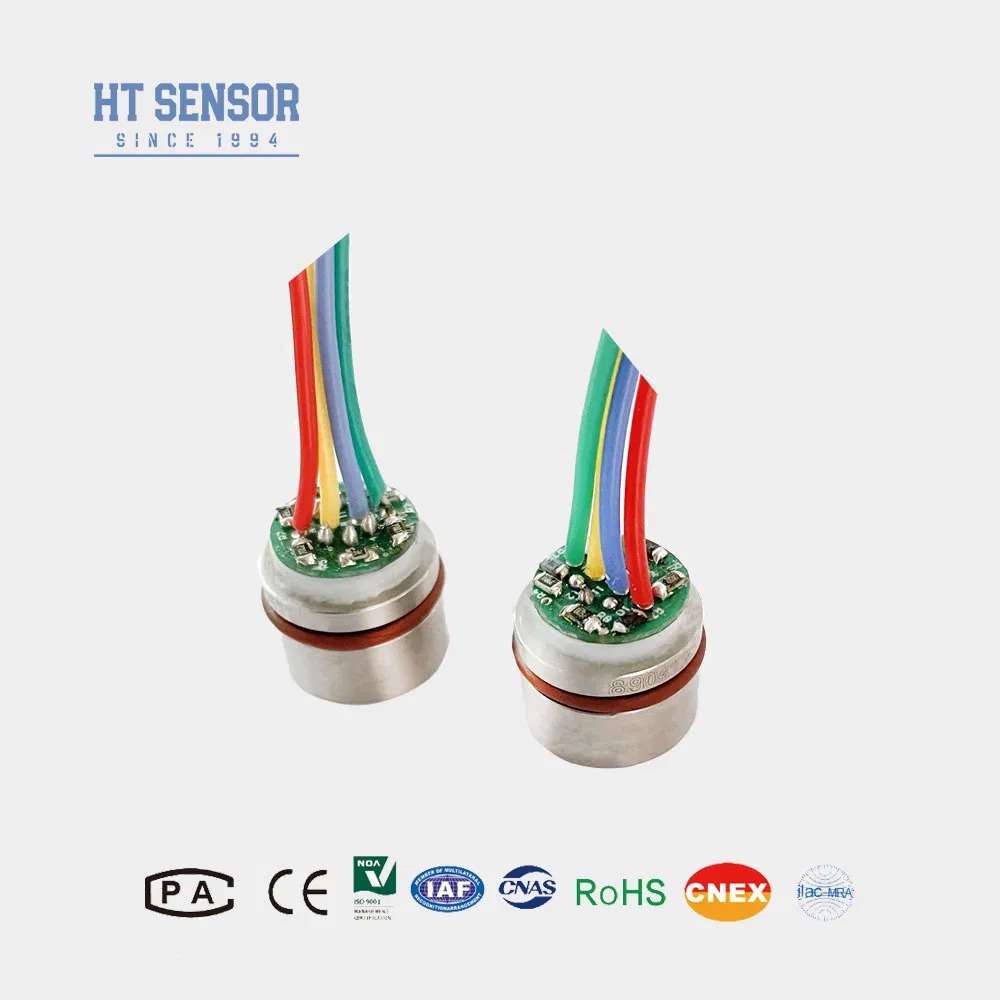

HT15V Кремниевый пьезорезистивный датчик давления
Введение:
HT15V — это кремниевый пьезорезистивный датчик давления с высокостабильным диффузионным кремниевым элементом в основе. Он использует пьезорезистивный эффект диффузионного кремния для точного измерения давления как жидкостей, так и газов. Этот датчик широко используется в различных областях, включая воздушные компрессоры и холодильные системы. .
Особенности продуктаИсточник питания: ≤10 В постоянного тока
- Использует передовые технологии и заключен в корпус из нержавеющей стали 316Lкорпус
- Широкий диапазон измерения 0~350 кПа~60 МПа
- Высокая надежность и отличная стабильность±0,8
- Постоянное напряжение питания
- Подходит для измерения давления некоррозионных газов и жидкостей, совместимых с нержавеющей сталью 316LКомпактный дизайн, идеально подходит для применений с ограниченным пространством
- ±0,8
- Широко используется в холодильных системах и воздушных компрессорах для измерения давления
- Электрические характеристики
- Напряжение синфазного сигнала: 50% от входного (типичное)
- Входное сопротивление: 4 кОм~20 кОм
- Выходное сопротивление: 2,5 кОм~6 кОм
- Электрическое соединение: высокотемпературный провод 100 мм, ленточный кабель
- Параметры производительности:
| Диапазон измерения | |||||
|---|---|---|---|---|---|
| Избыточное (G) | 350 кПа, 1000 кПа, 2000 кПа | Абсолютное (A) | |||
| 350 кПаА, 700 кПаА, 1000 кПаА, 2000 кПаА | Герметичное (S) | ||||
| 3500 кПаS, 7 МПаS, 10 МПаS, 20 МПа |
Тип. |
||||
| Макс. | Единица измерения | Нелинейность | |||
| ±0,8 | ±0,3 | % от полной шкалы | Компенсируемая температура | ||
| 0,05 | 0,1 | % от полной шкалы | Компенсируемая температура | ||
| 0,05 | 0,1 | % от полной шкалы | Компенсируемая температура | ||
| ±0,8 | 0±2 | мВ | Температурный дрейф смещения нуля | ||
| ±0,8 | 100±2 | мВ | Температурный дрейф смещения нуля | ||
| ±0,8 | ±2 | % от полной шкалы | Компенсируемая температура | ||
| ±0,8 | ±2 | % от полной шкалы | Компенсируемая температура | ||
| 0~70 | ºC | Допустимая перегрузка | |||
| -20~80 | ºC | Допустимая перегрузка | |||
| -40~125 | ºC | Допустимая перегрузка | |||
| Принять меньшее значение между 3-кратным полным масштабом или 80 МПа | Давление разрыва | ||||
| 5X полный масштаб | Долгосрочная стабильность | ||||
| 0,2 % | от полной шкалы в год | Материал диафрагмы | |||
| 316L | Сопротивление изоляции | ||||
| ≥200 МОм 100 В постоянного тока | Вибрация | ||||
| Без изменений при условиях 10gRMS, от 20 Гц до 2000 Гц | Удар | ||||
| 100g, 11 мс | Уплотнительное кольцо | ||||
| Нитриловый каучук или фторкаучук | Заполняющая среда | ||||
| Силиконовое масло | Вес | ||||
| ~20г | Параметры тестируются при следующих условиях: 10 В @ 25ºC | ||||
| Конструкция корпуса | |||||
| Размеры | |
| Электрическое соединение и компенсация | |
| Примеры выбора |
|
| Советы по заказу |
| 1. Обратите внимание на соответствие размера сердечника и корпуса преобразователя при сборке для достижения |
2. При сборке корпуса убедитесь, что он выровнен вертикально и прикладывайте равномерное давление, чтобы избежать заклинивания или повреждения компенсационной пластины. 3. Если измеряемая среда несовместима с диафрагмой сердечника и материалом корпуса (316L), при размещении заказа следует предоставить специальные инструкции.
4. Избегайте надавливания на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение сердечника из-за деформации или прокола диафрагмы.
5. Держите порт давления сердечника датчика избыточного давления открытым для атмосферы и предотвращайте попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления сердечника.
6. При внесении изменений в выводы контактов следуйте маркировке на фактическом сердечнике для справки.
Вопросы и ответы
1. В: Каковы основные характеристики ваших датчиков давления?
| О: Наши преобразователи отличаются высокой точностью, долговечностью и надежной работой. Доступны варианты индивидуальной настройки для удовлетворения конкретных требований применения. |
2. В: Могу ли я запросить специальные спецификации?
О: Да, мы поддерживаем услуги OEM и ODM. Наша команда инженеров может адаптировать решения в соответствии с вашими техническими и эксплуатационными потребностями.
3. В: Какова ваша ежемесячная производственная мощность?
О: Мы можем производить до 30 000 единиц в месяц, что позволяет нам поддерживать заказы на большие объемы. Для обеспечения оптимального планирования мы рекомендуем заранее согласовывать с нашим отделом продаж.
4. В: Каково типичное время выполнения заказа?
О: Стандартные модели обычно доставляются в течение 5–8 рабочих дней. Сроки выполнения заказов на индивидуальные продукты могут варьироваться в зависимости от спецификаций.
5. В: Какова ваша структура ценообразования? Доступны ли скидки за объем?
О: Мы предлагаем конкурентоспособные цены с привлекательными скидками на оптовые закупки и долгосрочные партнерские соглашения.
6. В: Каковы ваши гарантийные обязательства и политика послепродажной поддержки?
О: На все продукты предоставляется 24-месячная гарантия с даты отгрузки. Наша команда послепродажной поддержки гарантирует ответ в течение 24 часов и предоставляет удаленную помощь через подключение к ПК при необходимости.
