Датчик HT, питание 10 В пост. тока, датчик давления из кремния HT15V, датчик уровня
Product Details
| Модель №.: | HT15V | Для: | Диффузный силиконовый передатчик давления |
|---|---|---|---|
| Материал: | нержавеющая сталь | Тип проводки: | Четырехпроводный |
| Измерительная среда: | Газ и жидкость | IP-рейтинг: | IP65 |
| Индивидуальные: | Индивидуальные | Ключевые слова: | Мини-сенсор |
| Поставлять: | 5-10 В постоянного тока | проволока: | Силиконовая проволока 13 мм. |
| Выход: | МВ Сигал | Транспортный пакет: | коробка |
| Спецификация: | 15 мм | Торговая марка: | Хэнтонг |
| Источник: | Китай | Код HS: | 9026209090 |
| Выделить |
Кремниевый датчик давления HT15V,Датчик уровня,питание 10 В пост. тока |
||
Product Description

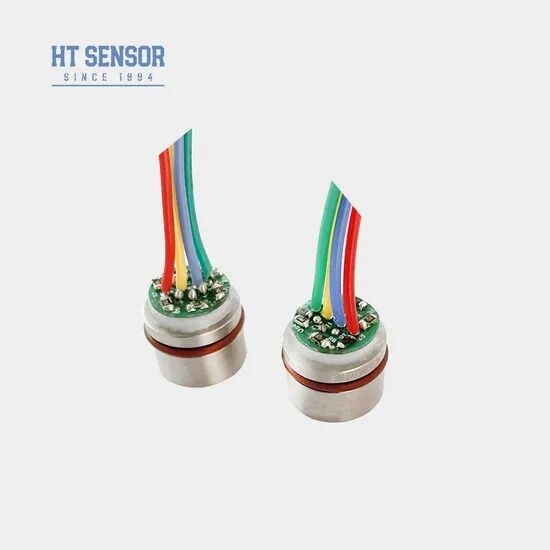

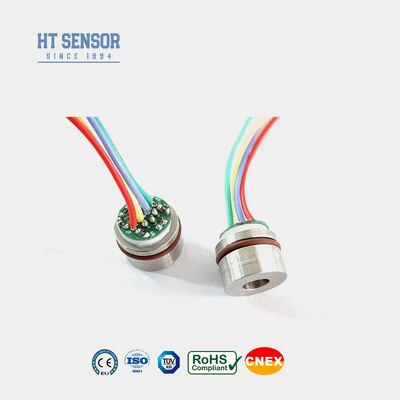

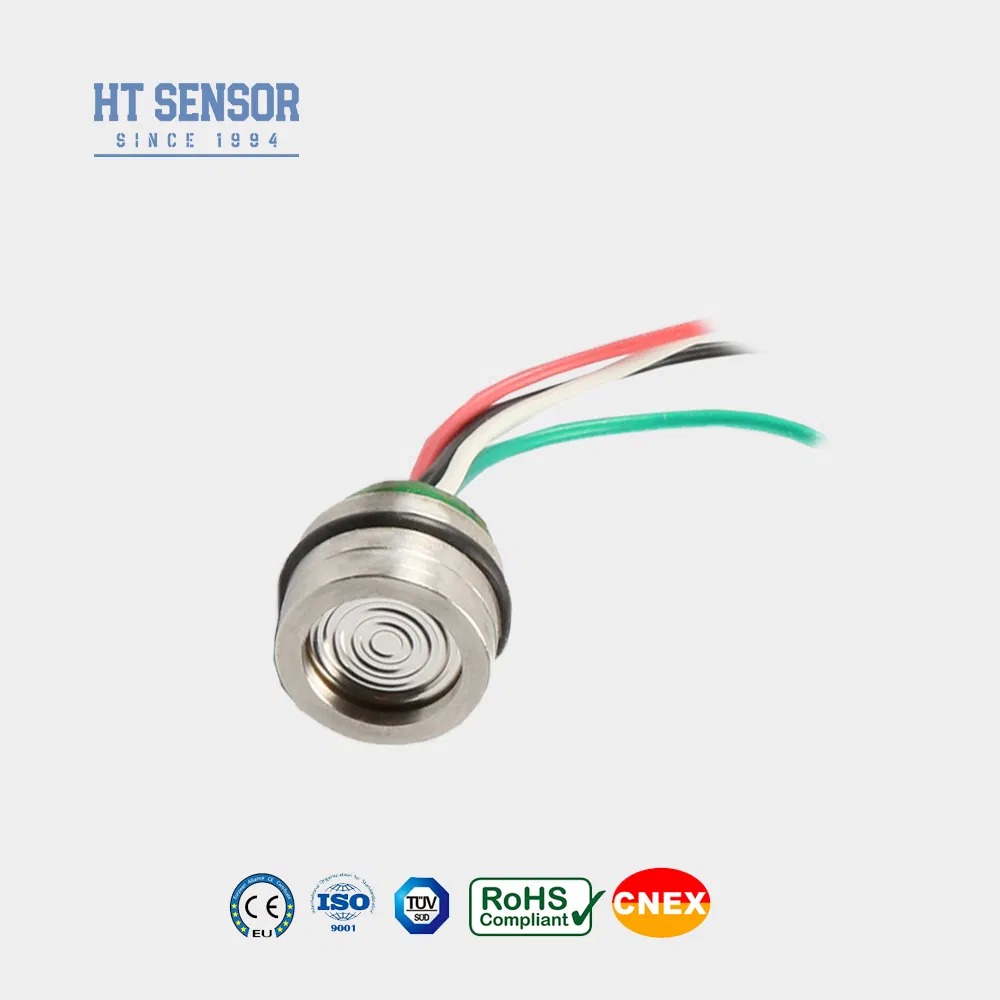

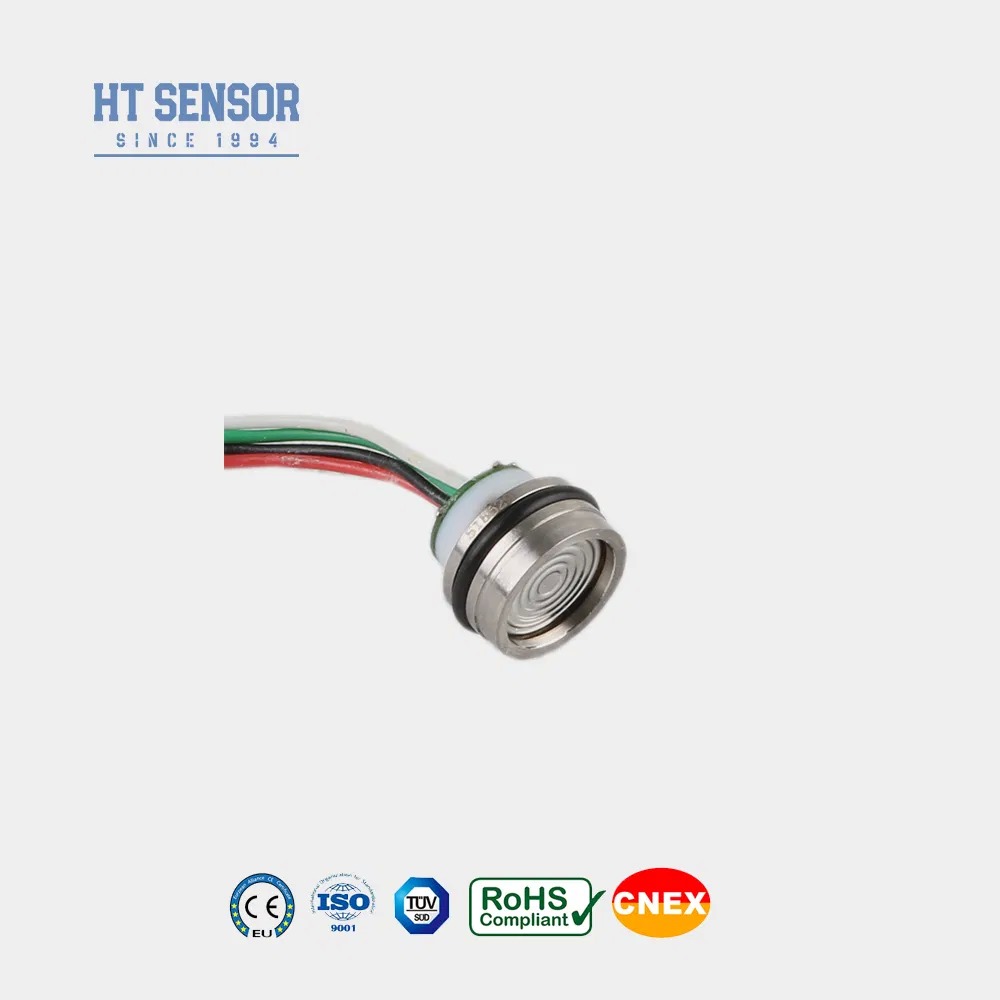

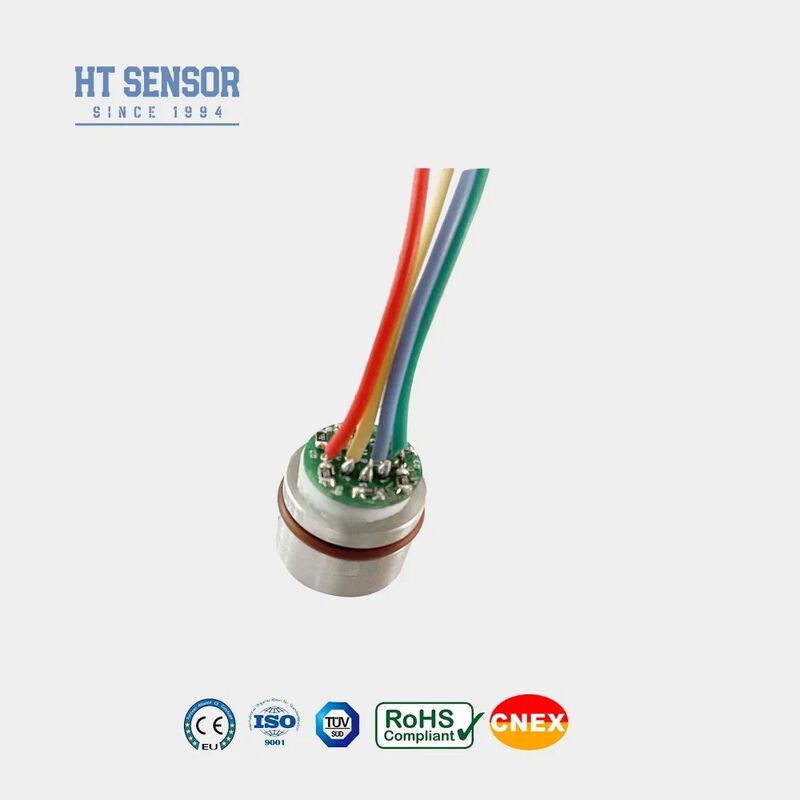

HT15V Кремниевый пьезорезистивный датчик давления
Введение:
HT15V - это кремниевый пьезорезистивный датчик давления, оснащенный высокостабильным диффузионным кремниевым элементом. Он использует пьезорезистивный эффект диффузионного кремния для точного измерения давления как жидкостей, так и газов. Этот датчик находит широкое применение в различных областях, включая воздушные компрессоры и холодильные системы. .
Особенности продуктаВыход напряжения общего режима: 50% от входа (типично)
- Использует передовые технологии и заключен в корпус из нержавеющей стали 316LДиапазон измерения 0~300KPa~40MpaS
- Высокая надежность и отличная стабильность
- ±2
- Применение
- Компактный дизайн, идеально подходит для применений с ограниченным пространством .
- Используется в системах управления технологическими процессами для мониторинга и контроля давления .
- Обычно используется в холодильных системах и воздушных компрессорах для измерения давления.Электрические характеристики
- :
- Входное сопротивление: 4 кОм~20 кОм
- Выходное сопротивление: 2,5 кОм~6 кОм
- Электрическое соединение: высокотемпературный провод 100 мм, ленточный кабель
- Параметры производительности:
- Диапазон измерения
| Манометрическое (G) | |||||
|---|---|---|---|---|---|
| 300 кПа, 350 кПа, 1000 кПа, 2000 кПа | Абсолютное (A) | 350 кПаA, 700 кПаA, 1000 кПаA, 2000 кПаA | |||
| Герметичное (S) | 3500 кПаS, 7 МПаS, 10 МПаS, 20 МПа | ||||
| ,30 МПа | Тип.Макс. | ||||
| Единица измерения | Нелинейность | ||||
| ±0,15±2 | %F.S | Повторяемость | 0~70 | ||
| 0,1 | %F.S | Выход смещения нуля | 0~70 | ||
| 0,050,1 | %F.S | Выход смещения нуля | 0~70 | ||
| 0±1±2 | мВ | Выход полной шкалы | |||
| 100±1±2 | мВ | Дрейф смещения нуля по температуре | |||
| ±0,8±2 | %F.S | Компенсированная температура | 0~70 | ||
| ±2 | %F.S | Компенсированная температура | 0~70 | ||
| ºC | Рабочая температура | Примите меньшее значение между 3-кратным значением полной шкалы или 80 МПа | |||
| ºC | Температура хранения | Примите меньшее значение между 3-кратным значением полной шкалы или 80 МПа | |||
| ºC | Допустимая перегрузка | Примите меньшее значение между 3-кратным значением полной шкалы или 80 МПа | |||
| Разрывное давление | 5X полной шкалы | ||||
| Долгосрочная стабильность | 0,2 % | ||||
| F.S/год | Материал диафрагмы | 316L | |||
| Сопротивление изоляции | ≥200MΩ 100 В пост. тока | ||||
| Вибрация | Отсутствие изменений в условиях 10gRMS, от 20 Гц до 2000 Гц | ||||
| Удар | 100 г, 11 мс | ||||
| Уплотнение уплотнительным кольцом | Нитрильный каучук или фторкаучук | ||||
| Заполняющая среда | Силиконовое масло | ||||
| Вес | ~20 г | ||||
| Параметры протестированы в следующих условиях: 10 В при 25ºC | Конструкция | ||||
| Размер | |||||
| Электрическое соединение и компенсация | |
| Примеры выбора | |
| Советы по заказу |
|
| Во время установки убедитесь в надлежащем зазоре между сердечником и корпусом передатчика, чтобы соответствовать указанным требованиям герметичности. |
| При сборке корпуса соблюдайте вертикальное выравнивание и равномерно прикладывайте давление, чтобы предотвратить заедание или повреждение компенсационной пластины. |
- Убедитесь, что измеряемая среда совместима с диафрагмой сердечника и материалом корпуса (нержавеющая сталь 316L).
- Не нажимайте на диафрагму датчика руками или острыми предметами, так как деформация или прокол могут привести к внутреннему повреждению сердечника.
- Держите порт давления манометрического сердечника открытым для атмосферы и предотвращайте попадание влаги, пара или агрессивных сред в камеру отрицательного давления.
- Если требуются изменения в проводке контактов, всегда обращайтесь к этикетке, прикрепленной к фактическому сердечнику, для правильных соединений.
- Вопросы и ответы
- 1. В: Каковы особенности ваших датчиков давления?
| О: Высокая точность, долговечность и отличная производительность. Доступна настройка. |
О: Наша гарантия составляет 24 месяца после отгрузки, и наша служба послепродажного обслуживания ответит на ваши вопросы в течение 24 часов, удаленные инструкции по сети ПК всегда доступны.
О: Наша гарантия составляет 24 месяца после отгрузки, и наша служба послепродажного обслуживания ответит на ваши вопросы в течение 24 часов, удаленные инструкции по сети ПК всегда доступны.
