15мм Миниатюрный Компактный Диффузионный Кремниевый Датчик Давления Электронный Сенсорный Элемент
Product Details
| Модель №.: | HT15V | Для: | Диффузный силиконовый передатчик давления |
|---|---|---|---|
| Материал: | нержавеющая сталь | Тип резьбы: | НЕТ |
| Тип проводки: | Четырехпроводный | Измерительная среда: | Газ и жидкость |
| IP-рейтинг: | IP65 | Индивидуальные: | Индивидуальные |
| Поставлять: | 5-10 В постоянного тока | Выход: | МВ Сигал |
| Транспортный пакет: | коробка | Спецификация: | 15 мм |
| Торговая марка: | Хэнтонг | Код HS: | 9026209090 |
| Выделить |
15-мм миниатюрный датчик давления,Датчик диффузного кремниевого давления,компактный электронный датчик давления |
||
Product Description

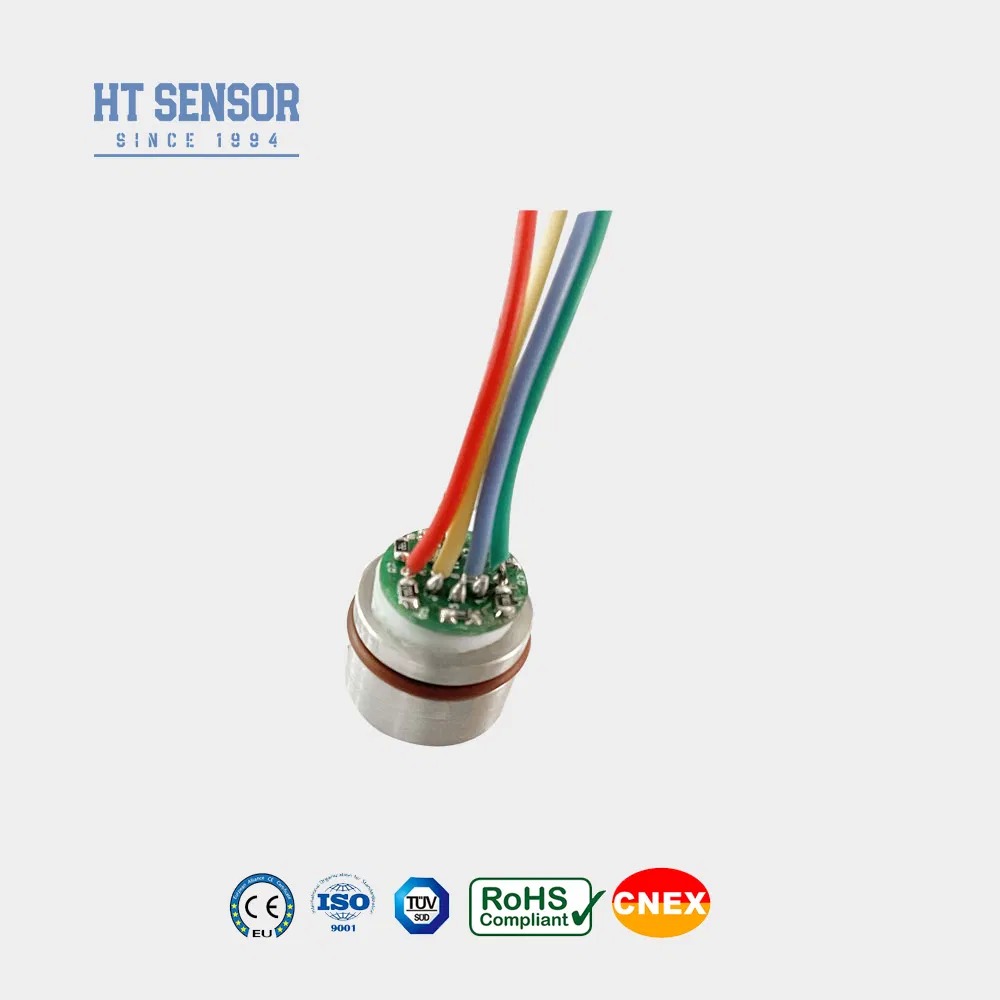

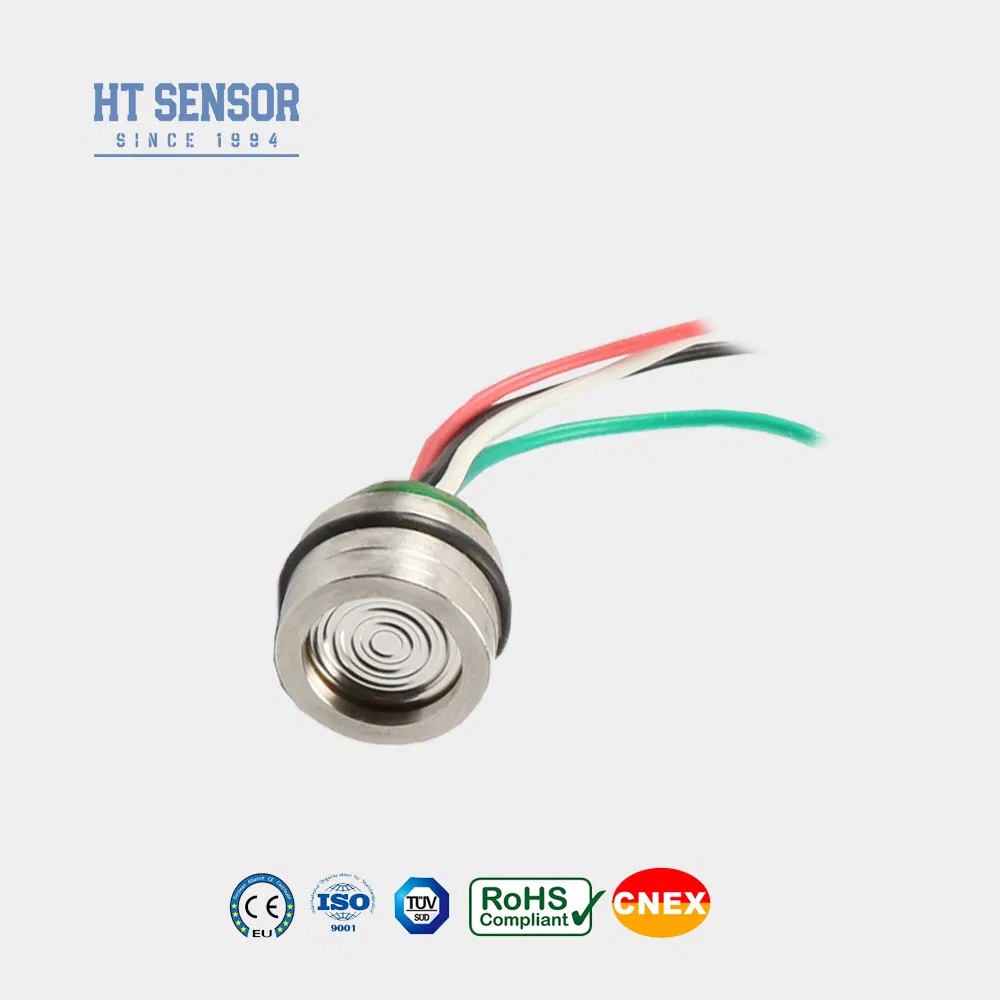

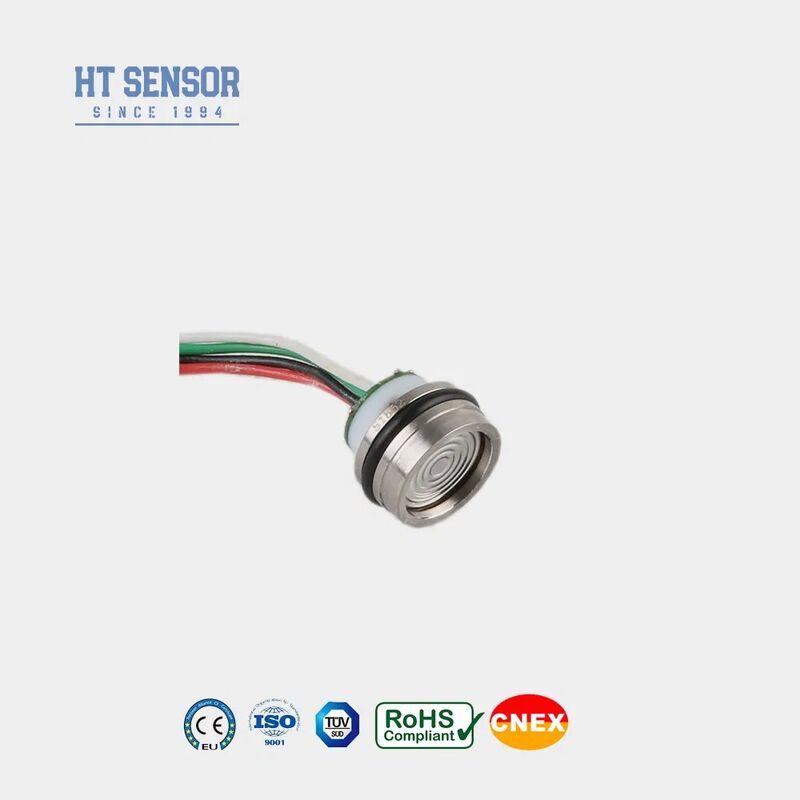

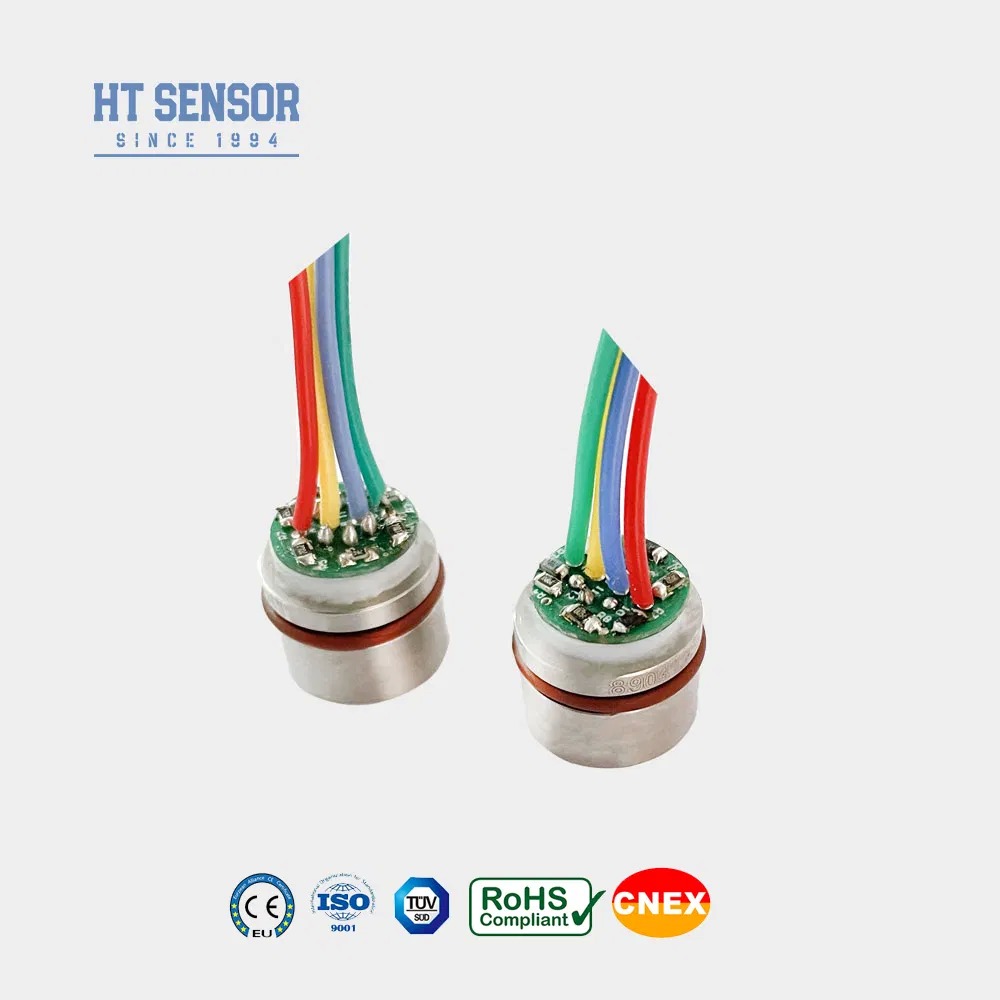

HT15V Кремниевый пьезорезистивный датчик давления
Введение:
HT15V - это кремниевый пьезорезистивный датчик давления, оснащенный высокостабильным диффузионным кремниевым элементом. Он использует пьезорезистивный эффект диффузионного кремния для точного измерения давления как жидкостей, так и газов. Этот датчик находит широкое применение в различных областях, включая воздушные компрессоры и холодильные системы .
Особенности продуктаПитание: ≤10 В пост. тока
- Использует передовые технологии и заключен в корпус из нержавеющей стали 316L Корпус
- Широкий диапазон измерений 0~350 кПа~40 МПа
- Высокая надежность и отличная стабильность±0,8
- Постоянное напряжение питания
- Подходит для измерения давления некоррозионных газов и жидкостей с совместимостью с нержавеющей сталью 316LКомпактный дизайн, идеально подходит для применений с ограниченным пространством
- ±0,8
- Обычно используется в холодильных системах и воздушных компрессорах для измерения давления
- Электрические характеристики
- Выходное напряжение синфазного сигнала: 50% от входа (типовое значение)
- Входное сопротивление: 4 кОм~20 кОм
- Выходное сопротивление: 2,5 кОм~6 кОм
- Электрическое подключение: высокотемпературный провод 100 мм, ленточный кабель
- Параметры производительности:
| Диапазон измерений | |||||
|---|---|---|---|---|---|
| Манометрический (G) | 350 кПа, 1000 кПа, 2000 кПа | Абсолютный (A) | |||
| 350 кПаА, 700 кПаА, 1000 кПаА, 2000 кПаА | Герметичный (S) | ||||
| 3500 кПаS, 7 МПаS, 10 МПаS | Тип | ||||
| Макс. | Единица измерения | Нелинейность | |||
| ±0,8 | ±0,3 | %F.S | Компенсированная температура | ||
| 0,05 | 0,1 | %F.S | Компенсированная температура | ||
| 0,05 | 0,1 | %F.S | Компенсированная температура | ||
| ±0,8 | 0±2 | мВ | Температурный дрейф смещения нуля | ||
| ±0,8 | 100±2 | мВ | Температурный дрейф смещения нуля | ||
| ±0,8 | ±2 | %F.S | Компенсированная температура | ||
| ±0,8 | ±2 | %F.S | Компенсированная температура | ||
| 0~70 | ºC | Допустимая перегрузка | |||
| -20~80 | ºC | Допустимая перегрузка | |||
| -40~125 | ºC | Допустимая перегрузка | |||
| Принимайте меньшее значение из 3-кратного значения полной шкалы или 80 МПа | Разрывное давление | ||||
| 5X полной шкалы | Долгосрочная стабильность | ||||
| 0,2 % | F.S/год | Материал диафрагмы | |||
| 316L | Сопротивление изоляции | ||||
| ≥200MΩ 100 В пост. тока | Вибрация | ||||
| Отсутствие изменений в условиях 10gRMS, от 20 Гц до 2000 Гц | Удар | ||||
| 100 г, 11 мс | Время отклика | ||||
| ≤1 мс | Уплотнение уплотнительным кольцом | ||||
| Нитрильный каучук или фторкаучук | Заполняющая среда | ||||
| Силиконовое масло | Вес | ||||
| ~20 г | Параметры протестированы в следующих условиях: 10 В при 25ºC | ||||
| Электрическое подключение и компенсация | |||||
| Примеры выбора |
|
| Советы по заказу |
| 1. Обратите внимание на соответствие размера сердечника и корпуса преобразователя при сборке для достижения |
2. При сборке корпуса убедитесь, что он выровнен вертикально, и приложите равномерное давление, чтобы избежать заклинивания или повреждения компенсационной пластины. 3. Если измеряемая среда несовместима с диафрагмой сердечника и материалом корпуса (316L), при размещении заказа следует предоставить специальные инструкции.
4. Избегайте надавливания на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение сердечника из-за деформации или прокола диафрагмы.
5. Держите порт давления манометрического сердечника открытым для атмосферы и предотвращайте попадание воды, водяного пара или агрессивных сред в камеру отрицательного давления сердечника.
6. Если есть какие-либо изменения в выводах контактов, следуйте этикетке на фактическом сердечнике для справки.
Вопросы и ответы
1.Q: Каковы особенности ваших датчиков давления?
| A: Высокая точность, долговечность и отличная производительность. Доступна настройка. |
A: Наша гарантия составляет 24 месяца после отгрузки, а наши специалисты послепродажного обслуживания ответят на ваши вопросы в течение 24 часов, удаленные инструкции по сети ПК всегда доступны.
A: Наша гарантия составляет 24 месяца после отгрузки, а наши специалисты послепродажного обслуживания ответят на ваши вопросы в течение 24 часов, удаленные инструкции по сети ПК всегда доступны.
