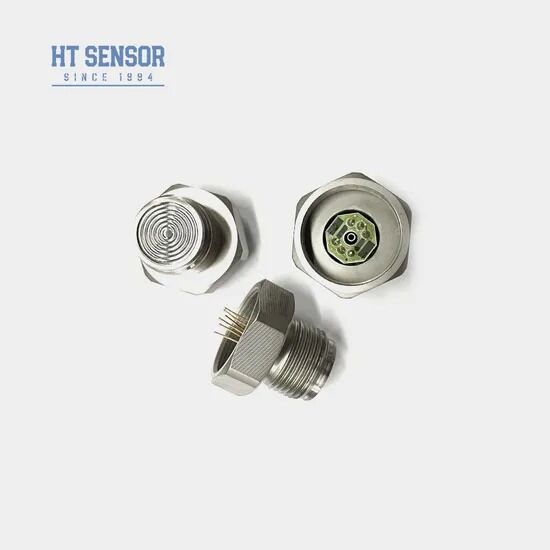

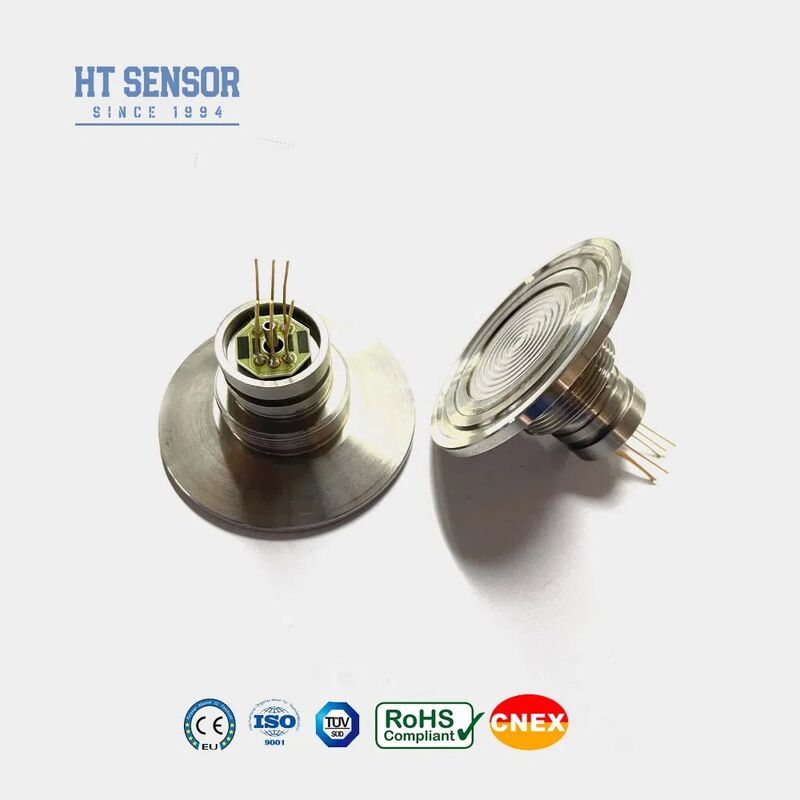

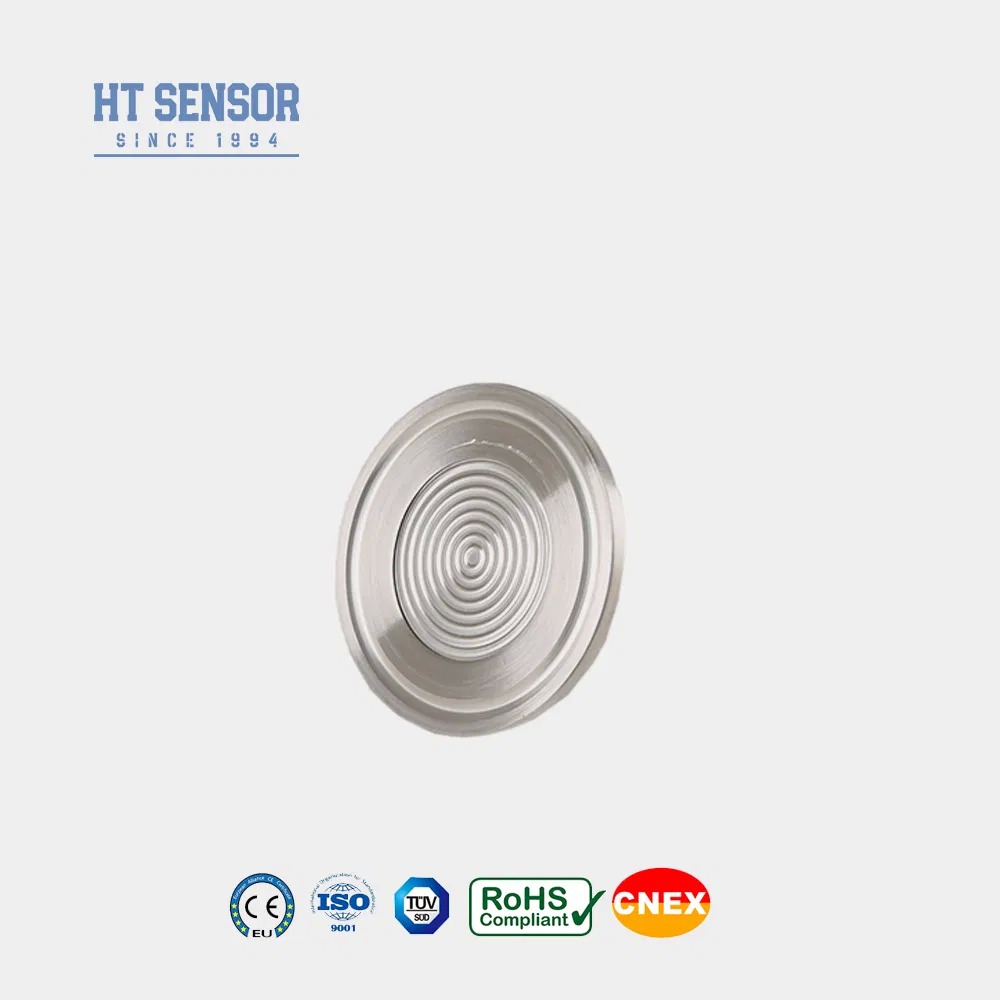

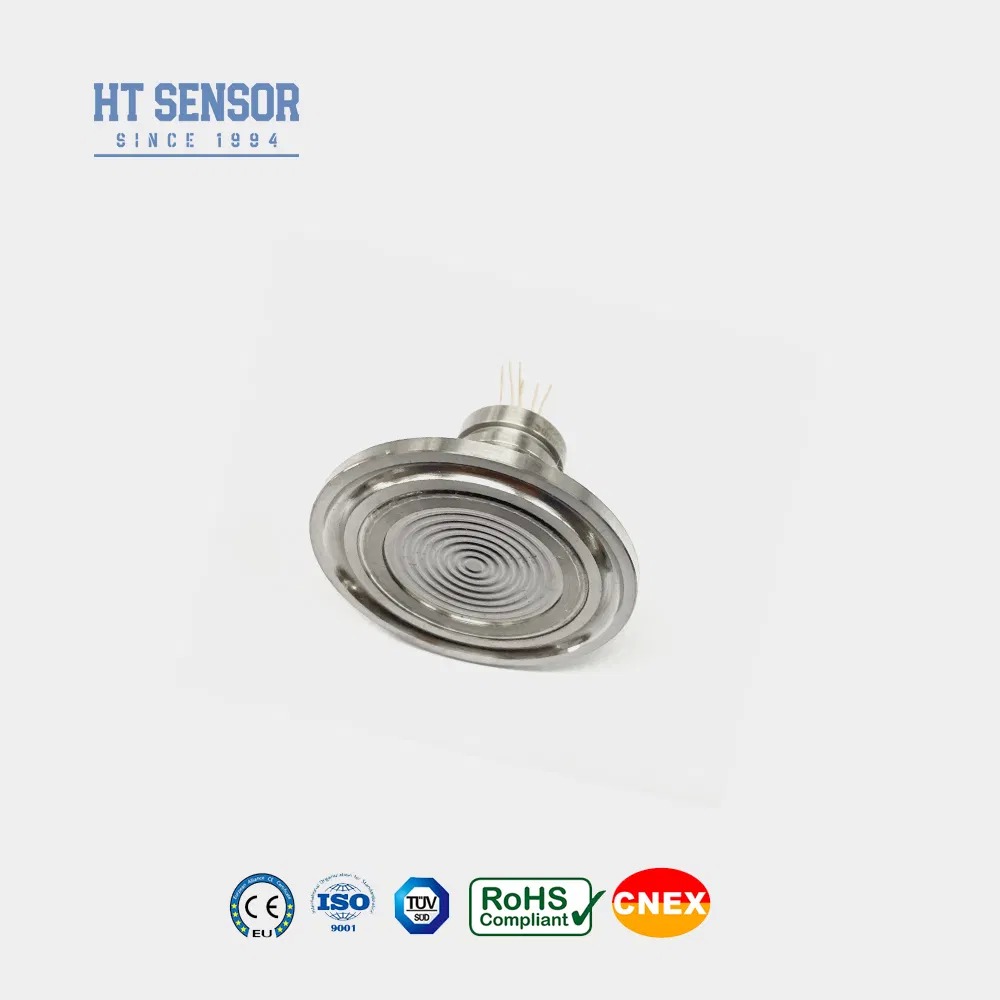

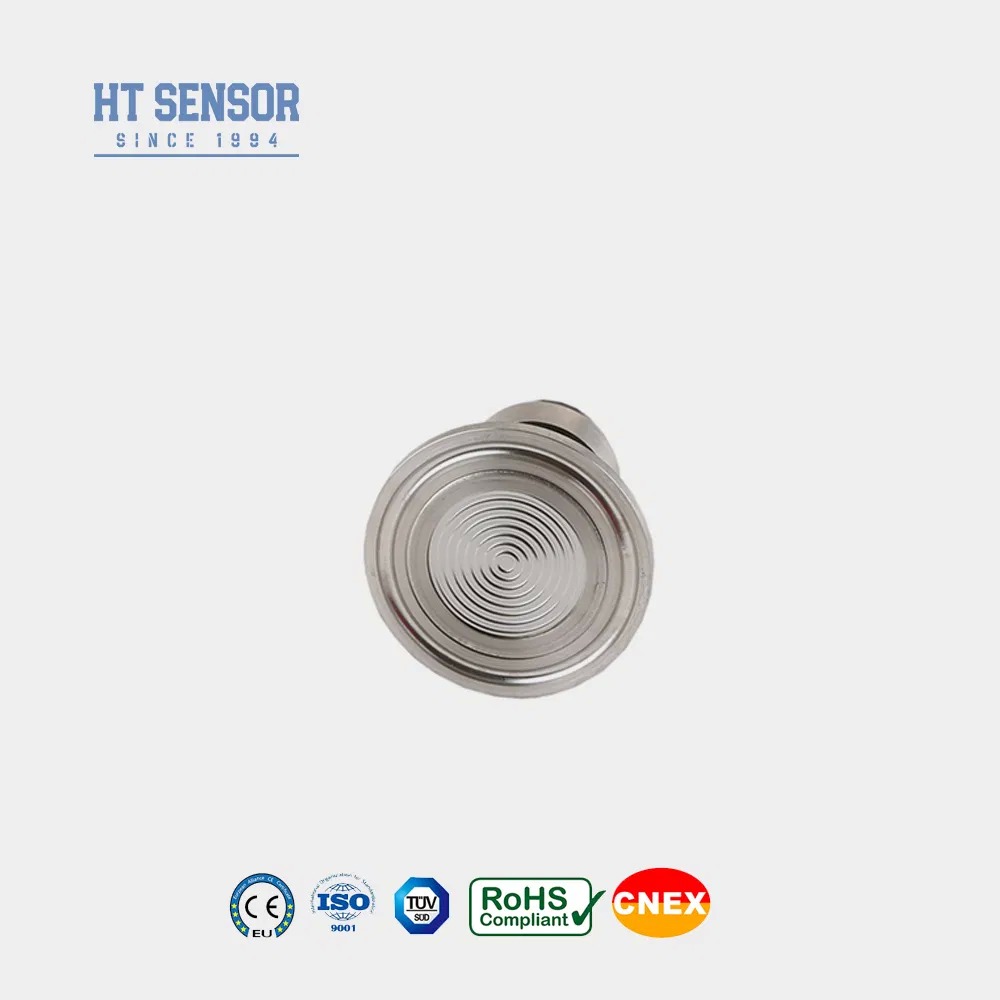

Датчик уровня с открытой диафрагмой и фланцем 50,4 мм для датчика давления
Product Details
| Модель №.: | HT-IQ | Для: | Диффузный силиконовый передатчик давления |
|---|---|---|---|
| Тип выходного сигнала: | Аналоговый тип | Материал: | нержавеющая сталь |
| Тип проводки: | Четырехпроводный | Измерительная среда: | Газ и жидкость |
| Индивидуальные: | Индивидуальные | Власть: | 1,5 мА/10 В постоянного тока |
| Выход: | сигнал mv | Связь: | 50,4 зажим |
| Температурная компенсация: | 0-70 | Транспортный пакет: | коробка |
| Спецификация: | 500,4 мм | Источник: | Китай |
| Выделить |
Датчик давления с фланцем 50,4 мм,Датчик уровня с открытой диафрагмой |
||
Product Description
HT-IQ Кремниевый пьезорезистивный датчик давления
Введение:
HT-IQ - это датчик давления с открытой диафрагмой, оснащенный высокостабильным кремниевым чипом с диффузионным слоем. Давление передается на чувствительный чип через диафрагму из нержавеющей стали и герметичное силиконовое масло, что обеспечивает отсутствие прямого контакта между чипом и измеряемой средой. Благодаря конструкции с плоской диафрагмой этот датчик легко чистить и он очень надежен, что делает его подходящим для применения в таких отраслях, как пищевая промышленность и гигиена.
- Использование передовых технологий и корпуса из нержавеющей стали 316L, а также таких материалов, как титан и Hastelloy для диафрагмы
- Применение толстопленочных схем для температурной компенсации и коррекции нуля 0,1
- Конструкция с открытой диафрагмой, что облегчает очистку
- Применение
- Пищевая промышленность и производство напитковУправление промышленными процессами
- Фармацевтическая промышленность
- Электрические характеристики
- :
- Выходное сопротивление: 2,5 кОм~6 кОм
- Электрическое соединение: позолоченные контакты Kovar или высокотемпературные провода 100 мм.
- Параметры производительности:
- Диапазон измерения
| Манометрический(G) | |||||
|---|---|---|---|---|---|
| 35 кПа, 100 кПа, 200 кПа, 350 кПа, 1000 кПа, 2000 кПа | Абсолютный(A) | 100 кПаА, 200 кПаА, 350 кПаА, 700 кПаА, 1000 кПаА, 2000 кПаА | |||
| Герметичный(S) | 3500 кПаS | ||||
| Тип | Макс. | ||||
| Единица измерения | Нелинейность | ||||
| ±0,1550±10 | %F.S | Повторяемость | ≤20 кПа | ||
| 0,1 | %F.S | Выход смещения нуля | ≤20 кПа | ||
| 0,050,1 | %F.S | Выход смещения нуля | ≤20 кПа | ||
| 0±150±10 | мВ | Выход при полной шкале | ≤20 кПа | ||
| ≤20 кПа50±10 | ºC | мВ | ≥35 кПа | ≤20 кПа | |
| ºC | мВ | Температурный дрейф смещения нуля | ≤20 кПа | ||
| ±1 | ºC | Компенсированная температура | ≥35 кПа | ≤20 кПа | |
| ºC | %F.S | Компенсированная температура | ≤20 кПа | ||
| ±1 | ºC | Компенсированная температура | ≥35 кПа | ≤20 кПа | |
| ºC | %F.S | Компенсированная температура | ≤20 кПа | ||
| 0~50 | ºC | ≥35 кПа | Принимайте меньшее значение из 3-кратного значения полной шкалы или 120 МПа | ||
| ºC | Рабочая температура | Принимайте меньшее значение из 3-кратного значения полной шкалы или 120 МПа | |||
| ºC | Температура хранения | Принимайте меньшее значение из 3-кратного значения полной шкалы или 120 МПа | |||
| ºC | Допустимая перегрузка | Принимайте меньшее значение из 3-кратного значения полной шкалы или 120 МПа | |||
| Разрывное давление | 5X полной шкалы | ||||
| Долгосрочная стабильность | 0,2 % | ||||
| F.S/год | Материал диафрагмы | 316L | |||
| Сопротивление изоляции | ≥200MΩ 100 В постоянного тока | ||||
| Вибрация | Отсутствие изменений в условиях 10gRMS, от 20 Гц до 2000 Гц | ||||
| Удар | 100 г, 11 мс | ||||
| Время отклика | ≤1 мс | ||||
| Уплотнение уплотнительным кольцом | Нитрильный каучук или фторкаучук | ||||
| Заполняющая среда | Силиконовое масло | ||||
| Вес | ~150 г | ||||
| Параметры протестированы в следующих условиях: 1,5 мА при 25°C | Конструкция | ||||
| Размер | |||||
| Примеры выбора | |
| Советы по заказу |
|
| 1. Обратите внимание на соответствие размера сердечника и корпуса преобразователя при сборке для достижения |
| требуемой герметичности |
3. Если измеряемая среда несовместима с диафрагмой сердечника и материалом корпуса (316L), при размещении заказа следует предоставить специальные инструкции.
4. Не нажимайте на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение сердечника из-за деформации или прокола диафрагмы.
5. Держите порт давления манометрического сердечника открытым для атмосферы и предотвращайте попадание воды, водяного пара или агрессивных сред в камеру отрицательного давления сердечника.
6. Если есть какие-либо изменения в выводах контактов, обратитесь к этикетке на фактическом сердечнике.
Вопросы и ответы
В: Каковы основные особенности ваших преобразователей датчиков давления?
| О: Они обеспечивают высокую точность, надежную долговечность и надежную работу. Также доступны варианты настройки. |
-
В: Можете ли вы удовлетворить особые спецификации?
О: Да. Наша инженерная команда может разрабатывать индивидуальные продукты для удовлетворения конкретных требований. Мы предоставляем услуги OEM и ODM. -
В: Какова ваша производственная мощность?
О: Наши предприятия могут производить до 30 000 преобразователей датчиков давления в месяц, что гарантирует, что мы можем обрабатывать заказы больших объемов. Мы рекомендуем заранее связаться с нашим отделом продаж, чтобы подтвердить график и обеспечить бесперебойное производство и доставку. -
В: Каков типичный срок поставки?
О: Стандартные модели поставляются в течение 5–8 рабочих дней. Сроки выполнения заказов на индивидуальные продукты могут варьироваться. -
В: Как оценивается ваша продукция? Доступны ли скидки?
О: Мы предлагаем конкурентоспособные цены, со скидками для оптовых закупок или долгосрочного партнерства. -
В: Какова ваша гарантия на продукт и политика послепродажного обслуживания?
О: На нашу продукцию предоставляется гарантия 24 месяца с даты отгрузки. Наша команда послепродажного обслуживания отвечает на запросы в течение 24 часов и при необходимости может предоставить удаленные консультации через подключение к сети ПК. -
