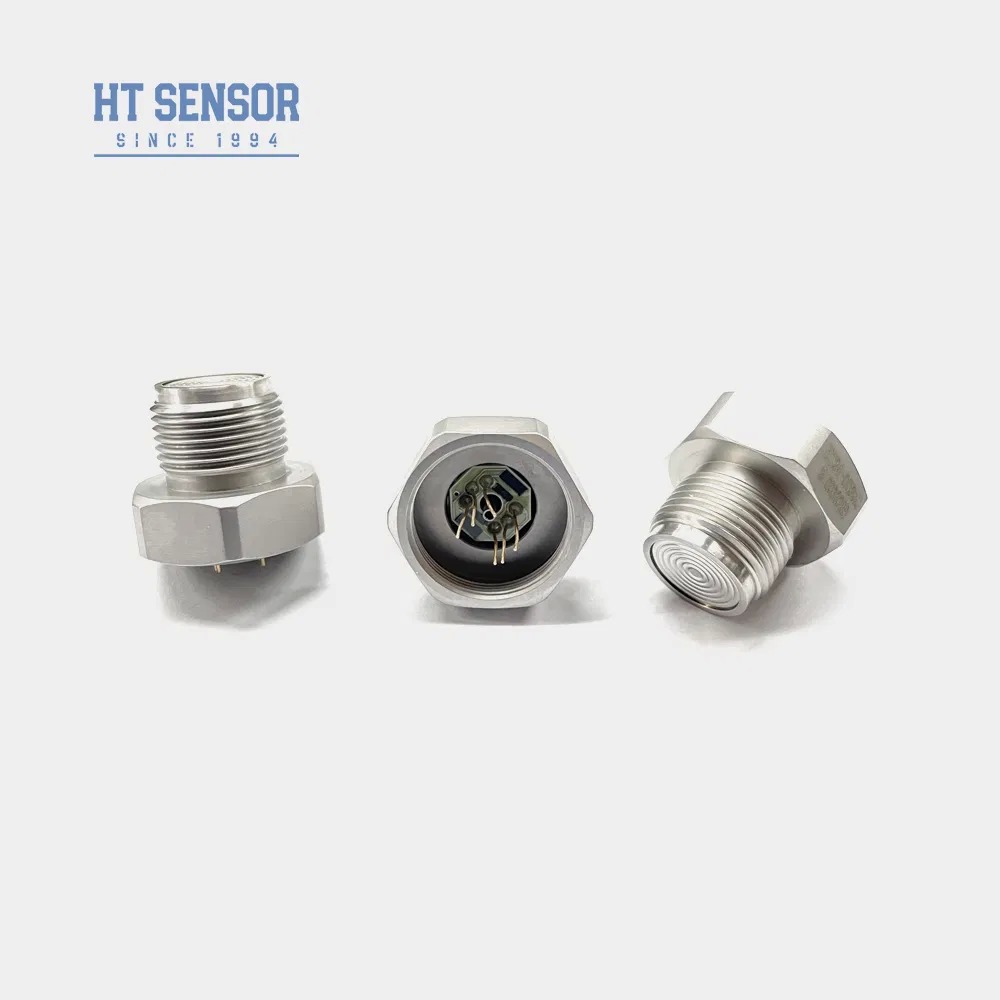

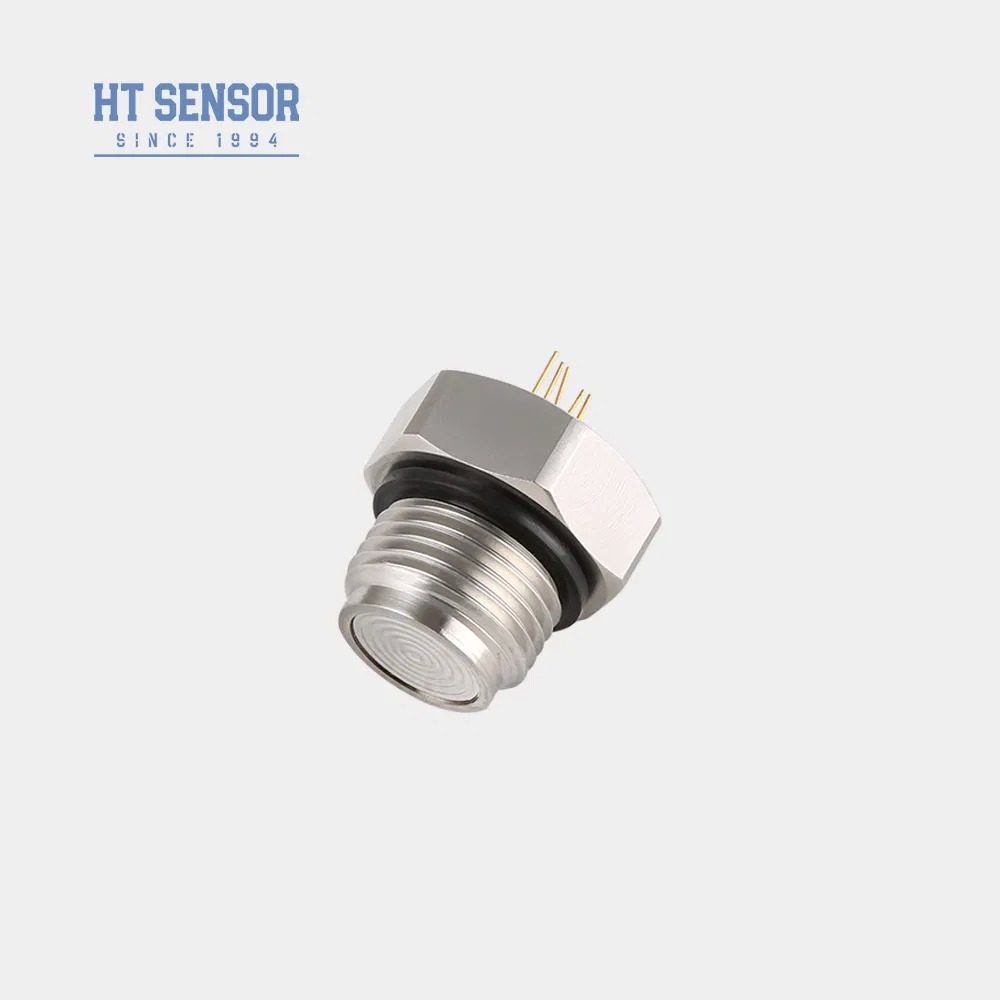

Датчик давления HT24 с мембраной заподлицо и высокостабильным кремниевым сенсорным чипом
Product Details
| Модель №.: | HT24 | Выходной сигнал: | Аналоговый тип |
|---|---|---|---|
| Материал: | нержавеющая сталь | Тип проводки: | Четырехпроводный |
| Измерительная среда: | Газ и жидкость | Власть: | 1,5 мА |
| Выход: | mV | Нить: | G1/2 или M20*1,5 |
| Диапазон измерения: | от 10 кПа до 35 МПас | Нелинейность: | ±0.2%F.S |
| Рабочая температура: | -20~80oC | Температура хранения: | -40~125°С |
| Материал диафрагмы: | 316Л | Масса: | ~55 г |
| Выделить |
Датчик давления диафрагмы,Силиконовый датчик давления с гарантией,Стабильный кремниевый сенсорный чип |
||
Product Description
- Передовая технология с корпусом из нержавеющей стали 316L и высококачественными материалами диафрагмы, включая титан и Hastelloy
- Схемы толстопленочной пленки для точной компенсации температуры и коррекции нулевой точки
- Исключительная надежность, повторяемость и стабильность
- Диафрагма для легкой очистки и обслуживания
- Измерение давления не коррозионного газа и жидкости с совместимостью из нержавеющей стали 316L
- Промышленность по переработке продуктов питания и напитков
- Системы управления промышленными процессами
- Фармацевтическая промышленность
- Силовое обеспечение: ≤2mA DC (типичный 1,5mA DC)
- Импеданс ввода: 2,5KΩ~6KΩ
- Импеданс выхода: 2,5KΩ~6KΩ
- Электрическое соединение: позолоченные шпильки Ковара или высокотемпературные провода 100 мм
| Параметр | Тип | Макс | Единица |
|---|---|---|---|
| Нелинейность | ±0.15 | ±0.3 | % F.S |
| Повторяемость | 0.05 | 0.1 | % F.S |
| Гистерез | 0.05 | 0.1 | % F.S |
| Нулевой выход | 0±1 | 0±2 | mV |
| Выход в полном масштабе (≤20KPa) | 50±10 | 50±30 | mV |
| Выход в полном масштабе (≥ 35 кПа) | 100±10 | 100±30 | mV |
| Сдвиг температуры с нулевым смещением (≤ 20 КПа) | ± 1 | ±2 | % F.S |
| Температура сдвига с нуля (≥ 35 кПа) | ±0.5 | ± 1 | % F.S |
| Полномасштабный температурный дрейф (≤20KPa) | ± 1 | ±2 | % F.S |
| Полномасштабный температурный дрейф (≥ 35 кПа) | ±0.5 | ± 1 | % F.S |
| Компенсируемая температура (≤20 КПа) | 0 ~ 50 | - | oC |
| Компенсированная температура (≥ 35 кПа) | 0 ~ 70 | - | oC |
| Операционная температура | -20~80 | - | oC |
| Температура хранения | -40 ~ 125 | - | oC |
| Долгосрочная стабильность | 0.2 | - | Ф.С. / Год |
| Сопротивление изоляции | ≥ 200MΩ 100VDC | - | - |
| Время ответа | ≤ 1 мс | - | - |
Давление взрыва:Пять раз больше, чем в полной шкале.
Материал диафрагмы:316L
Вибрация:Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz
Шок:100 г, 11 мс.
О-кольцо печать:Нитриловый или фторный каучук
Среднее заполнение:Кремниевое масло
Вес:~ 55 г
Абсолютное (A):100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Запечатанный (S):3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS
- Обеспечить правильное соответствие между размером ядра и корпусом передатчика во время сборки для достижения требуемой герметичности
- Во время сборки корпуса, поддерживать вертикальное выравнивание и применять равномерное давление, чтобы избежать блокировки или повреждения компенсационной пластины
- При заказе указываются специальные инструкции, если измеритель не совместим с диафрагмой ядра и корпусным материалом (316L)
- Избегайте нажимания на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение от деформации или прокола
- Сохраняйте порты давления в ядрах примера давления открытыми для атмосферы и предотвратите попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления
- Ссылка на этикетку на фактическом ядре для конфигурации штифтового провода
- Каковы особенности ваших датчиков давления?
- Высокая точность, долговечность и отличные характеристики.
- Могу ли я настроить специальные требования?
- Да, наши инженеры могут адаптировать продукцию для удовлетворения конкретных потребностей.
- Какова ваша производственная мощность?
- Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупных заказов.рекомендуется заранее связаться с нашей командой по продажам, чтобы обеспечить плавное планирование производства и доставки..
- Какой обычный срок доставки?
- 5-8 рабочих дней для стандартных моделей.
- Как цены на продукты?
- Конкурентное ценообразование со скидками на оптовые заказы или долгосрочных партнеров.
- Какова гарантия на вашу продукцию и послепродажное обслуживание?
- Наше гарантийное время составляет 24 месяца после отгрузки, и наша команда послепродажного обслуживания ответит на ваши вопросы в течение 24 часов.
Product Highlights
Датчик давления со скрытой мембраной HT24 с высокостабильным диффузионным кремниевым чипом. Имеет конструкцию из нержавеющей стали 316L, степень защиты IP65, легко очищаемую конструкцию и превосходную надежность. Доступны индивидуальные варианты OEM/ODM для пищевой, фармацевтической и промышленной промышленности.
