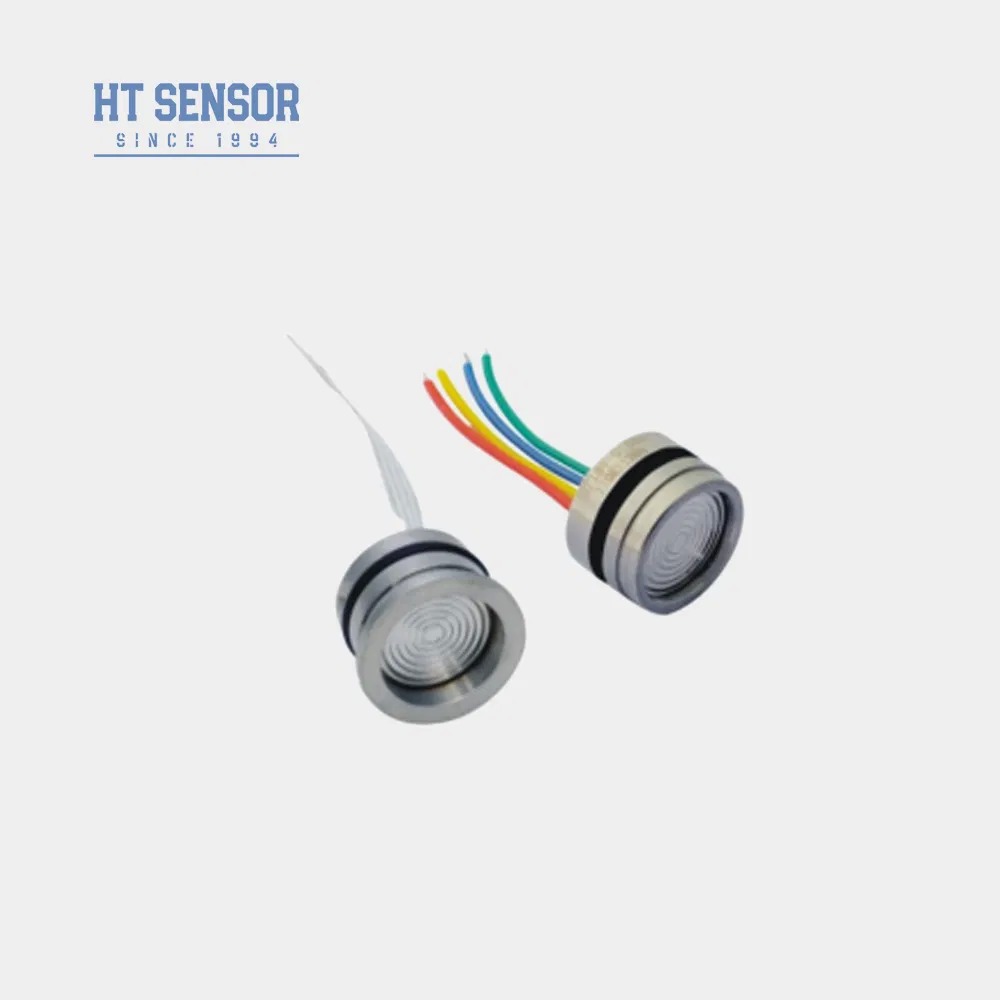

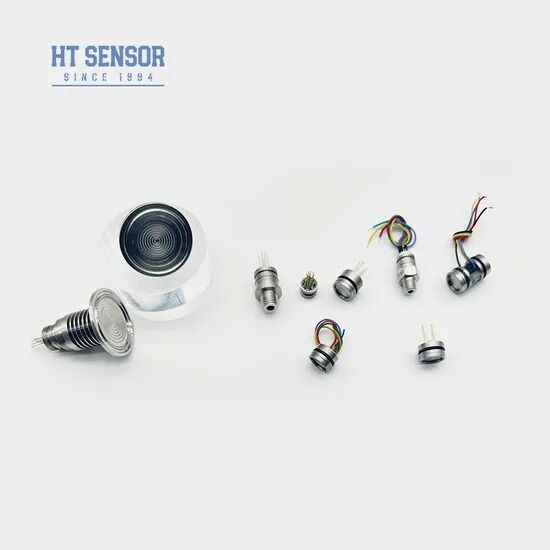

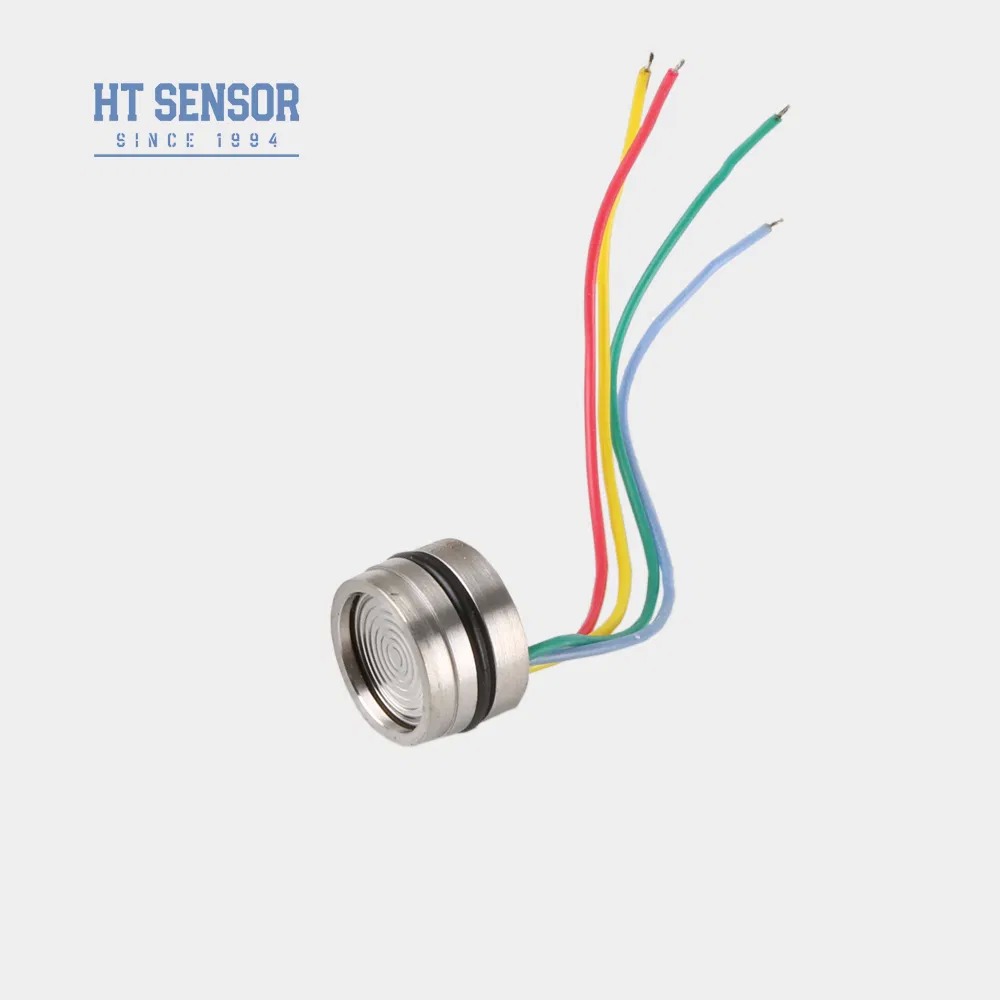

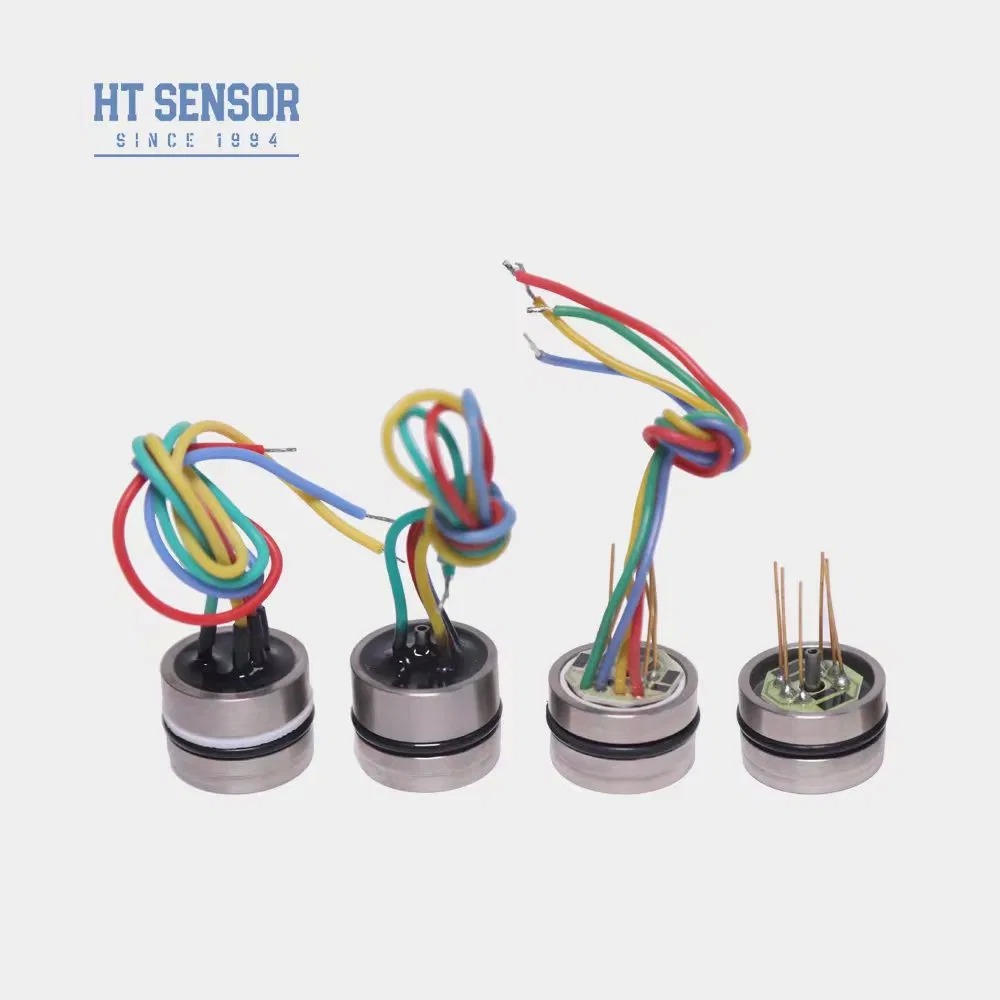

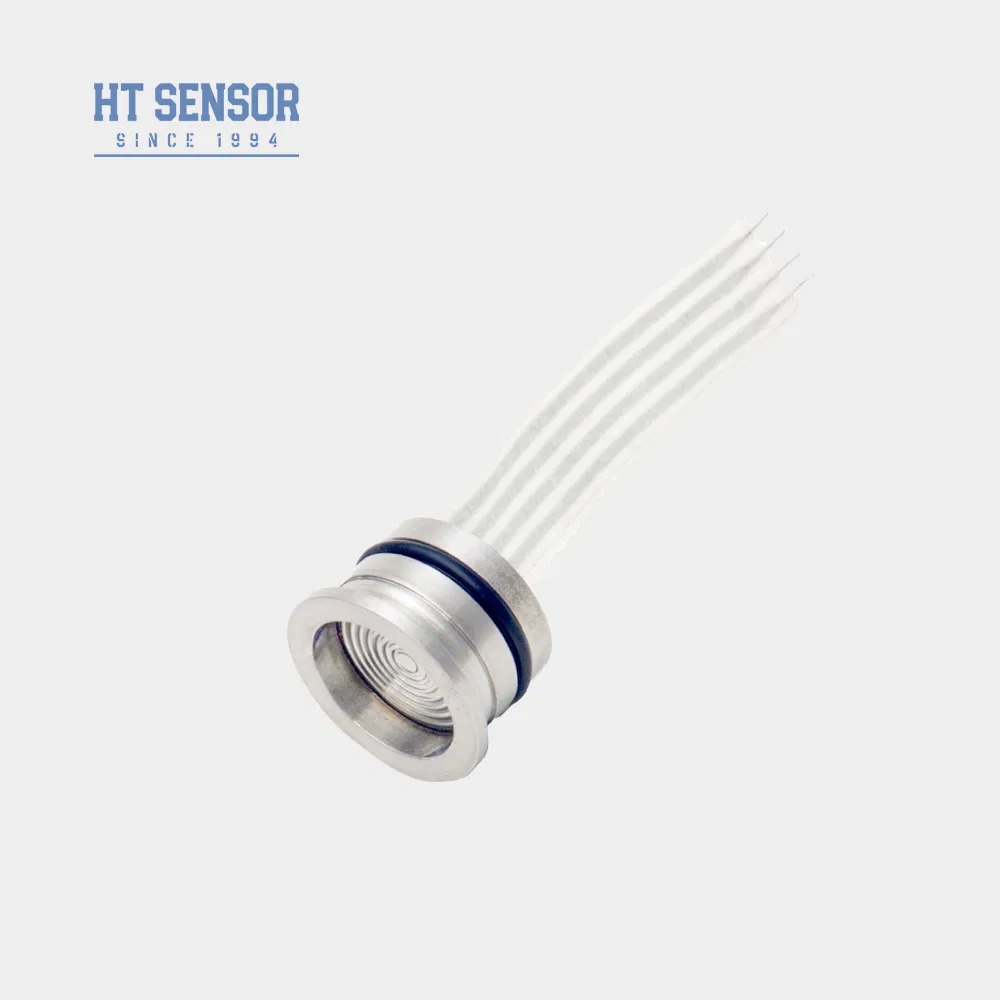

19 мм 10VDC Силиконовый пиезоэлектрический датчик давления для датчика воздуха и жидкости

19mm 10VDC Powered Silicon Piezoeletric Pressure Sensor for Air and Liquid Sensor
19mm 10VDC Powered Silicon Piezoeletric Pressure Sensor for Air and Liquid Sensor 19mm 10VDC Powered Silicon Piezoeletric Pressure Sensor for Air and Liquid Sensor 19mm 10VDC Powered Silicon Piezoeletric Pressure Sensor for Air and Liquid Sensor 19mm 10VDC Powered Silicon Piezoeletric Pressure Sensor for Air and Liquid Sensor 19mm 10VDC Powered Silicon Piezoeletric Pressure Sensor for Air and Liquid Sensor
Основная информация
Сертификация: RoHS
Количество мин заказа: 5
Цена: 10
Лучшая цена Контакт
Подробная информация
Модель №.: HT19V Выходной сигнал: Аналоговый тип
Производственный процесс: Интеграция Материал: нержавеющая сталь
Тип проводки: Четырехпроводный Измерительная среда: Газ и жидкость
IP-рейтинг: IP65 Ток потребления: 1,5 мА
Компенсационный временный.: 0 ~ 70 C Тип давления: G/A/S
Выход: mV Диаметр: 19 мм
Источник питания: ≤10 В постоянного тока Входное сопротивление: 4КОм~20КОм
Выходной импеданс: 2,5 кОм ~ 6 кОм
Выделить:

19 мм силиконовый датчик давления

,

Пьезоэлектрический датчик с напряжением 10 ВДЦ

,

датчик давления воздуха и жидкости

Характер продукции

HT19V Кремниевый пьезорезистивный датчик давления
HT19V - это 19-мм кремниевый пьезорезистивный датчик давления с питанием 10 В постоянного тока, предназначенный для точного измерения давления воздуха и жидкости в промышленных применениях.
19 мм 10VDC Силиконовый пиезоэлектрический датчик давления для датчика воздуха и жидкости 0 19 мм 10VDC Силиконовый пиезоэлектрический датчик давления для датчика воздуха и жидкости 1
Особенности продукта
  • Толстопленочная схема для температурной компенсации и коррекции смещения нуля
  • Высокая надежность и отличная стабильность
  • Источник питания постоянного напряжения со стандартным выходом
Применения
  • Измерение давления некоррозионных газов и жидкостей с совместимостью с нержавеющей сталью 316L
  • Системы управления технологическими процессами для мониторинга и контроля давления
  • Холодильные системы и воздушные компрессоры для измерения давления
Электрические характеристики
  • Питание: ≤10 В постоянного тока
  • Выходное напряжение синфазного сигнала: 50% от входного (типичное значение)
  • Входное сопротивление: 4 кОм~20 кОм
  • Выходное сопротивление: 2,5 кОм~6 кОм
  • Электрическое подключение: высокотемпературный провод 100 мм, ленточный кабель
Параметры производительности
Диапазон измерения Манометрическое (G): 10 кПа, 20 кПа, 35 кПа, 100 кПа, 200 кПа, 350 кПа, 1000 кПа, 2000 кПа
Абсолютное (A): 100 кПаА, 200 кПаА, 350 кПаА, 700 кПаА, 1000 кПаА, 2000 кПаА
Герметичное (S): 3500 кПаS, 7 МПаS, 10 МПаS, 20 МПаS, 40 МПаS, 60 МПаS, 100 МПаS
Параметр Тип Макс. Ед. изм.
Нелинейность ±0,15 ±0,3 %F.S
Повторяемость 0,05 0,1 %F.S
Гистерезис 0,05 0,1 %F.S
Выход смещения нуля 0±1 0±2 мВ
Выход при полной шкале (≤20 кПа) 50±1 50±2 мВ
Выход при полной шкале (≥35 кПа) 100±1 100±2 мВ
Температурный дрейф смещения нуля (≤20 кПа) ±1 ±2,5 %F.S
Температурный дрейф смещения нуля (≥35 кПа) ±0,8 ±1,5 %F.S
Температурный дрейф полной шкалы (≤20 кПа) ±1 ±2 %F.S
Температурный дрейф полной шкалы (≥35 кПа) ±0,8 ±1,5 %F.S
Компенсированная температура (≤20 кПа) 0~50 ºC
Компенсированная температура (≥35 кПа) 0~70 ºC
Рабочая температура -20~80 ºC
Температура хранения -40~125 ºC
Допустимая перегрузка Примите меньшее значение из 3-кратного значения полной шкалы или 120 МПа
Давление разрушения 5X от полной шкалы
Долгосрочная стабильность 0,2 % F.S/год
Материал диафрагмы 316L
Сопротивление изоляции ≥200 МОм 100 В постоянного тока
Вибрация Отсутствие изменений в условиях 10gRMS, от 20 Гц до 2000 Гц
Удар 100 г, 11 мс
Время отклика ≤1 мс
Уплотнение уплотнительным кольцом Нитрильный каучук или фторкаучук
Заполняющая среда Силиконовое масло
Вес ~28 г
Параметры протестированы в следующих условиях: 10 В при 25ºC
Конструкция
<3,5 МПаS
19 мм 10VDC Силиконовый пиезоэлектрический датчик давления для датчика воздуха и жидкости 2
≥3,5 МПаS <40 МПаS
19 мм 10VDC Силиконовый пиезоэлектрический датчик давления для датчика воздуха и жидкости 3
≥40 МПаS
19 мм 10VDC Силиконовый пиезоэлектрический датчик давления для датчика воздуха и жидкости 4
Электрическое подключение и компенсация
19 мм 10VDC Силиконовый пиезоэлектрический датчик давления для датчика воздуха и жидкости 5
Примеры выбора
19 мм 10VDC Силиконовый пиезоэлектрический датчик давления для датчика воздуха и жидкости 6
Советы по заказу
  • Обеспечьте надлежащую посадку между размером сердечника и корпусом датчика для требуемой герметичности.
  • Выровняйте корпус по вертикали и приложите равномерное давление во время сборки, чтобы избежать повреждения компенсационной пластины.
  • Предоставьте специальные инструкции при заказе, если измеряемая среда несовместима с материалом диафрагмы 316L.
  • Избегайте надавливания на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение.
  • Держите порт манометрического давления открытым для атмосферы и предотвращайте попадание воды, пара или агрессивных сред.
  • Обратитесь к фактической этикетке сердечника для любых изменений выводов контактов.
Часто задаваемые вопросы
Каковы особенности ваших датчиков давления?
Высокая точность, долговечность и отличные характеристики. Доступна настройка.
Могу ли я настроить специальные спецификации?
Да, наши инженеры могут адаптировать продукты для удовлетворения конкретных потребностей. Мы предоставляем услуги OEM и ODM.
Какова ваша производственная мощность?
Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, способных выполнять крупномасштабные заказы. Свяжитесь с нашей командой продаж заранее для планирования производства и доставки.
Каков типичный срок поставки?
5-8 рабочих дней для стандартных моделей. Для индивидуальных продуктов может варьироваться.
Как оценивается продукция? Есть ли скидки?
Конкурентоспособные цены со скидками для оптовых заказов или долгосрочных партнеров.
Какова гарантия на вашу продукцию? И послепродажное обслуживание?
Гарантия 24 месяца после отгрузки. Послепродажное обслуживание отвечает в течение 24 часов с поддержкой удаленной сети ПК.
