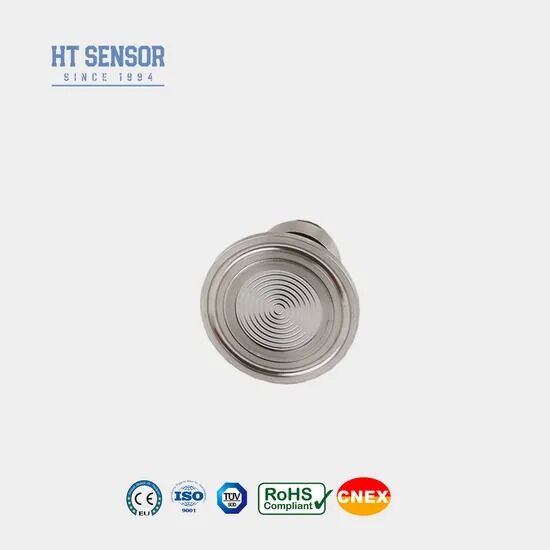

Датчик высокотемпературного фланца легкий в очистке Датчик давления Сплав диафрагмы Датчик давления
Product Details
| Модель №.: | HT-IQT | Выходной сигнал: | сигнал mv |
|---|---|---|---|
| Материал: | нержавеющая сталь | Тип проводки: | Четырехпроводный |
| Измерительная среда: | Газ и жидкость | IP-рейтинг: | IP65 |
| Власть: | 1,5 мА | Диаметр: | 500,4 мм |
| Температурный диапазон: | -40~125 | Масса: | ~220 г |
| Выделить |
датчик давления фланца высокой температуры,легкий чистый датчик давления,датчик давления из кремния с фланцем |
||
Product Description

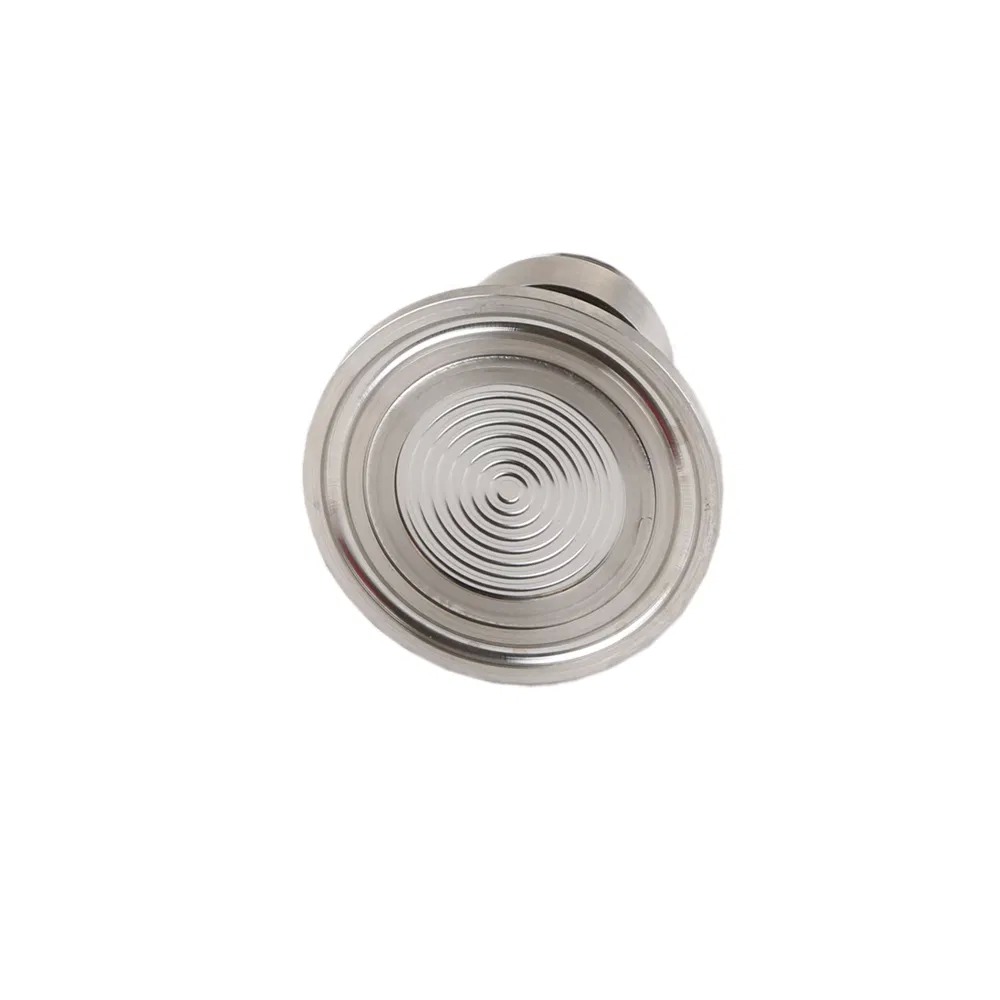

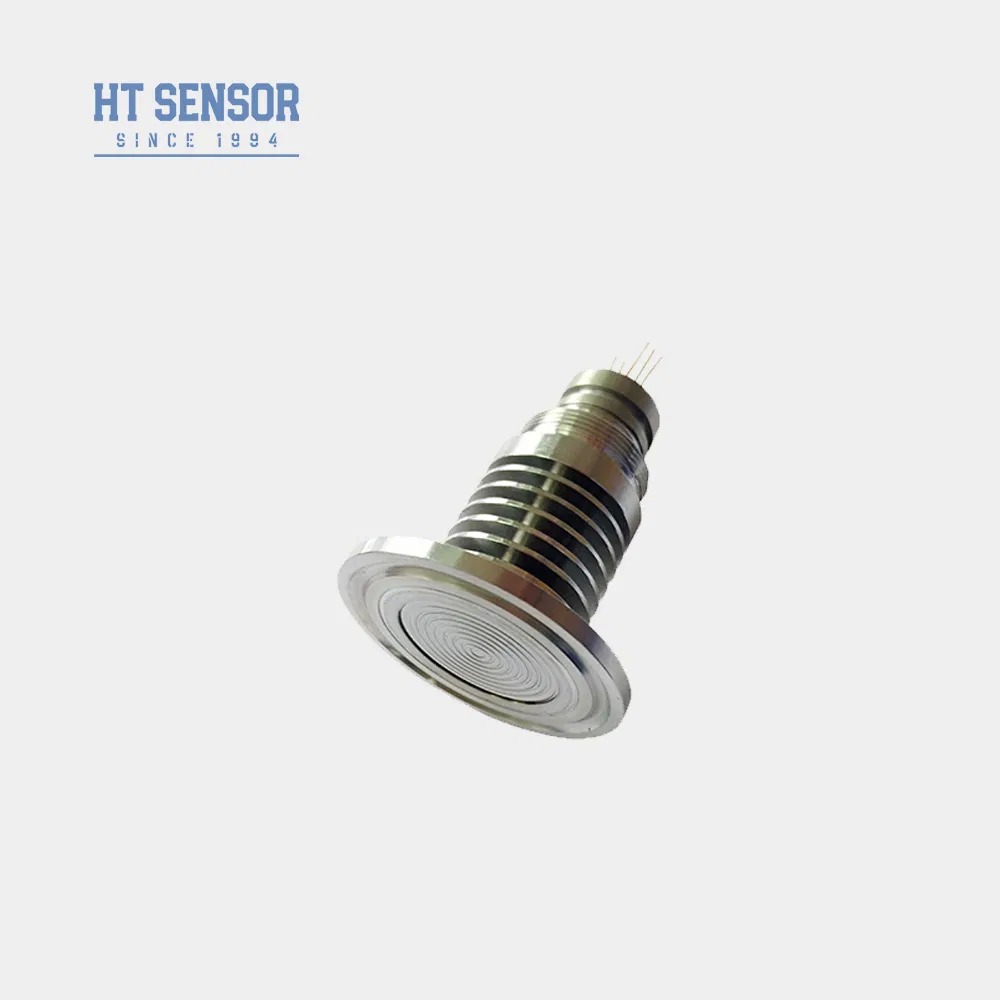

HT-IQT — это датчик давления со скрытой диафрагмой, оснащенный высокостабильным диффузионным кремниевым чипом. Давление передается на чувствительный чип через диафрагму из нержавеющей стали и герметизированное силиконовое масло, что гарантирует, что чувствительный чип никогда не контактирует напрямую с измеряемой средой. Плоская мембранная структура этого продукта облегчает очистку и обеспечивает высокую надежность, что делает его идеальным для применения в пищевой промышленности, производстве напитков, фармацевтической и гигиенической промышленности.
- Передовая технология с корпусом из нержавеющей стали 316L
- Температурная компенсация и коррекция нулевой точки посредством толстопленочной схемы
- Выдающаяся надежность, повторяемость и стабильность
- Высокотемпературная конструкция промывочной диафрагмы для легкой очистки.
- Подходит для измерения давления неагрессивных газов и жидкостей, совместим с нержавеющей сталью 316L.
- Пищевая промышленность и напитки
- Управление производственными процессами
- Фармацевтическая промышленность
- Источник питания: ≤2 мА постоянного тока (типичный 1,5 мА постоянного тока)
- Входное сопротивление: 2,5 кОм ~ 6 кОм
- Выходное сопротивление: 2,5 кОм ~ 6 кОм
- Электрическое подключение: позолоченные контакты Kovar или высокотемпературные провода длиной 100 мм.
| Параметр | Тип | Макс | Единица |
|---|---|---|---|
| Нелинейность | ±0,15 | ±0,3 | %FS |
| Повторяемость | 0,05 | 0,1 | %FS |
| Гистерезис | 0,05 | 0,1 | %FS |
| Выход смещения нуля | 0±1 | 0±2 | мВ |
| Полномасштабный выход | ≤20 кПа: 50±10 ≥35 кПа: 100±10 |
≤20 кПа: 50±30 ≥35 кПа: 100±30 |
мВ |
| Температура смещения нуля. Дрифт | ≤20 кПа: ±1 ≥35 кПа: ±0,5 |
≤20 кПа: ±2 ≥35 кПа: ±1 |
%FS |
| Полная шкала температуры. Дрифт | ≤20 кПа: ±1 ≥35 кПа: ±0,5 |
≤20 кПа: ±2 ≥35 кПа: ±1 |
%FS |
| Компенсированная темп. | ≤20 кПа: 0~50 ≥35 кПа: 0~70 |
ºС | |
| Рабочая температура | -20~80 | ºС | |
| Температура хранения | -40~125 | ºС | |
| Долгосрочная стабильность | 0,2 | ФС/год | |
| Сопротивление изоляции | ≥200 МОм 100 В постоянного тока | ||
| Время ответа | ≤1 мс | ||
| Масса | ~220 г |
- Обеспечьте правильную посадку между размером сердечника и корпусом преобразователя во время сборки для достижения необходимой воздухонепроницаемости.
- Во время сборки корпуса соблюдайте вертикальное выравнивание и применяйте равномерное давление, чтобы избежать заклинивания или повреждения компенсационной пластины.
- Предоставьте специальные инструкции при заказе, если измеряемая среда несовместима с нержавеющей сталью 316L.
- Не нажимайте на диафрагму датчика руками или острыми предметами, чтобы не повредить ее.
- Держите порт манометрического давления открытым для атмосферы и не допускайте попадания воды, водяного пара или агрессивных сред.
- Обратитесь к фактической этикетке сердечника для получения информации о любых изменениях выводов штифтов.
Product Highlights
Датчик давления с промывной мембраной HT-IQT в корпусе из нержавеющей стали 316L. Высокотемпературная конструкция (-40~125°C) для легкой очистки. Степень защиты IP65, идеально подходит для пищевой, фармацевтической и промышленной сферы. Доступны настраиваемые параметры.
