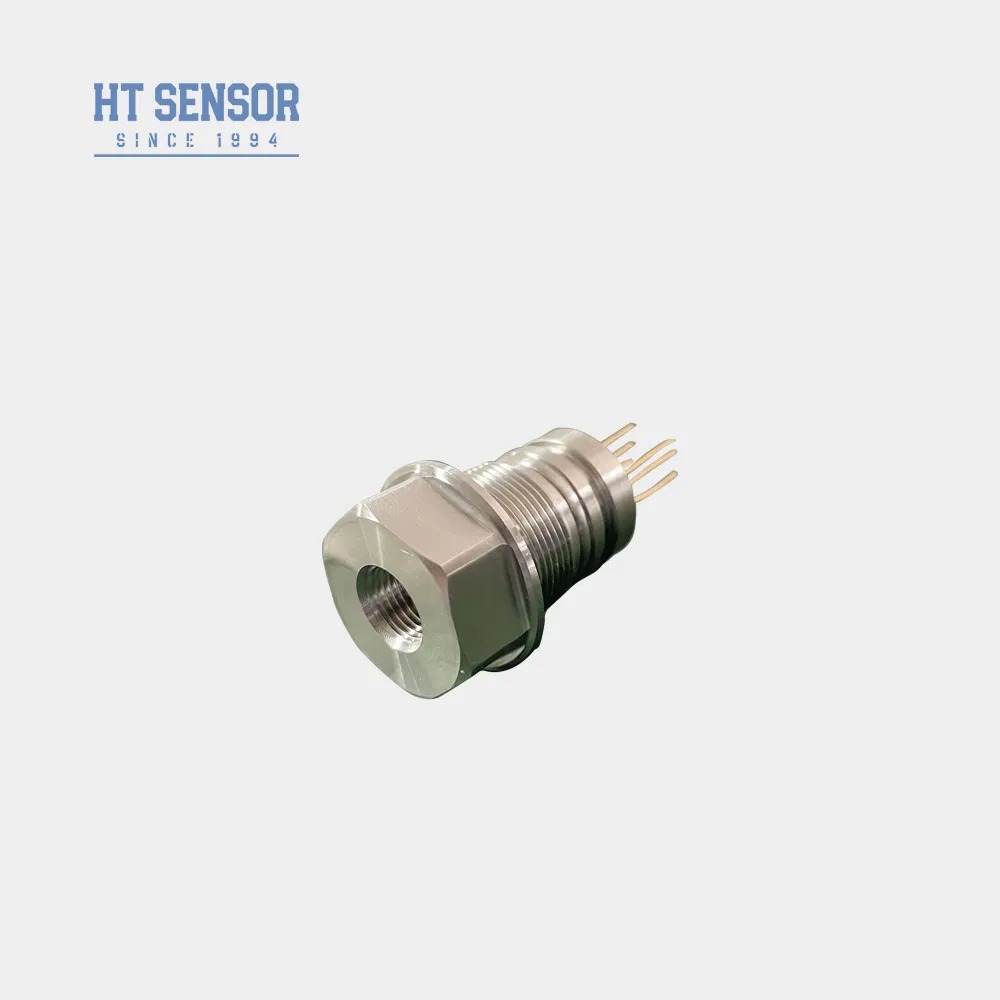

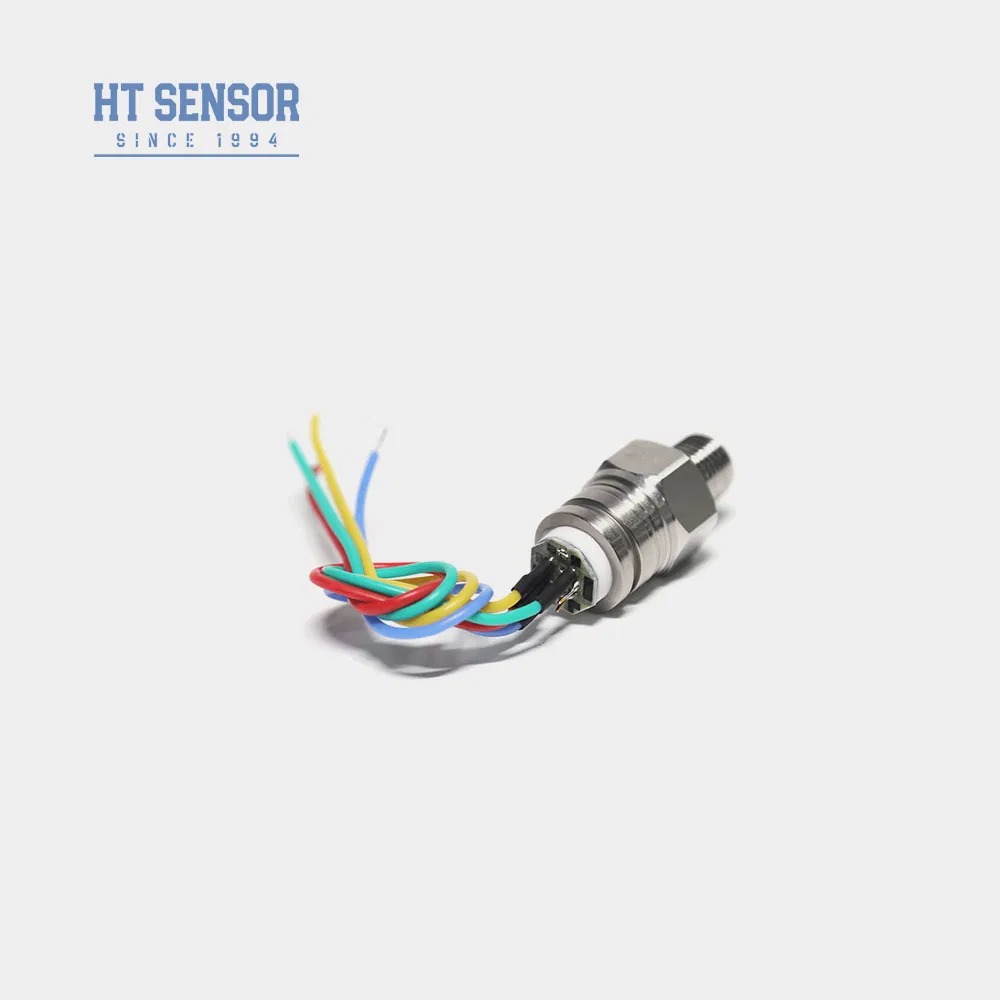

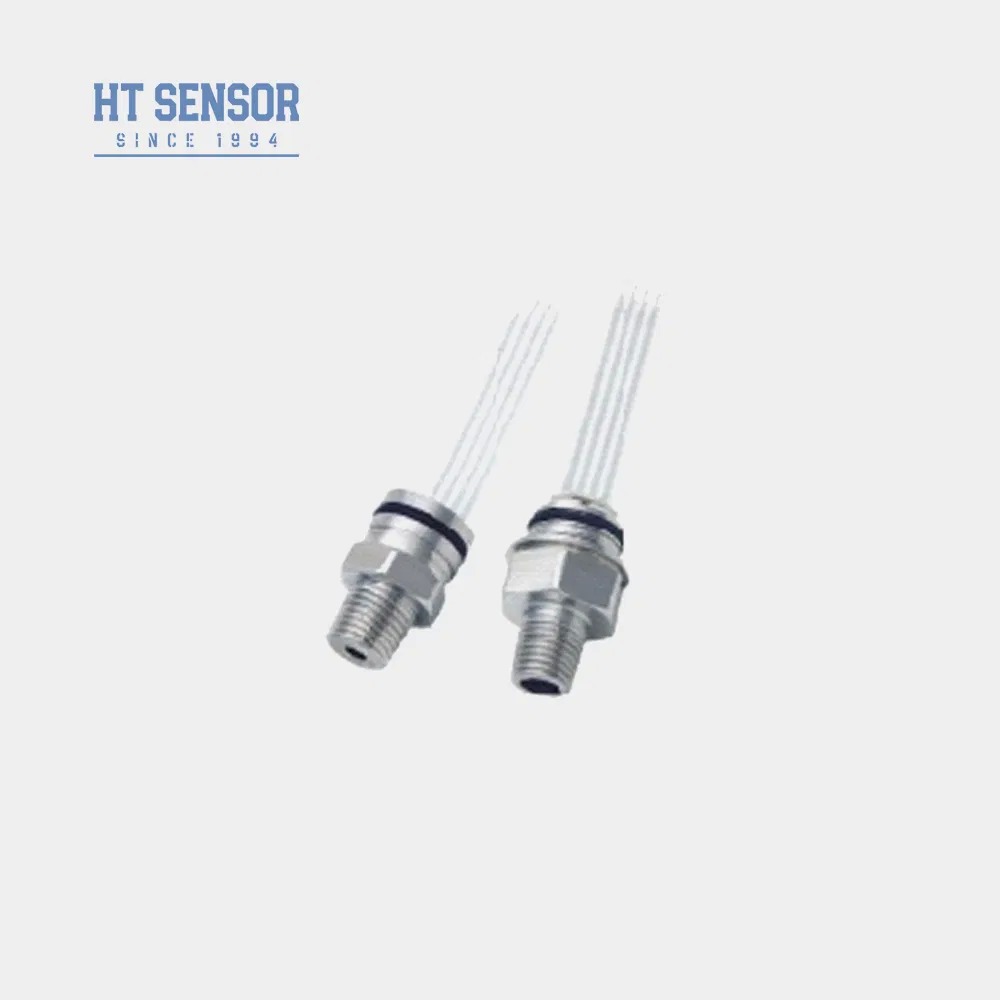

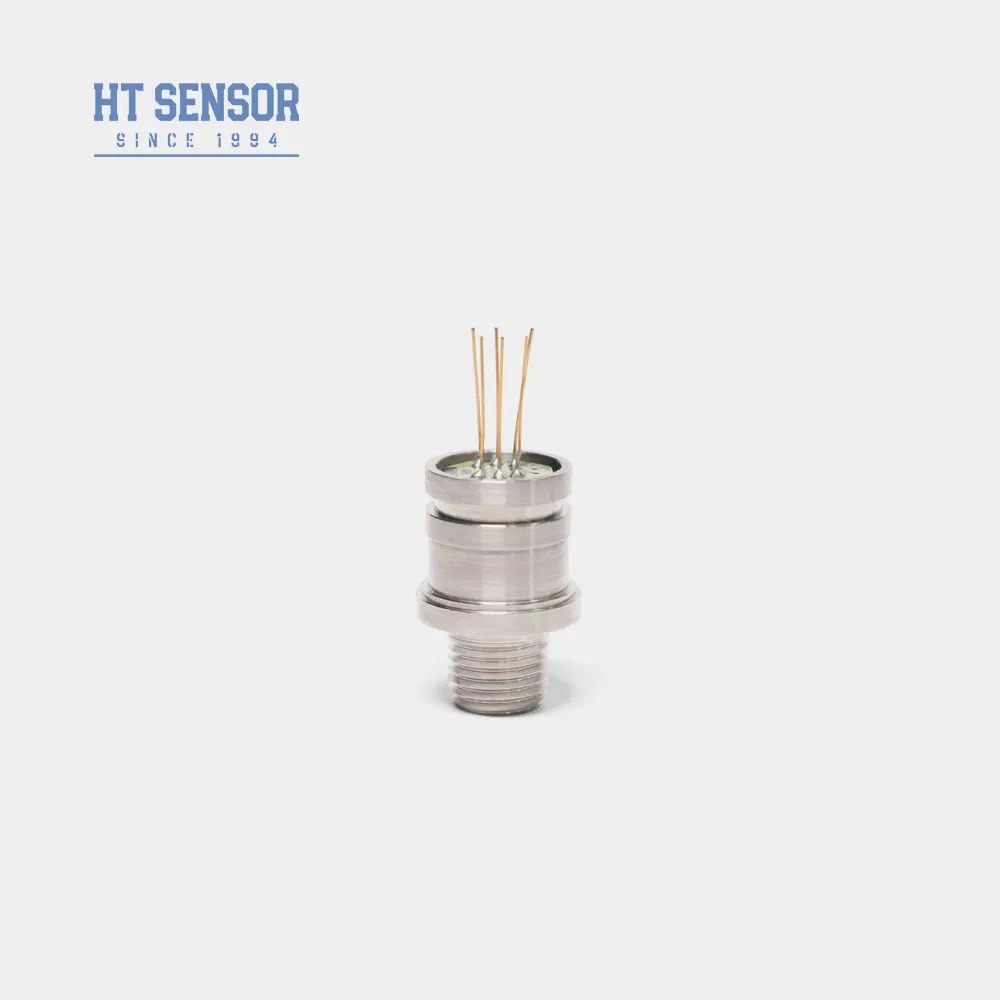

Миниатюрный датчик давления жидкости с питанием 10 В постоянного тока, резьба G1/4, датчик уровня
Product Details
| Модель №.: | HT30V | Выходной сигнал: | Аналоговый тип |
|---|---|---|---|
| Материал: | нержавеющая сталь | Тип резьбы: | Индивидуальные |
| Тип проводки: | Четырехпроводный | Измерительная среда: | Газ и жидкость |
| IP-рейтинг: | IP65 | Источник питания: | 5-10 В постоянного тока |
| Выход: | 10 мв/в | Диапазон давления: | 0-10kpa~20Mpa |
| Входное сопротивление: | 4КОм~20КОм | Выходной импеданс: | 2,5 кОм ~ 6 кОм |
| Рабочая температура: | -20~80oC | Температура хранения: | -40~125°С |
| Масса: | ~63 г | ||
| Выделить |
Миниатюрный датчик давления жидкости 10 В постоянного тока,G1/4,Датчик уровня с резьбой G1/4 |
||
Product Description
- Схема толстопленочной пленки для компенсации температуры и нулевой коррекции смещения
- Высокая надежность и отличная стабильность
- Электроснабжение постоянного напряжения со стандартным выходом
- Измерение давления не коррозионного газа и жидкости с совместимостью из нержавеющей стали 316L
- Системы управления процессом для контроля и контроля давления
- Системы охлаждения и воздушные компрессоры для измерения давления
- Силовое питание: ≤10VDC
- Выходное напряжение общего режима: 50% от входящего напряжения (типичное)
- Импеданс ввода: 4KΩ~20KΩ
- Импеданс выхода: 2,5KΩ~6KΩ
- Электрическое соединение: 100 мм высокотемпературный провод, кабель ленты
| Диапазон измерений | Диаметр ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |
|---|---|---|---|
| Абсолютное (А) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| Запечатанный (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | ||
| Параметр | Тип | Макс | Единица |
| Нелинейность | ±0.15 | ±0.3 | % F.S |
| Повторяемость | 0.05 | 0.1 | % F.S |
| Гистерез | 0.05 | 0.1 | % F.S |
| Нулевой выход | 0±1 | 0±2 | mV |
| Выход в полном масштабе (≤20KPa) | 50±1 | 50±2 | mV |
| Выход в полном масштабе (≥ 35 кПа) | 100±1 | 100±2 | mV |
| Сдвиг температуры с нулевым смещением (≤ 20 КПа) | ± 1 | ±2.5 | % F.S |
| Температура сдвига с нуля (≥ 35 кПа) | ±0.8 | ±1.5 | % F.S |
| Полномасштабный температурный дрейф (≤20KPa) | ± 1 | ±2 | % F.S |
| Полномасштабный температурный дрейф (≥ 35 кПа) | ±0.8 | ±1.5 | % F.S |
| Компенсируемая температура (≤20 КПа) | 0 ~ 50 | oC | |
| Компенсированная температура (≥ 35 кПа) | 0 ~ 70 | oC | |
| Операционная температура | -20~80 | oC | |
| Температура хранения | -40 ~ 125 | oC | |
| Допустимая перегрузка | Возьмите меньшее значение между 3 раз полной шкалы или 120MPa | ||
| Давление взрыва | Пять раз больше, чем в полной шкале. | ||
| Долгосрочная стабильность | 0.2 % | Ф.С. / Год | |
| Материал диафрагмы | 316L | ||
| Сопротивление изоляции | ≥ 200MΩ 100VDC | ||
| Вибрация | Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz | ||
| Шок | 100 г, 11 мс | ||
| Время ответа | ≤ 1 мс | ||
| О-кольцо печать | Нитриловый или фторный каучук | ||
| Заполнительная среда | Кремниевое масло | ||
| Вес | ~ 63 грамма | ||
- Обеспечить надлежащее соответствие между размером ядра и корпусом передатчика для требуемой герметичности
- Выровнять корпус вертикально и применять равномерное давление во время сборки, чтобы избежать повреждения
- Указать специальные инструкции, если измеримая среда несовместима с материалами 316L
- Избегайте нажимания на диафрагму датчика руками или острыми предметами
- Сохраняйте порта давления датчика открытым для атмосферы и предотвращайте попадание загрязнителей
- Ссылка на фактическую маркировку ядра для конфигураций штифтового провода
- Каковы особенности ваших датчиков давления?
- Высокая точность, долговечность и отличные характеристики.
- Могу ли я настроить специальные требования?
- Да, наши инженеры могут адаптировать продукцию для удовлетворения конкретных потребностей.
- Какова ваша производственная мощность?
- Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупных заказов.рекомендуется заранее связаться с нашей командой по продажам, чтобы обеспечить плавное планирование производства и доставки..
- Какой обычный срок доставки?
- 5-8 рабочих дней для стандартных моделей.
- Как цены на продукты?
- Конкурентное ценообразование со скидками на оптовые заказы или долгосрочных партнеров.
- Какова гарантия на вашу продукцию и послепродажное обслуживание?
- Наше гарантийное время составляет 24 месяца после отгрузки, и наша команда послепродажного обслуживания ответит на ваши вопросы в течение 24 часов.
Product Highlights
Мини-датчик давления HT30V с питанием 10 В постоянного тока. Измеряет давление газа/жидкости (0-10 кПа~20 МПа). Отличается высокой стабильностью, степенью защиты IP65, нержавеющей сталью 316L и возможностью выбора резьбы по индивидуальному заказу. Идеально подходит для управления промышленными процессами, холодильного оборудования и воздушных компрессоров.
