Линейное расположение с резьбовым интегрированным датчиком давления OEM уровня

Line Arrangement with Thread Integrated Pressure Sensor OEM Level Sensor
Line Arrangement with Thread Integrated Pressure Sensor OEM Level Sensor Line Arrangement with Thread Integrated Pressure Sensor OEM Level Sensor Line Arrangement with Thread Integrated Pressure Sensor OEM Level Sensor Line Arrangement with Thread Integrated Pressure Sensor OEM Level Sensor Line Arrangement with Thread Integrated Pressure Sensor OEM Level Sensor
Основная информация
Сертификация: RoHS
Количество мин заказа: 5
Цена: 20
Лучшая цена Контакт
Подробная информация
Модель №.: HT30V Выходной сигнал: Аналоговый тип
Производственный процесс: Интеграция Материал: нержавеющая сталь
Тип резьбы: Индивидуальные Тип проводки: Четырехпроводный
Измерительная среда: Газ и жидкость IP-рейтинг: IP65
Источник питания: 10 В постоянного тока 5 В постоянного тока Выход: 10 мв/в
Материал диафрагмы: 316Л Входное сопротивление: 4КОм~20КОм
Выходной импеданс: 2,5 кОм ~ 6 кОм Рабочая температура: -20~80oC
Масса: ~63 г
Выделить:

резьбовой интегрированный датчик давления

,

OEM датчик уровня на основе кремния

,

линейное расположение датчика давления

Характер продукции

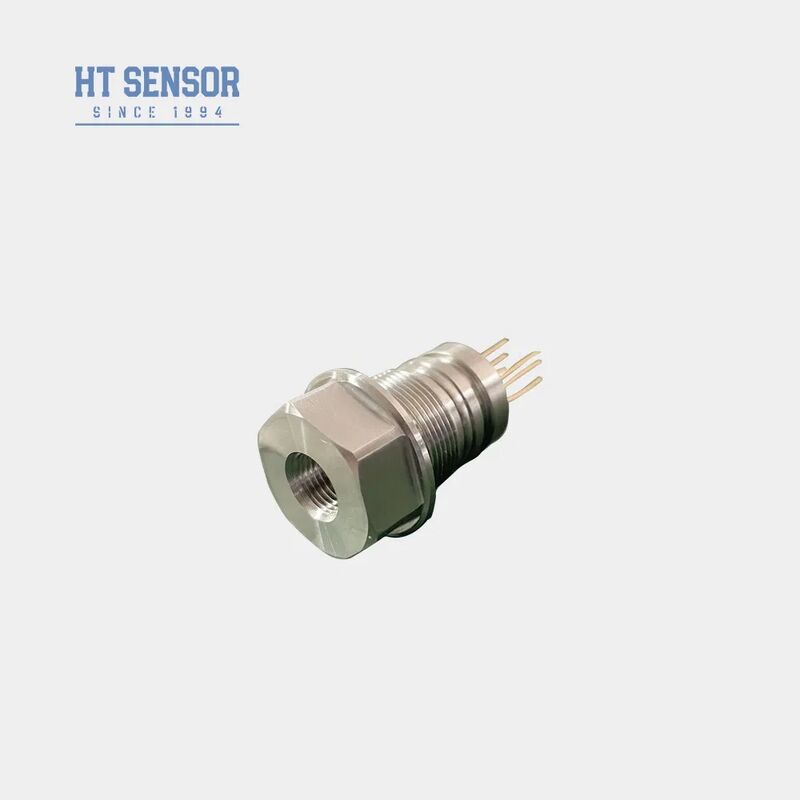

HT30V Кремниевый пьезорезистивный датчик давления
HT30V использует высокостабильный диффузионный кремниевый элемент, что делает его надежным кремниевым пьезорезистивным датчиком давления. Используя изолирующую диафрагму и силиконовое масло, этот датчик точно измеряет давление жидкостей и газов, обеспечивая точные результаты в различных промышленных применениях, включая воздушные компрессоры и холодильные системы.
Линейное расположение с резьбовым интегрированным датчиком давления OEM уровня 0 Линейное расположение с резьбовым интегрированным датчиком давления OEM уровня 1 Линейное расположение с резьбовым интегрированным датчиком давления OEM уровня 2
Особенности продукта
  • Использует толстопленочную схему для температурной компенсации и коррекции смещения нуля
  • Высокая надежность и отличная стабильность
  • Питание постоянным напряжением со стандартным выходом
Применения
  • Подходит для измерения давления некоррозионных газов и жидкостей с совместимостью с нержавеющей сталью 316L
  • Используется в системах управления технологическими процессами для мониторинга и контроля давления
  • Обычно используется в холодильных системах и воздушных компрессорах для измерения давления
Электрические характеристики
  • Питание: ≤10 В постоянного тока
  • Выходное напряжение общего режима: 50% от входа (типичное значение)
  • Входное сопротивление: 4KΩ~20KΩ
  • Выходное сопротивление: 2.5KΩ~6KΩ
  • Электрическое подключение: высокотемпературный провод 100 мм, ленточный кабель
Параметры производительности
Диапазон измерения Тип Значения
Диапазоны давления Манометрический (G) 10 кПа, 20 кПа, 35 кПа, 100 кПа, 200 кПа, 350 кПа, 1000 кПа, 2000 кПа
Абсолютный (A) 100 кПаА, 200 кПаА, 350 кПаА, 700 кПаА, 1000 кПаА, 2000 кПаА
Герметичный (S) 3500 кПаS, 7 МПаS, 10 МПаS, 20 МПаS
Нелинейность ±0.15 | ±0.3 | %F.S
Повторяемость 0.05 | 0.1 | %F.S
Гистерезис 0.05 | 0.1 | %F.S
Выход смещения нуля 0±1 | 0±2 | мВ
Выход на полную шкалу ≤20 кПа: 50±1 | 50±2 | мВ
≥35 кПа: 100±1 | 100±2 | мВ
Температурный дрейф смещения нуля ≤20 кПа: ±1 | ±2.5 | %F.S
≥35 кПа: ±0.8 | ±1.5 | %F.S
Температурный дрейф полной шкалы ≤20 кПа: ±1 | ±2 | %F.S
≥35 кПа: ±0.8 | ±1.5 | %F.S
Компенсированная температура ≤20 кПа: 0~50 ºC
≥35 кПа: 0~70 ºC
Рабочая температура -20~80 ºC
Температура хранения -40~125 ºC
Допустимая перегрузка Примите меньшее значение из 3-кратного значения полной шкалы или 120 МПа
Разрывное давление 5X от полной шкалы
Долгосрочная стабильность 0.2 % F.S/год
Материал диафрагмы 316L
Сопротивление изоляции ≥200MΩ 100 В постоянного тока
Вибрация Отсутствие изменений в условиях 10gRMS, от 20 Гц до 2000 Гц
Удар 100 г, 11 мс
Время отклика ≤1 мс
Уплотнение уплотнительным кольцом Нитрильный каучук или фторкаучук
Заполняющая среда Силиконовое масло
Вес ~63 г
Параметры протестированы при: 10 В при 25 ºC
Конструкция
Линейное расположение с резьбовым интегрированным датчиком давления OEM уровня 3
Размер резьбы датчика давления может быть изменен
Электрическое подключение и компенсация
Линейное расположение с резьбовым интегрированным датчиком давления OEM уровня 4
Примеры выбора
Линейное расположение с резьбовым интегрированным датчиком давления OEM уровня 5
Советы по заказу
  • Обеспечьте надлежащую посадку между размером сердечника и корпусом передатчика во время сборки для достижения требуемой герметичности
  • Во время сборки корпуса сохраняйте вертикальное выравнивание и прикладывайте равномерное давление, чтобы избежать заклинивания или повреждения компенсационной пластины
  • Если измеряемая среда несовместима с диафрагмой сердечника и материалом корпуса (316L), предоставьте специальные инструкции при заказе
  • Избегайте надавливания на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение
  • Держите порт давления манометрического сердечника открытым для атмосферы и предотвращайте попадание воды, водяного пара или агрессивных сред
  • Обратитесь к этикетке на фактическом сердечнике для любых изменений выводов
Гарантия качества
Каковы особенности ваших датчиков давления?
Высокая точность, долговечность и отличные характеристики. Доступна настройка.
Могу ли я настроить специальные спецификации?
Да, наши инженеры могут адаптировать продукты для удовлетворения конкретных потребностей. Мы предоставляем услуги OEM и ODM.
Какова ваша производственная мощность?
Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, что позволяет выполнять крупномасштабные заказы. Свяжитесь с нашей командой продаж заранее для планирования производства и доставки.
Каков типичный срок поставки?
5-8 рабочих дней для стандартных моделей. Индивидуальные продукты могут отличаться.
Как оценивается продукция? Есть ли скидки?
Конкурентоспособные цены со скидками для оптовых заказов или долгосрочных партнеров.
Какова гарантия на вашу продукцию? И послепродажное обслуживание?
Гарантия 24 месяца после отгрузки. Послепродажное обслуживание отвечает в течение 24 часов, с возможностью удаленной сетевой инструкции для ПК.
