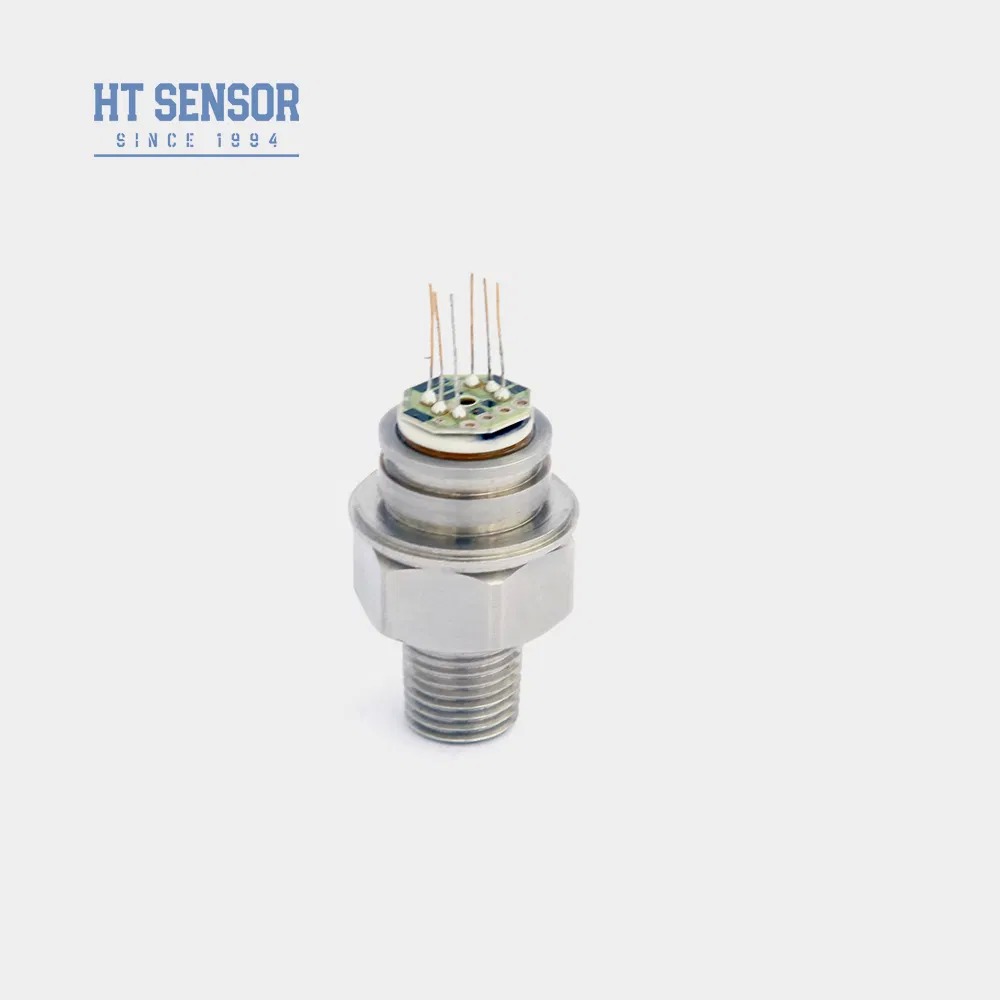

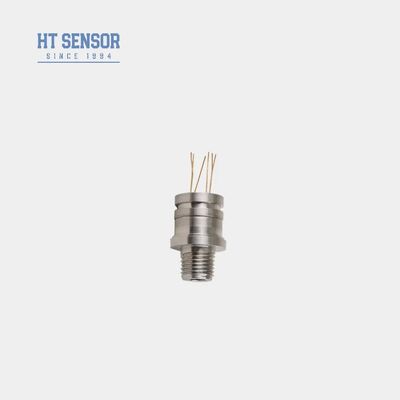

Датчик давления Baoji Hengtong HT30 G1/4 с резьбой, настраиваемый датчик уровня
Product Details
| Модель №.: | HT30 | Выходной сигнал: | MV аналоговый тип |
|---|---|---|---|
| Материал: | нержавеющая сталь | Тип проводки: | Четырехпроводный |
| Измерительная среда: | Газ и жидкость | IP-рейтинг: | IP65 |
| Власть: | 1,5 мА | Диапазон: | 0-10kpa-40Mpa |
| Нить: | G1/4 и так далее. | Масса: | ~63 г |
| Выделить |
Датчик давления с резьбой G1/4,Настраиваемый датчик уровня,Силиконовый датчик давления с гарантией |
||
Product Description
- Передовая технология с корпусом из нержавеющей стали 316L и мембранами из высококачественных материалов, включая титан и хастеллой.
- Толстопленочные схемы для точной температурной компенсации и коррекции нулевой точки.
- Доступны несколько вариантов резьбового интерфейса для гибкой установки.
- Компактная сварная конструкция, обеспечивающая высокую надежность и долговечность.
- Управление производственными процессами в нефтяной, химической, металлургической, энергетической и гидрологической отраслях.
- Применение в морской и авиационной промышленности
- Гидравлические и пневматические системы управления
- Общие приложения для управления и мониторинга процессов
- Источник питания: ≤2 мА постоянного тока (типично 1,5 мА постоянного тока)
- Входное сопротивление: 2,5 кОм ~ 6 кОм
- Выходное сопротивление: 2,5 кОм ~ 6 кОм
- Электрическое подключение: позолоченные контакты Kovar или высокотемпературные провода длиной 100 мм.
| Параметр | Тип | Введите | Макс | Единица |
|---|---|---|---|---|
| Диапазон измерения | Калибр (Г) | 10КПа, 20КПа, 35КПа, 100КПа, 200КПа, 350КПа, 1000КПа, 2000КПа | ||
| Абсолют (А) | 100 кПаА, 200 кПаА, 350 кПаА, 700 кПаА, 1000 кПаА, 2000 кПаА | |||
| Запечатанный (S) | 3500КПас, 7МПаС, 10МПаС, 20МПаС, 40МПаС | |||
| Нелинейность | ±0,15 | ±0,3 | %FS | |
| Повторяемость | 0,05 | 0,1 | %FS | |
| Гистерезис | 0,05 | 0,1 | %FS | |
| Выход смещения нуля | 0±1 | 0±2 | мВ | |
| Полномасштабный выход | ≤20 кПа | 50±10 | 50±30 | мВ |
| ≥35 кПа | 100±10 | 100±30 | мВ | |
| Температура смещения нуля. Дрифт | ≤20 кПа | ±1 | ±2 | %FS |
| ≥35 кПа | ±0,5 | ±1 | %FS | |
| Полная шкала температуры. Дрифт | ≤20 кПа | ±1 | ±2 | %FS |
| ≥35 кПа | ±0,5 | ±1 | %FS | |
| Компенсированная темп. | ≤20 кПа | 0~50 | ºС | |
| ≥35 кПа | 0~70 | ºС | ||
| Рабочая температура | -20~80 | ºС | ||
| Температура хранения | -40~125 | ºС | ||
| Допустимая перегрузка | Возьмите меньшее значение между 3-кратным полным диапазоном или 120 МПа. | |||
| Давление разрыва | В 5 раз больше полного масштаба | |||
| Долгосрочная стабильность | 0,2 % полной шкалы/год | |||
| Материал диафрагмы | 316Л | |||
| Сопротивление изоляции | ≥200 МОм 100 В постоянного тока | |||
| Вибрация | Никаких изменений в условиях 10gRMS, от 20 до 2000 Гц. | |||
| Шок | 100 г, 11 мс | |||
| Время ответа | ≤1 мс | |||
| Уплотнительное кольцо | Нитриловый каучук или фторкаучук | |||
| Заполняющая среда | Силиконовое масло | |||
| Масса | ~63 г | |||
- Обеспечьте правильную посадку между размером сердечника и корпусом преобразователя во время сборки для достижения необходимой воздухонепроницаемости.
- Во время сборки корпуса соблюдайте вертикальное выравнивание и применяйте равномерное давление, чтобы предотвратить заклинивание или повреждение компенсационной пластины.
- При заказе укажите особые требования, если измеряемая среда несовместима с диафрагмой 316L и материалом корпуса.
- Избегайте контакта с диафрагмой датчика руками или острыми предметами, чтобы предотвратить повреждение от деформации или прокалывания.
- Держите порт манометрического давления открытым в атмосферу и не допускайте попадания воды, водяного пара или агрессивных сред в камеру отрицательного давления.
- Любые изменения конфигурации выводов контактов указаны в фактической маркировке сердечника.
Product Highlights
Кремниевый пьезорезистивный датчик давления HT30 в корпусе из нержавеющей стали 316L. Измеряет давление газа/жидкости (0–10 кПа–20 МПа), степень защиты IP65. Высокая точность (±0,3% полной шкалы), компактная сварная конструкция. Доступны настраиваемые резьбы (G1/4 и т. д.) и OEM/ODM.
