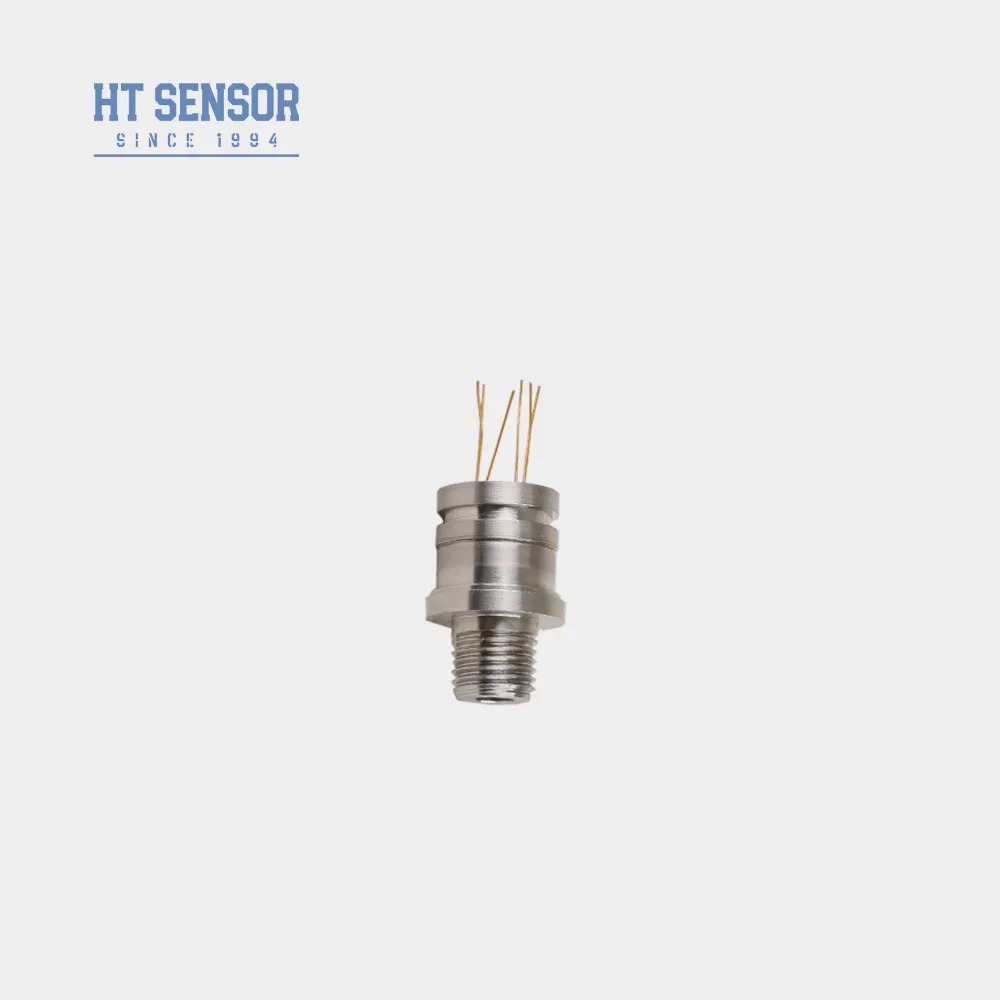

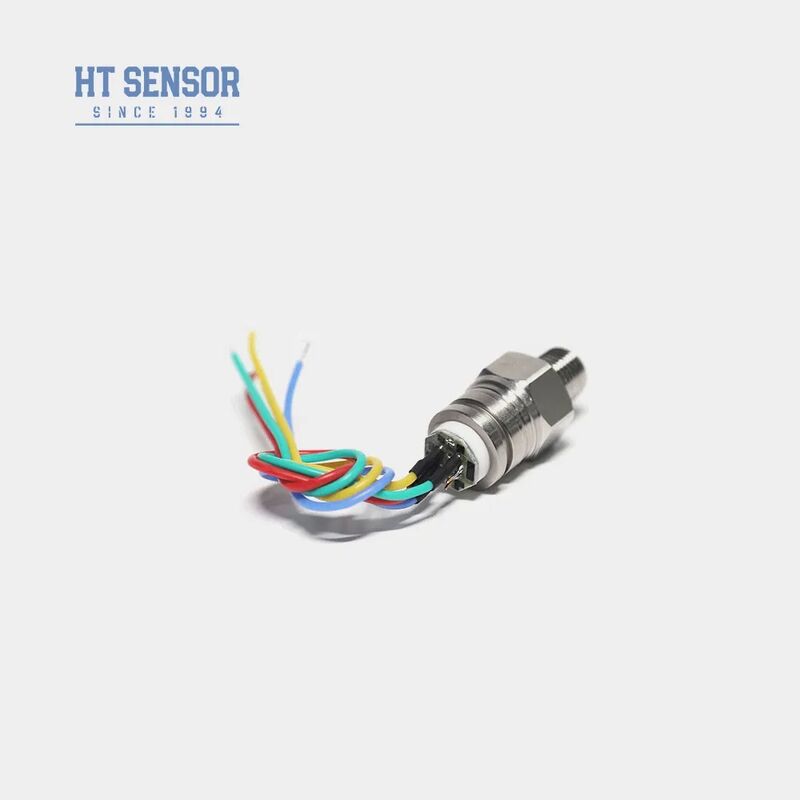

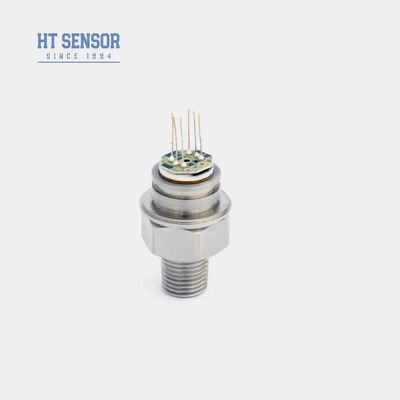

Элемент датчика давления из нержавеющей стали для датчика уровня ячейки датчика давления
Product Details
| Модель №.: | HT30 | Выходной сигнал: | Аналоговый тип |
|---|---|---|---|
| Материал: | нержавеющая сталь | Тип проводки: | Четырехпроводный |
| Измерительная среда: | Газ и жидкость | IP-рейтинг: | IP65 |
| Источник питания: | 1,5 мА | Диапазон: | 0~10кПа~40МПа |
| Рабочая температура: | -20~80oC | Масса: | ~63 г |
| Выделить |
зонд давления из нержавеющей стали,элемент ячейки датчика давления,зонд силиконового датчика уровня |
||
Product Description
Кремниевый пьезорезистивный датчик давления HT30 представляет собой высокостабильный диффузный кремниевый элемент, который использует пьезорезистивный эффект для измерения давления жидкости и газа.Изделие из металлов или изделий из металлов или изделий из металлов или из металлов, этот датчик обеспечивает исключительную надежность для различных применений.
- Передовая технология с корпусом из нержавеющей стали 316L и высококачественными материалами диафрагмы, включая титан и Hastelloy
- Схемы толстопленочной пленки для точной компенсации температуры и коррекции нулевой точки
- Доступные варианты интерфейса нескольких потоков
- Компактная сварная конструкция для высокой надежности и долговечности
- Промышленные процессы: нефтедобыча, химия, металлургия, энергетика и гидрология
- Морская и авиационная промышленность
- Гидравлические и пневматические системы управления
- Приложения для управления процессами
- Силовое обеспечение: ≤2mA DC (типичный 1,5mA DC)
- Импеданс ввода: 2,5KΩ~6KΩ
- Импеданс выхода: 2,5KΩ~6KΩ
- Электрическое соединение: позолоченные шпильки Ковара или высокотемпературные провода 100 мм
| Параметр | Тип | Макс | Единица |
|---|---|---|---|
| Нелинейность | ±0.15 | ±0.3 | % F.S |
| Повторяемость | 0.05 | 0.1 | % F.S |
| Гистерез | 0.05 | 0.1 | % F.S |
| Нулевой выход | 0±1 | 0±2 | mV |
| Выход в полном масштабе (≤20KPa) | 50±10 | 50±30 | mV |
| Выход в полном масштабе (≥ 35 кПа) | 100±10 | 100±30 | mV |
| Сдвиг температуры с нулевым смещением (≤ 20 КПа) | ± 1 | ±2 | % F.S |
| Температура сдвига с нуля (≥ 35 кПа) | ±0.5 | ± 1 | % F.S |
| Полномасштабный температурный дрейф (≤20KPa) | ± 1 | ±2 | % F.S |
| Полномасштабный температурный дрейф (≥ 35 кПа) | ±0.5 | ± 1 | % F.S |
| Компенсируемая температура (≤20 КПа) | 0 ~ 50 | - | oC |
| Компенсированная температура (≥ 35 кПа) | 0 ~ 70 | - | oC |
| Операционная температура | -20~80 | - | oC |
| Температура хранения | -40 ~ 125 | - | oC |
| Допустимая перегрузка | Возьмите меньшее значение между 3 раз полной шкалы или 120MPa | ||
| Давление взрыва | Пять раз больше, чем в полной шкале. | ||
| Долгосрочная стабильность | 00,2% Ф.С. / Год | ||
| Материал диафрагмы | 316L | ||
| Сопротивление изоляции | ≥ 200MΩ 100VDC | ||
| Вибрация | Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz | ||
| Шок | 100 г, 11 мс. | ||
| Время ответа | ≤ 1 мс | ||
| О-кольцо печать | Нитриловый или фторный каучук | ||
| Заполнительная среда | Кремниевое масло | ||
| Вес | ~ 63 грамма | ||
Параметры, испытываемые при: 1,5mA @ 25°C
Размер (G):10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Абсолютное (A):100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Запечатанный (S):3500KPaS, 7MPaS, 10MPaS, 20MPaS
- Обеспечить надлежащее соответствие между размером ядра и корпусом передатчика для требуемой герметичности
- Выровнять корпус вертикально во время сборки и применять равномерное давление, чтобы избежать повреждения компенсационной пластины
- При заказе предоставьте специальные инструкции, если измеренная среда несовместима с диафрагмой 316L
- Избегайте контакта с диафрагмой датчика руками или острыми предметами, чтобы предотвратить повреждение
- Сохраняйте порта давления датчика открытым для атмосферы и предотвратите попадание воды, пара или коррозионных сред
- Для любых изменений конфигурации штифтового провода обратитесь к фактической этикетке ядра
- Каковы особенности ваших датчиков давления?
- Высокая точность, долговечность и отличные характеристики.
- Могу ли я настроить специальные требования?
- Да, наши инженеры могут адаптировать продукцию для удовлетворения конкретных потребностей.
- Какова ваша производственная мощность?
- Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупных заказов.рекомендуется заранее связаться с нашей командой по продажам, чтобы обеспечить плавное планирование производства и доставки..
- Какой обычный срок доставки?
- 5-8 рабочих дней для стандартных моделей.
- Как цены на продукты?
- Конкурентное ценообразование со скидками на оптовые заказы или долгосрочных партнеров.
- Какова гарантия на вашу продукцию и послепродажное обслуживание?
- Наше гарантийное время составляет 24 месяца после отгрузки, и наши послепродажные службы будут отвечать на ваши вопросы в течение 24 часов, удаленное обучение по сети ПК всегда доступно.
Product Highlights
Элемент датчика давления из нержавеющей стали HT30 обеспечивает высокую стабильность (0,1% полной шкалы в год) с диафрагмой из сплава 316L и титана. Степень защиты IP65, измеряет давление газа/жидкости до 20 МПа. Доступны настраиваемые опции для промышленного применения, включая нефтяные, химические и гидравлические системы.
