Силиконовый датчик давления, диаметр 19 мм, миниатюрный сенсорный элемент давления, промышленный датчик давления для измерения жидкостей
Product Details
| Модель №.: | HT26 | Выходной сигнал: | Аналоговый тип |
|---|---|---|---|
| Производственный процесс: | Интеграция | Материал: | нержавеющая сталь |
| Тип проводки: | Четырехпроводный | Измерительная среда: | Газ и жидкость |
| IP-рейтинг: | IP65 | Власть: | 1,5 мА/10 В постоянного тока |
| Выход: | сигнал mv | Высота: | 7 мм |
| Входное сопротивление: | 2,5 кОм ~ 6 кОм | Выходной импеданс: | 2,5 кОм ~ 6 кОм |
| Рабочая температура: | -20~80 ºС | Температура хранения: | -40~125 ºС |
| Масса: | ~63 г | ||
| Выделить |
Силиконовый датчик давления с гарантией,Высокоточный датчик давления кремния,Промышленный кремниевый датчик давления |
||
Product Description
- Передовая технология с корпусом из нержавеющей стали 316L
- Премиальные материалы для диафрагмы, включая титан и гастеллой
- Схемы толстопленочной пленки для компенсации температуры и коррекции нулевой точки
- Выдающаяся надежность, повторяемость и стабильность
- Компактная высота 7 мм с опциями настройки
- Промышленные процессы: нефтедобыча, химия, металлургия, энергетика и гидрология
- Морская и авиационная промышленность
- Гидравлические и пневматические системы управления
- Приложения для управления процессами
- Силовое обеспечение: ≤2mA DC (типичный 1,5mA DC)
- Импеданс ввода: 2,5KΩ~6KΩ
- Импеданс выхода: 2,5KΩ~6KΩ

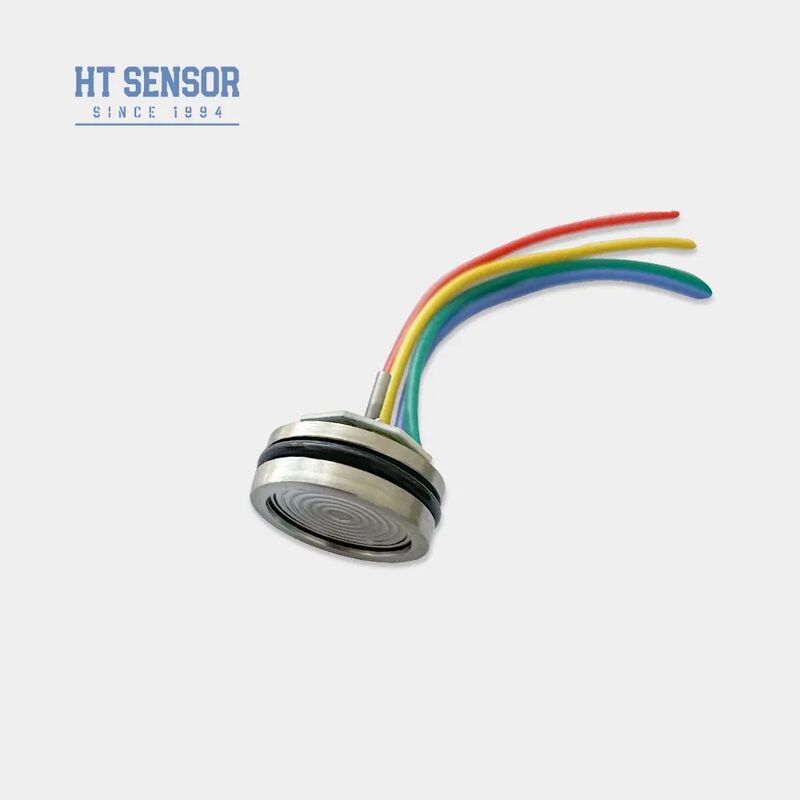

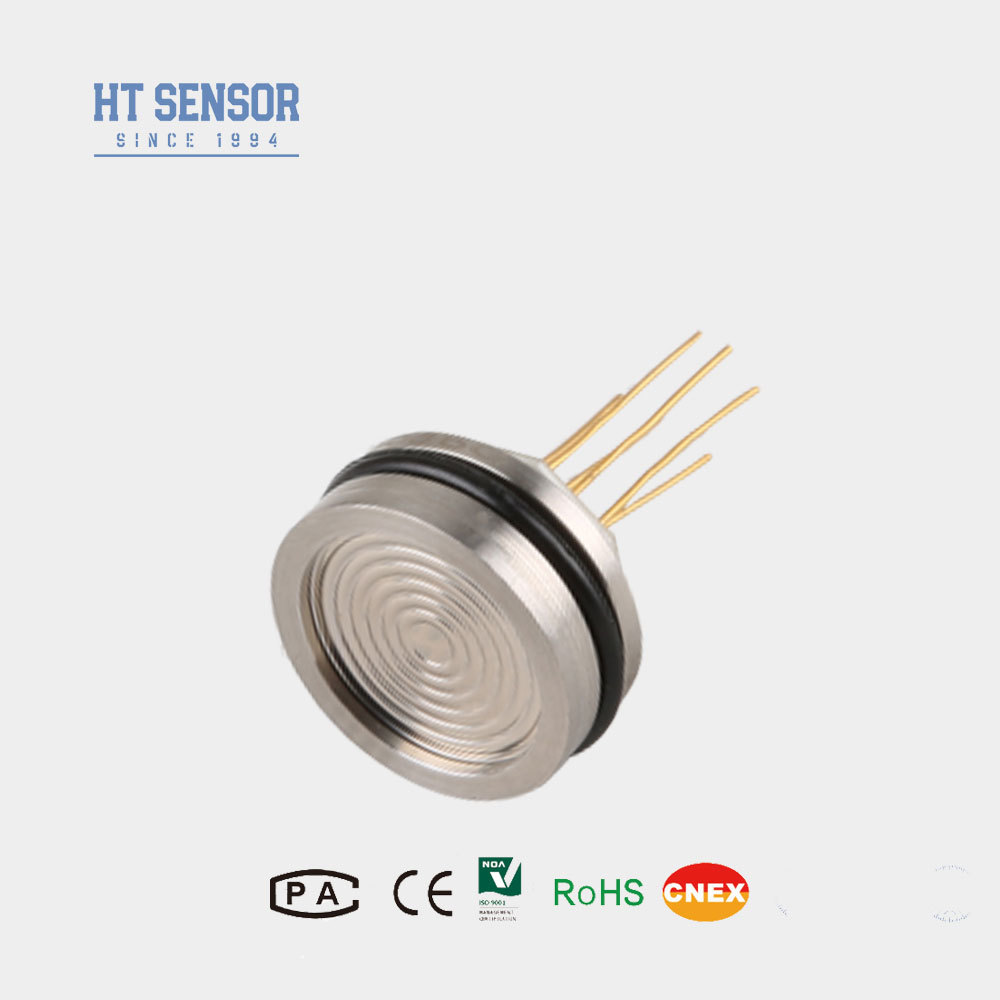

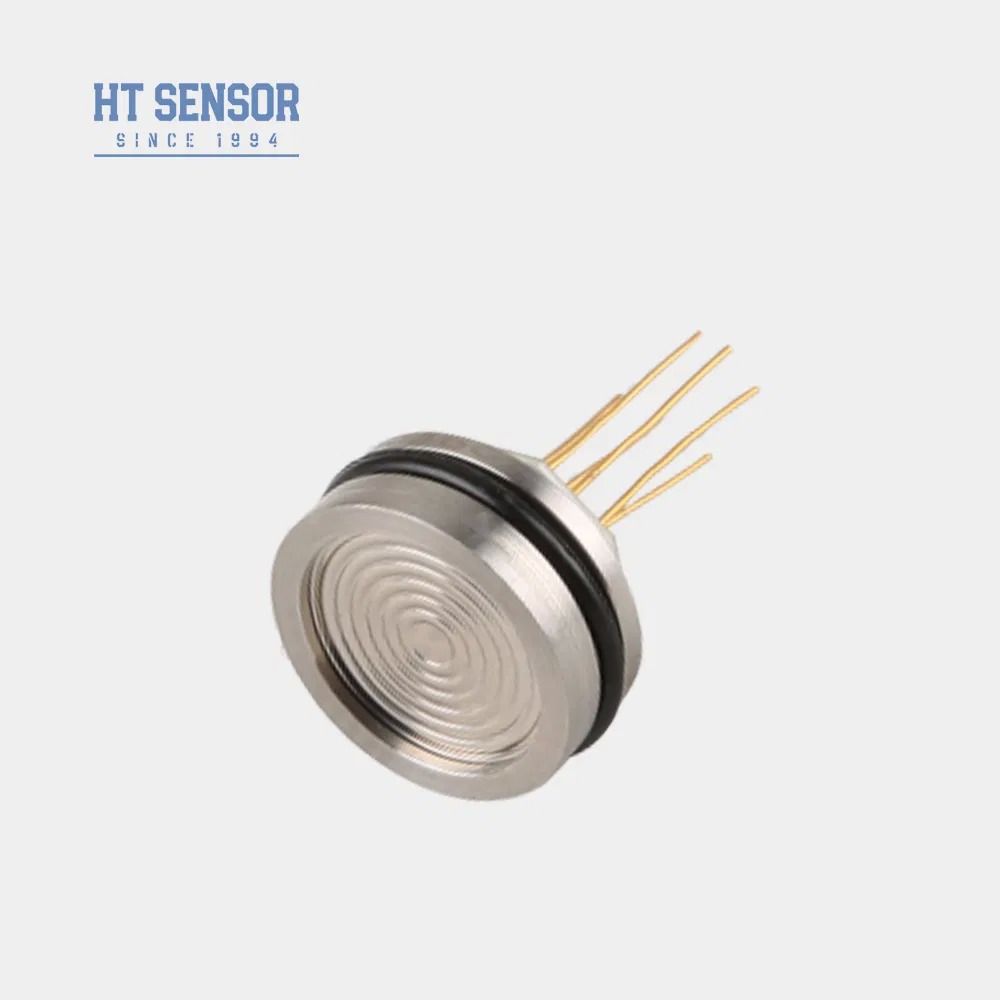

- Электрическое соединение: позолоченные шпильки Ковара или высокотемпературные провода 100 мм
| Диапазон измерений | Диаметр ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |
|---|---|---|---|
| Абсолютное (А) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| Запечатанный (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | ||
| Параметр | Тип | Макс | Единица |
| Нелинейность | ±0.15 | ±0.3 | % F.S |
| Повторяемость | 0.05 | 0.1 | % F.S |
| Гистерез | 0.05 | 0.1 | % F.S |
| Нулевой выход | 0±1 | 0±2 | mV |
| Выход в полном масштабе (≤20KPa) | 50±10 | 50±30 | mV |
| Выход в полном масштабе (≥ 35 кПа) | 100±10 | 100±30 | mV |
| Сдвиг температуры с нулевым смещением (≤ 20 КПа) | ± 1 | ±2 | % F.S |
| Температура сдвига с нуля (≥ 35 кПа) | ±0.5 | ± 1 | % F.S |
| Полномасштабный температурный дрейф (≤20KPa) | ± 1 | ±2 | % F.S |
| Полномасштабный температурный дрейф (≥ 35 кПа) | ±0.5 | ± 1 | % F.S |
| Компенсируемая температура (≤20 КПа) | 0 ~ 50 | oC | |
| Компенсированная температура (≥ 35 кПа) | 0 ~ 70 | oC | |
| Операционная температура | -20~80 | oC | |
| Температура хранения | -40 ~ 125 | oC | |
| Допустимая перегрузка | Возьмите меньшее значение между 3 раз полной шкалы или 120MPa | ||
| Давление взрыва | Пять раз больше, чем в полной шкале. | ||
| Долгосрочная стабильность | 00,2% Ф.С. / Год | ||
| Материал диафрагмы | 316L | ||
| Сопротивление изоляции | ≥ 200MΩ 100VDC | ||
| Вибрация | Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz | ||
| Шок | 100 г, 11 мс | ||
| Время ответа | ≤ 1 мс | ||
| О-кольцо печать | Нитриловый или фторный каучук | ||
| Заполнительная среда | Кремниевое масло | ||
| Вес | ~ 63 грамма | ||
- Обеспечить надлежащее соответствие между размером ядра и корпусом передатчика для требуемой герметичности
- Выровнять корпус вертикально и применять даже давление во время сборки, чтобы избежать повреждения компенсационной пластины
- Указать специальные инструкции, если измерительная среда несовместима с диафрагмой ядра или корпусным материалом (316L)
- Избегайте нажимания на диафрагму датчика руками или острыми предметами, чтобы избежать повреждения
- Сохраняйте порты ядра примера давления открытыми для атмосферы и предотвратите попадание воды, пара или коррозионных сред

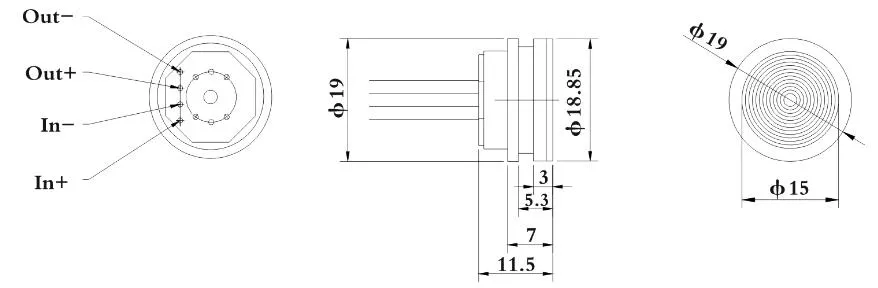

- Ссылка на фактическую маркировку ядра для конфигураций штифтового провода
Product Highlights
Сердечник OEM-датчика давления HT26: высота 7 мм, конструкция из нержавеющей стали, степень защиты IP65. Высокая стабильность, точность ±0,3% полной шкалы, время отклика 1 мс. Возможность настройки для измерения газа/жидкости в промышленных целях. Производительность 50 000 единиц в год.
