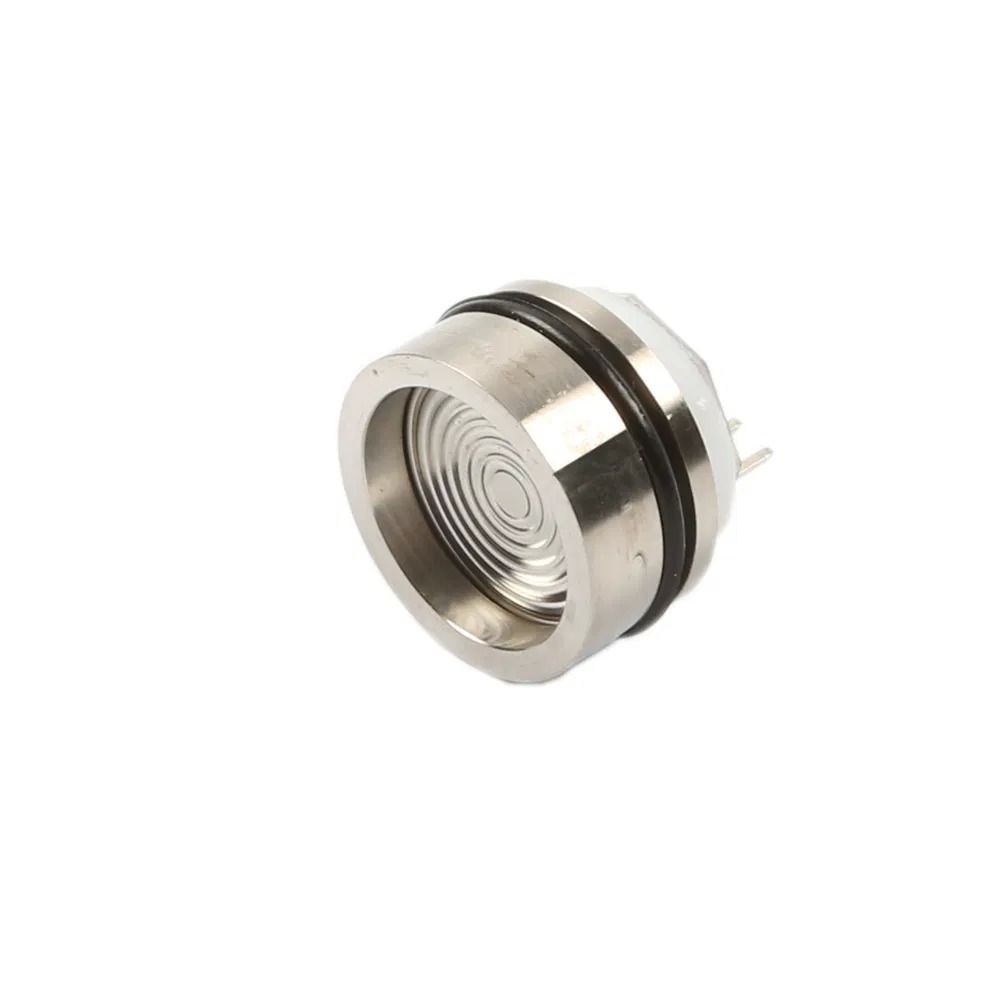

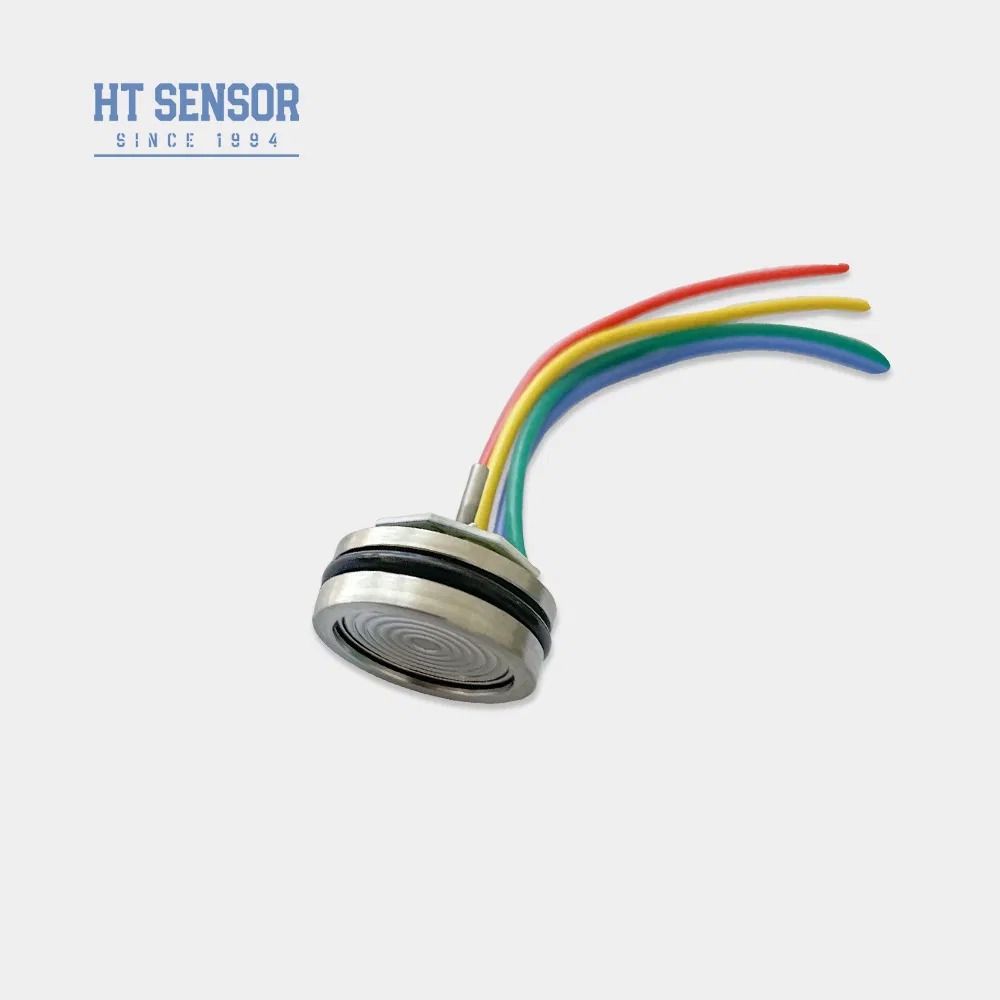

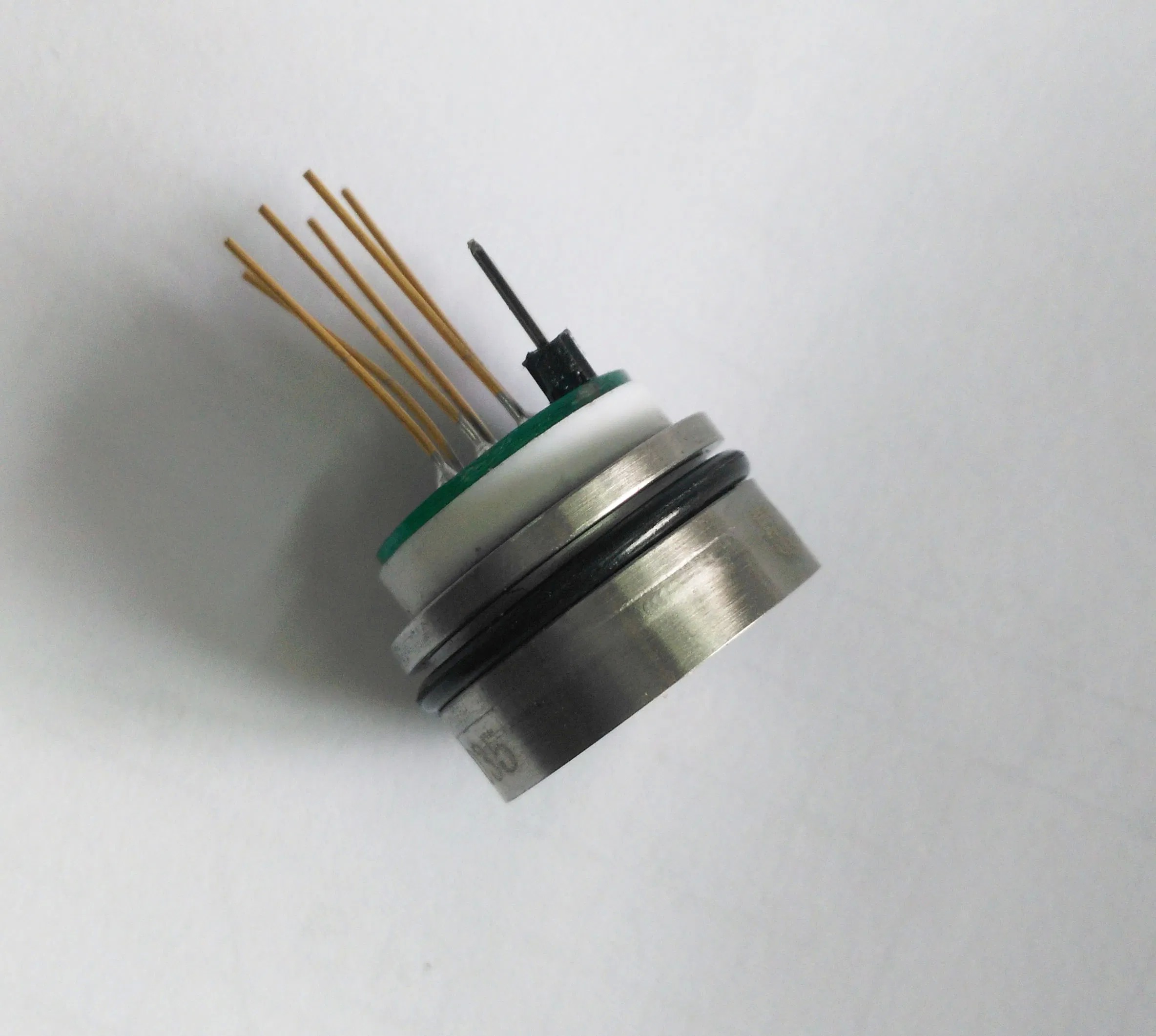

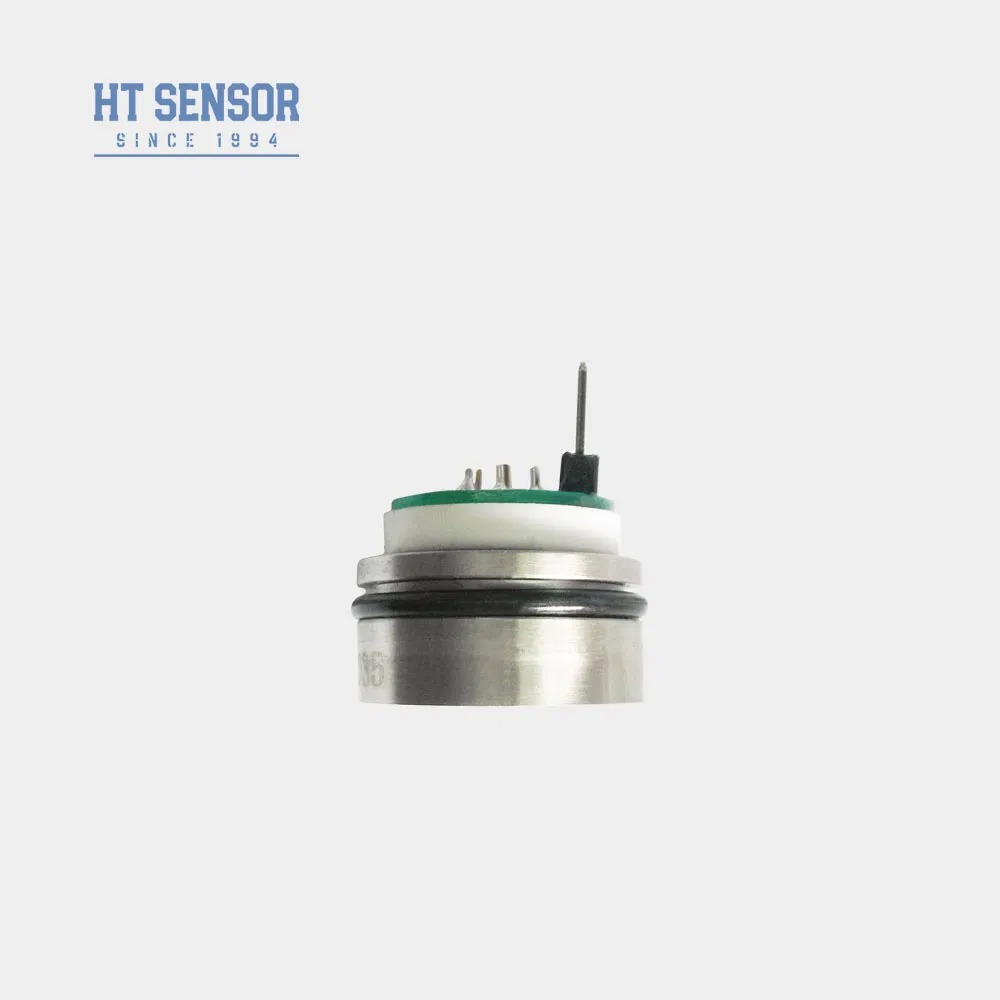

Баоджи Хенгтонг HT26V сенсорный элемент давления для ядра датчика давления передатчика
Product Details
| Модель №.: | HT26V | Выходной сигнал: | Аналоговый тип |
|---|---|---|---|
| Материал: | нержавеющая сталь | Тип проводки: | Четырехпроводный |
| Измерительная среда: | Газ и жидкость | IP-рейтинг: | IP65 |
| Источник питания: | 5-10 В постоянного тока | Выход: | 10 мв/в |
| Диаметр: | 19 мм | Высота: | 7-10mm |
| Входное сопротивление: | 4КОм~20КОм | Выходной импеданс: | 2,5 кОм ~ 6 кОм |
| Рабочая температура: | -20~80oC | Температура хранения: | -40~125°С |
| Масса: | ~ 25 г | ||
| Выделить |
Датчик давления HT26V,Силиконовый датчик давления для передатчика,Датчик давления Baoji Hengtong с гарантией |
||
Product Description
.pd-content { font-size: 14px !important; margin-bottom: 15px;}
- .pd-feature-list li, .pd-application-list li, .pd-electrical-list li { margin-bottom: 5px;}
- .pd-table { width: 100%; border-collapse: collapse; margin: 15px 0; font-size: 14px !important;}
- .pd-table th, .pd-table td { border: 1px solid #ddd !important; padding: 8px; text-align: left;}
- .pd-image { max-width: 100%; height: auto; margin: 10px 0; display: block;}
- .pd-faq-question { font-weight: bold; margin: 10px 0 5px 0; font-size: 14px !important;}
- .pd-faq-answer { margin-bottom: 15px; font-size: 14px !important;}
- .pd-note { background-color: #f8f9fa; padding: 10px; border-left: 3px solid #3498db; margin: 15px 0; font-size: 14px !important;}
- Кремниевый пьезорезистивный датчик давления HT26V
- HT26V - это кремниевый пьезорезистивный датчик давления, оснащенный высокостабильным диффузионным кремниевым элементом. Дифференциальное давление измеряемой среды передается на кремниевую диафрагму через изолирующую диафрагму 316L и герметичное силиконовое масло. Используя пьезорезистивный эффект диффузионного кремния, он точно измеряет давление жидкостей и газов. Датчик включает в себя уплотнительное кольцо для герметизации давления, обеспечивающее простоту установки.
- Особенности продукта
- Подача постоянного напряжения со стандартными выходными сигналами
- Высокая надежность и отличная стабильность
| Применения | Объекты промышленных процессов, включая нефтяную, химическую, металлургическую, энергетическую и гидрологическую отрасли | Морская и авиационная промышленность | |
|---|---|---|---|
| Гидравлические и пневматические системы управления | Приложения для управления технологическими процессами | ||
| Электрические характеристики | Питание: ≤10 В постоянного тока | ||
| Выходное напряжение общего режима: 50% от входного (типовое значение) | Входное сопротивление: 4 кОм~20 кОм | Выходное сопротивление: 2,5 кОм~6 кОм | Электрическое соединение: высокотемпературный провод 100 мм, ленточный кабель и штыревые разъемы |
| Параметры производительности | Диапазон измерения | Манометрическое (G) | %F.S |
| Абсолютное (A) | Тип | Макс. | %F.S |
| Параметр | Тип | Макс. | %F.S |
| Нелинейность | ±0,15 | ±0,3 | %F.S |
| Повторяемость | 0,05 | 0,1 | %F.S |
| Гистерезис | 0,05 | 0,1 | %F.S |
| Выход смещения нуля | 100±1 | 0±2 | %F.S |
| Выход при полной шкале (≤20 кПа) | ±1 | ±2,5 | %F.S |
| Выход при полной шкале (≥35 кПа) | 100±1 | 100±2 | %F.S |
| Дрейф смещения нуля по температуре (≤20 кПа) | ±1 | ±2,5 | %F.S |
| Дрейф смещения нуля по температуре (≥35 кПа) | ±0,8 | %F.S | |
| %F.S | Дрейф полной шкалы по температуре (≤20 кПа) | %F.S | |
| ±2 | %F.S | %F.S | |
| ±0,8 | ±1,5 | %F.S | |
| Компенсированная температура (≤20 кПа) | 0~50 | ||
| ºC | Компенсированная температура (≥35 кПа) | ||
| 0~70 | ºC | Рабочая температура | |
| -20~80 | ºC | ||
| Температура хранения | -40~125 | ||
| ºC | Допустимая перегрузка | ||
| В 3 раза больше полной шкалы | Разрывное давление | ||
| В 5 раз больше полной шкалы | Долгосрочная стабильность | ||
| 0,2 % | F.S/год | ||
| Материал диафрагмы | 316L | ||
| Сопротивление изоляции | ≥200MΩ 100 В постоянного тока |
Вибрация
Силиконовое масло
Вес
~25 г
Параметры протестированы при постоянном напряжении 10 В и температуре окружающей среды 25ºC
Конструкция
Трубка давления
Product Highlights
Кремниевый пьезорезистивный датчик давления HT26V с диафрагмой из нержавеющей стали 316L. Высокая надежность, отличная стабильность, класс IP65. Настраиваемый для промышленного применения. OEM/ODM доступен с годовой производительностью 50 000 единиц.
