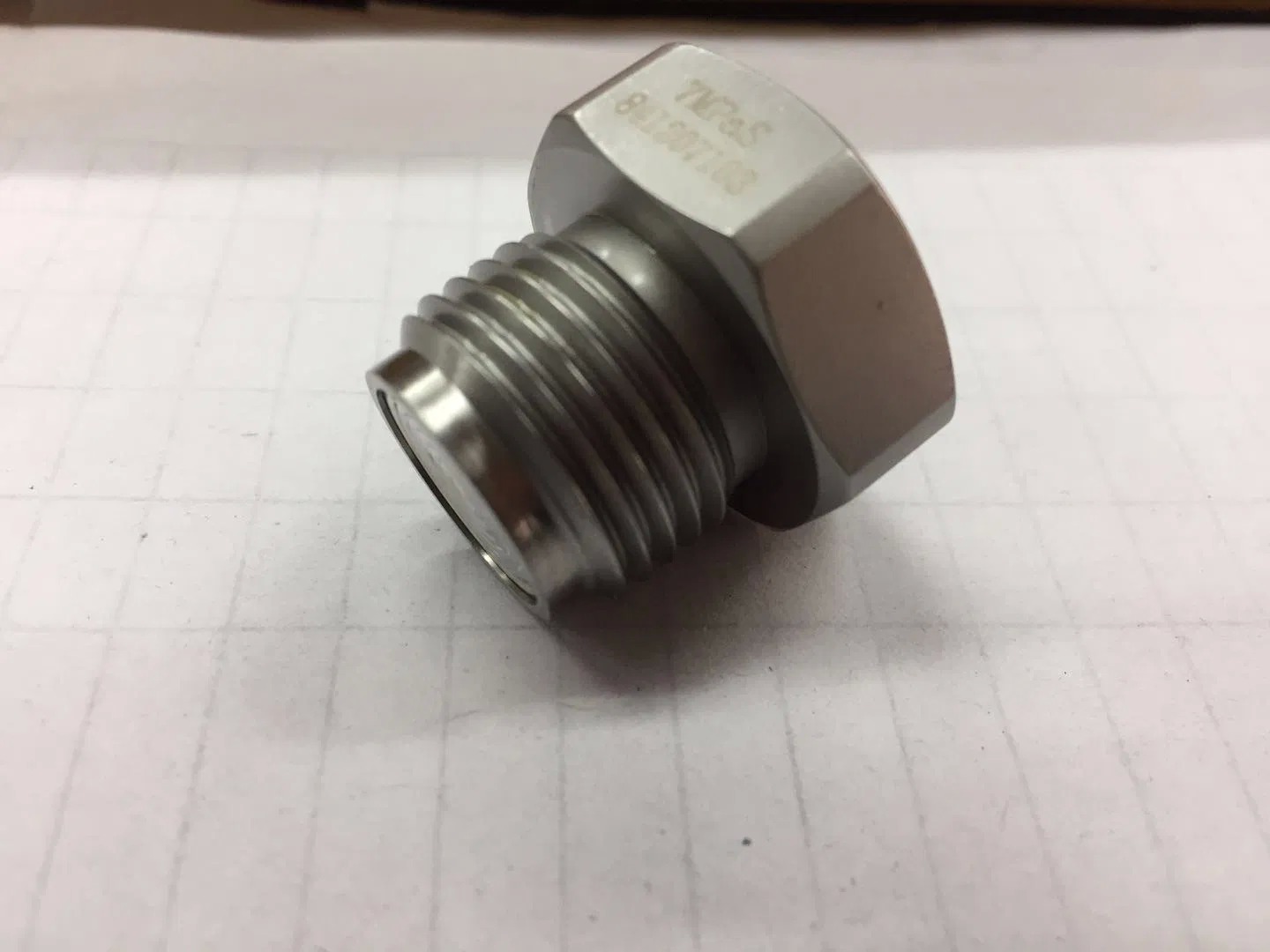

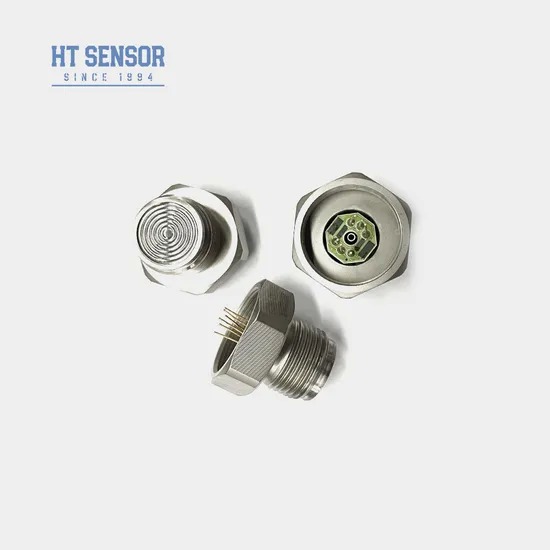

10VDC мощность HT24V Кремниевой датчик давления ячейка G1/2 уровня датчик Сплав датчик давления Ядро
Product Details
| Выходной сигнал: | Аналоговый тип | Материал: | нержавеющая сталь |
|---|---|---|---|
| Тип проводки: | Четырехпроводный | IP-рейтинг: | IP65 |
| Источник питания: | 10 В | Тип резьбы: | G1/2 M20*1,5 1/2NPT |
| Входное сопротивление: | 4КОм~20КОм | Выходной импеданс: | 2,5 кОм ~ 6 кОм |
| Рабочая температура: | -20~80oC | Температура хранения: | -40~125°С |
| Масса: | ~55 г | Материал диафрагмы: | 316Л |
| Выделить |
Датчик давления 10ВД HT24В,Датчик уровня G1/2 с гарантией,кремниевая камера датчика давления |
||
Product Description

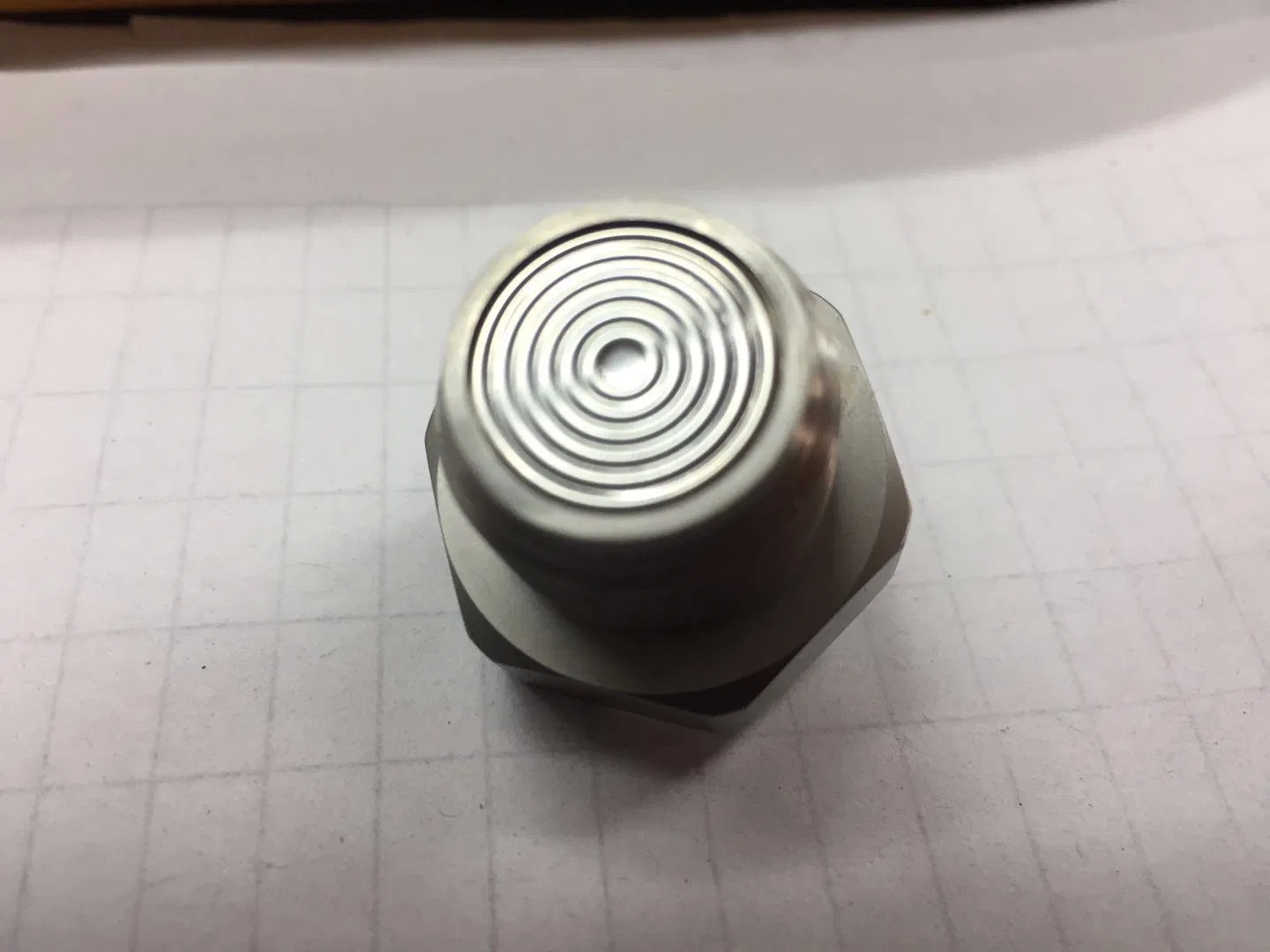

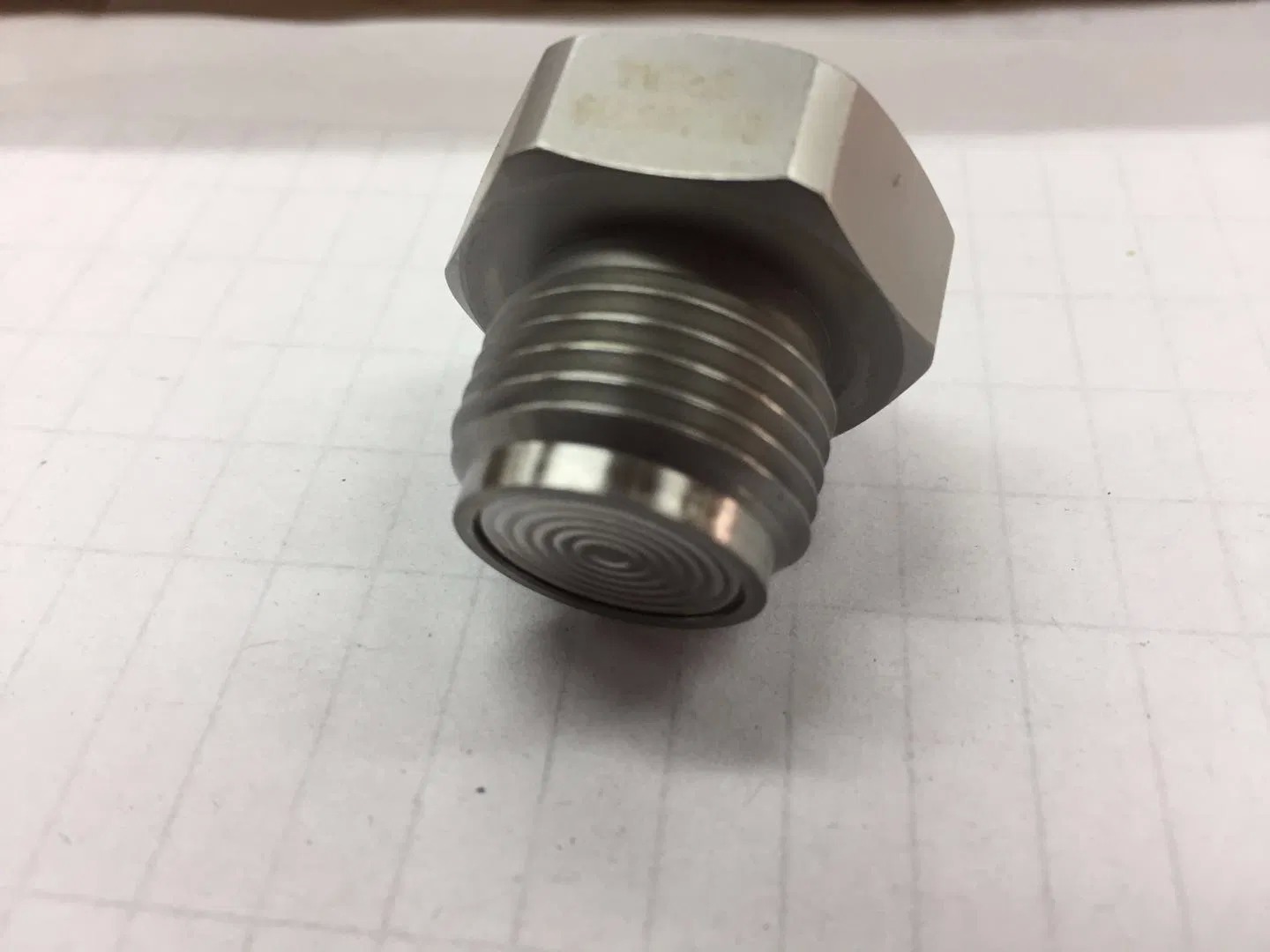

HT24V - это датчик давления с плоской диафрагмой, оснащенный высокостабильным чипом из диффузионного кремния. Его инновационная конструкция передает давление на чувствительный чип через диафрагму из нержавеющей стали, защищенную герметичным силиконовым маслом. Конструкция с плоской диафрагмой облегчает очистку и способствует исключительной надежности, что делает его идеальным для применения в пищевой, гигиенической и других отраслях, требующих строгих стандартов чистоты и точности.
- Передовая технология с корпусом из нержавеющей стали 316L и премиальными материалами диафрагмы, включая титан и Hastelloy
- Толстопленочные схемы для температурной компенсации и коррекции нулевой точки
- Выдающаяся надежность, повторяемость и стабильность
- Конструкция с плоской диафрагмой для легкой очистки и обслуживания
- Измерение давления некоррозионных газов и жидкостей с совместимостью с нержавеющей сталью 316L
- Обработка в пищевой промышленности и производстве напитков
- Системы управления промышленными процессами
- Применение в фармацевтическом производстве
- Питание: ≤10 В постоянного тока
- Выходное напряжение синфазного сигнала: 50% от входного (типичное значение)
- Входное сопротивление: 4KΩ~20KΩ
- Выходное сопротивление: 2.5KΩ~6KΩ

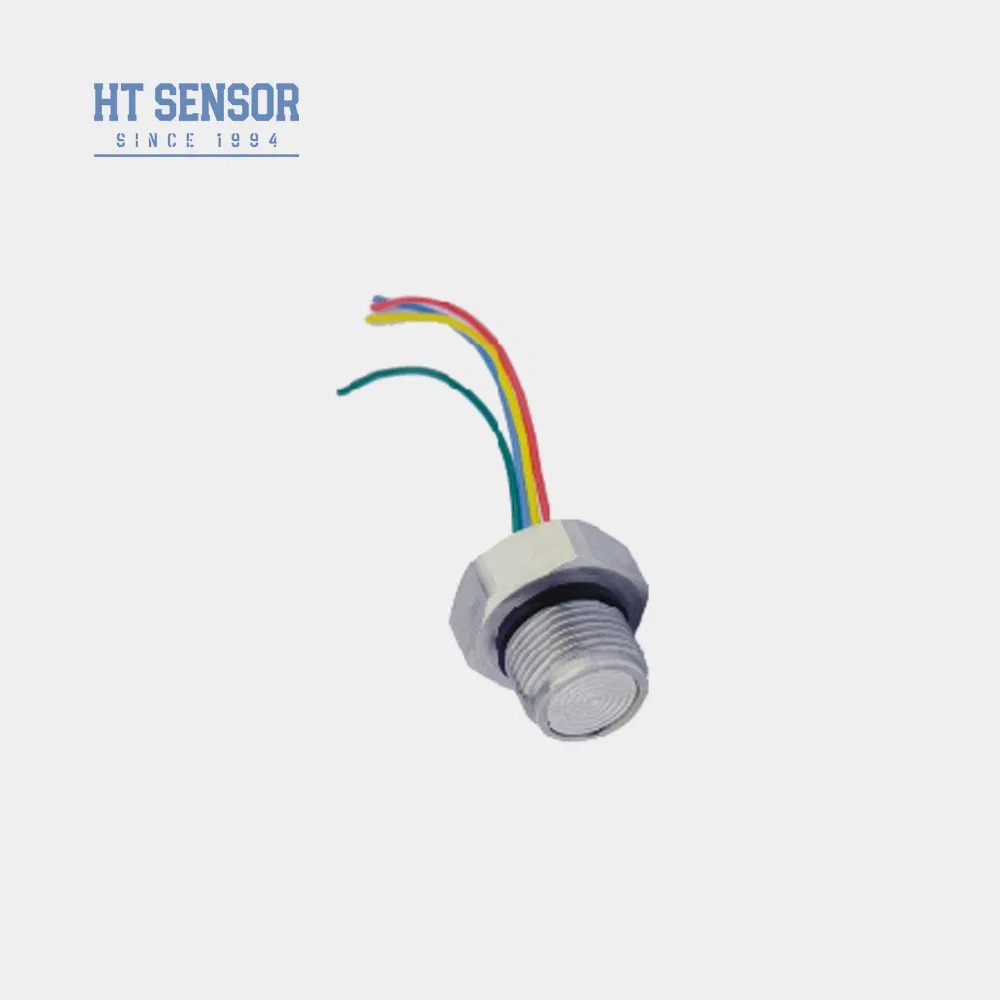

- Электрическое подключение: высокотемпературный провод 100 мм, ленточный кабель
| Диапазон измерения | Манометрическое (G) | 10 кПа, 20 кПа, 35 кПа, 100 кПа, 200 кПа, 350 кПа, 1000 кПа, 2000 кПа | |
|---|---|---|---|
| Абсолютное (A) | 100 кПаА, 200 кПаА, 350 кПаА, 700 кПаА, 1000 кПаА, 2000 кПаА | ||
| Герметичное (S) | 3500 кПаS, 7 МПаS, 10 МПаS, 20 МПаS, 35 МПаS | ||
| Параметр | Тип | Макс. | Единица измерения |
| Нелинейность | ±0.15 | ±0.3 | %F.S |
| Повторяемость | 0.05 | 0.1 | %F.S |
| Гистерезис | 0.05 | 0.1 | %F.S |
| Выход смещения нуля | 0±1 | 0±2 | мВ |
| Выход при полной шкале (≤20 кПа) | 50±1 | 50±2 | мВ |
| Выход при полной шкале (≥35 кПа) | 100±1 | 100±2 | мВ |
| Температурный дрейф смещения нуля (≤20 кПа) | ±1 | ±2.5 | %F.S |
| Температурный дрейф смещения нуля (≥35 кПа) | ±0.8 | ±1.5 | %F.S |
| Температурный дрейф полной шкалы (≤20 кПа) | ±1 | ±2 | %F.S |
| Температурный дрейф полной шкалы (≥35 кПа) | ±0.8 | ±1.5 | %F.S |
| Компенсированная температура (≤20 кПа) | 0~50 | ºC | |
| Компенсированная температура (≥35 кПа) | 0~70 | ºC | |
| Рабочая температура | -20~80 | ºC | |
| Температура хранения | -40~125 | ºC | |
| Допустимая перегрузка | Примите меньшее значение между 3-кратным значением полной шкалы или 60 МПа | ||
| Разрывное давление | 5X от полной шкалы | ||
| Долгосрочная стабильность | 0.2 % F.S/год | ||
| Материал диафрагмы | 316L | ||
| Сопротивление изоляции | ≥200MΩ 100 В постоянного тока | ||
| Вибрация | Отсутствие изменений в условиях 10gRMS, от 20 Гц до 2000 Гц | ||
| Удар | 100 г, 11 мс | ||
| Время отклика | ≤1 мс | ||
| Уплотнительное кольцо | Нитрильный каучук или фторкаучук | ||
| Заполняющая среда | Силиконовое масло | ||
| Вес | ~55 г | ||
Параметры тестируются при следующих условиях: постоянное напряжение 10 В и температура окружающей среды 25ºC
- Обеспечьте надлежащую посадку между размером сердечника и корпусом передатчика во время сборки для достижения требуемой герметичности.
- Во время сборки корпуса соблюдайте вертикальное выравнивание и прикладывайте равномерное давление, чтобы избежать заклинивания или повреждения компенсационной пластины.
- Если измеряемая среда несовместима с диафрагмой сердечника и материалом корпуса (316L), предоставьте специальные инструкции при заказе.
- Избегайте надавливания на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение от деформации или прокола.
- Держите порт давления манометрического сердечника открытым для атмосферы и предотвращайте попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления сердечника.
- Если требуется изменение выводов контактов, обратитесь к этикетке на фактическом сердечнике для правильной конфигурации.
Product Highlights
Кремниевый датчик давления HT24V с питанием 10 В постоянного тока, классом защиты IP65 и стабильностью 0,2% полной шкалы в год. Имеет промывную диафрагму из нержавеющей стали 316L для легкой очистки в пищевой и фармацевтической промышленности. Настраиваемая производственная мощность 50 000 единиц в год.
