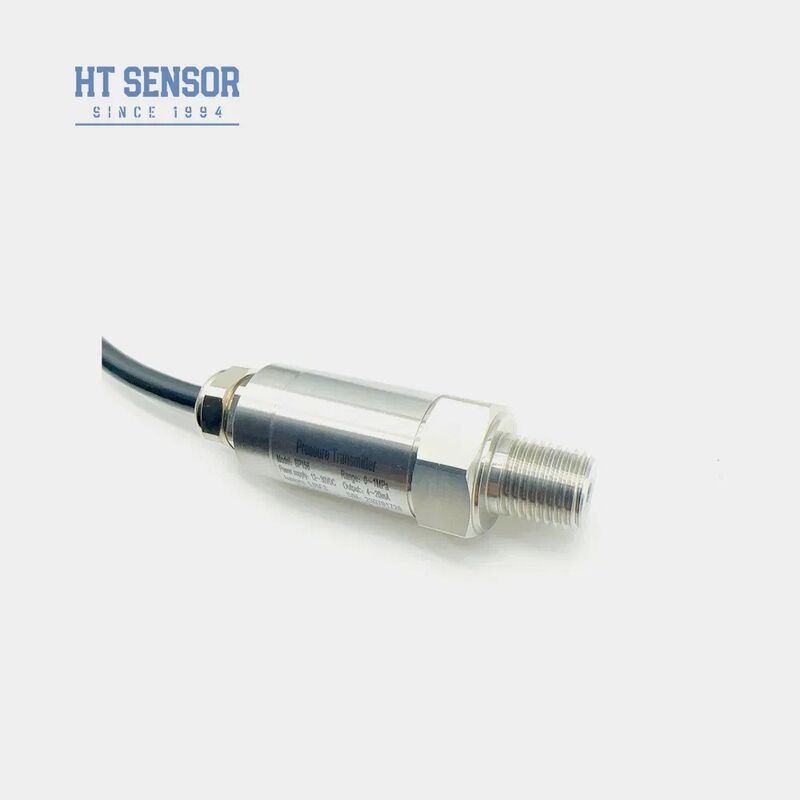

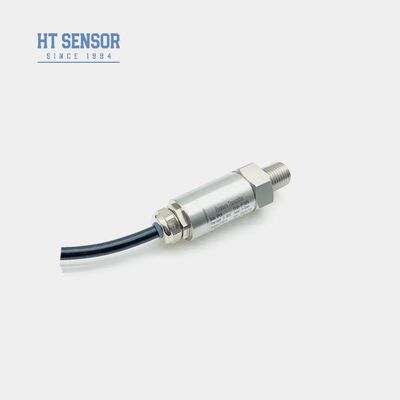

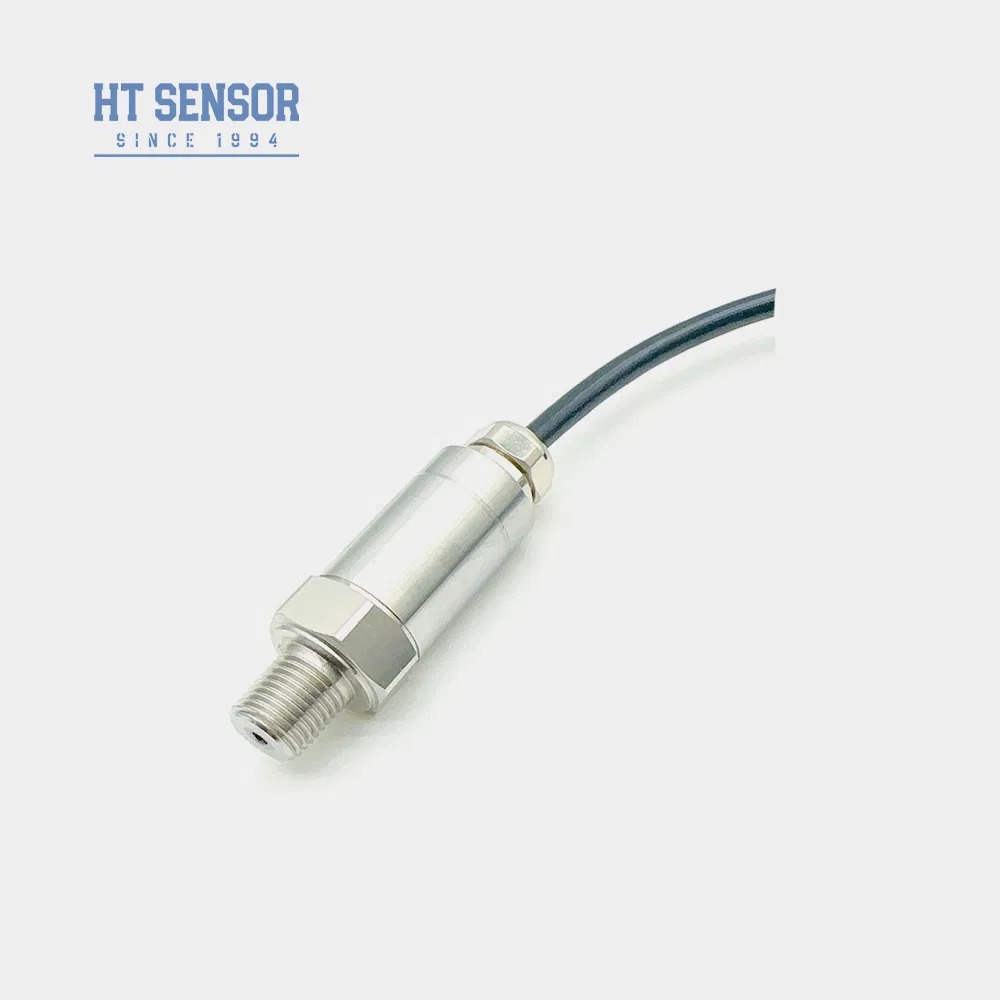

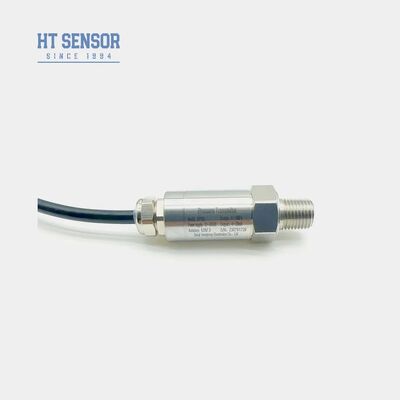

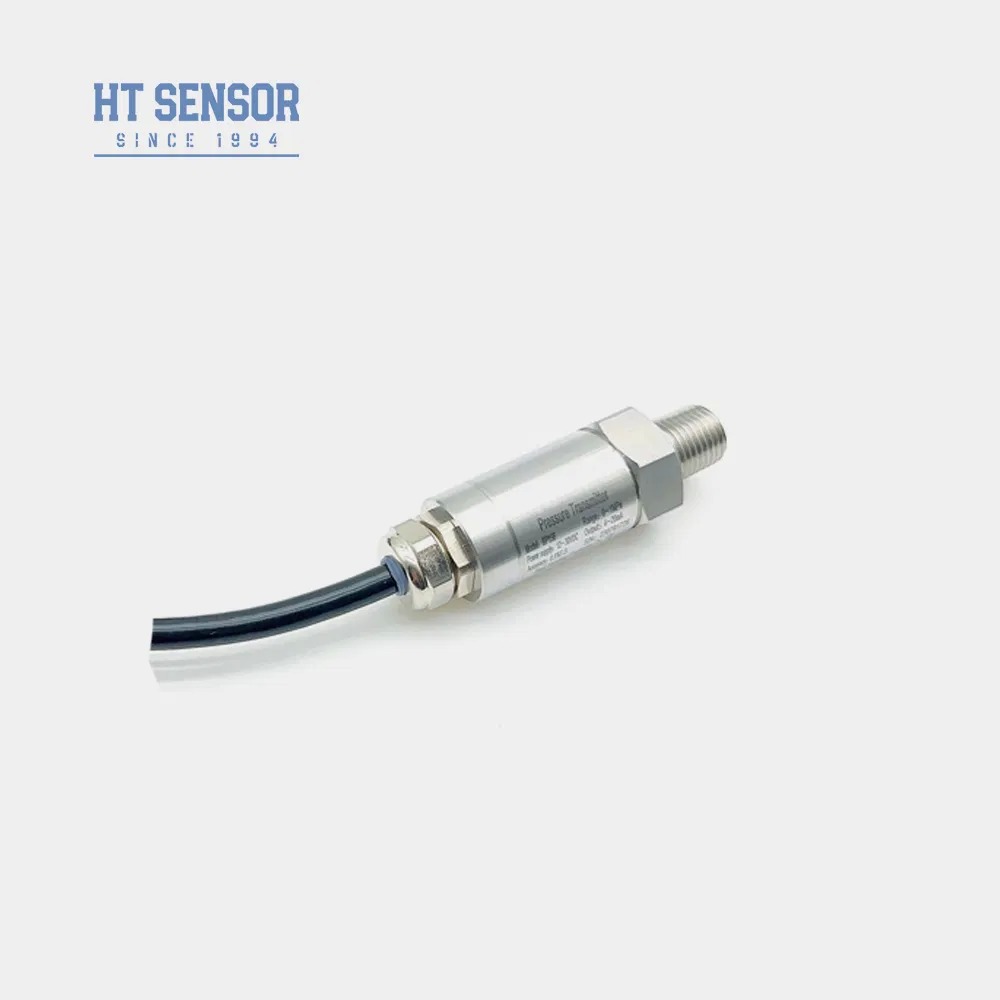

Высокоточный кремниевый датчик давления, датчик давления воздуха, промышленный, с датчиком HT
Product Details
| Модель №.: | BP156 | Измерительная среда: | Газ и жидкость |
|---|---|---|---|
| Диапазон давления: | 0kPa~10kPa...40MPa | IP-рейтинг: | IP65 |
| Тип давления: | Измерительное давление, абсолютное давление, герметическое давление | Эксплуатационная температура.: | -20 ℃ ~ 80 ℃ |
| Перегрузочная способность: | ≤ 1,5 раза от номинального диапазона | Точность @ 25ºC: | ± 0,25% (тип.) ± 0,5% (макс.) |
| Долгосрочная стабильность: | ± 0,1%FS/год (тип.) ± 0,2%FS/год (макс.) | Материал диафрагмы: | 316Л |
| Сопротивление изоляции: | 100 МОм 100 В постоянного тока | Масса: | ~ 0,25 кг |
| Выделить |
Высокоточный датчик давления кремния,Промышленный передатчик давления воздуха,Датчик давления с датчиком HT |
||
Product Description
- Широкий диапазон измерений с конструкцией из нержавеющей стали
- Доступны различные конфигурации интерфейсов давления
- Квалификация защиты IP65 с полностью нержавеющей стальной конструкцией
- Возможность нулевой и полномасштабной калибровки
- Высокая точность измерений
- Измерение давления не коррозионных газов и жидкостей с использованием нержавеющей стали 316L
- Приложения в морской и авиационной промышленности
- Мониторинг промышленных процессов в нефтедобывающей, химической, металлургической, энергетической и гидрологической отраслях
- Гидравлические и пневматические системы управления
| Диапазон измерений | 0kPa ~ 10kPa...40MPa |
|---|---|
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Мощность перегрузки | ≤ 1,5 раз номинальный диапазон |
| Точность @ 25oC | ±0,25% (типичные) ±0,5% (максимальные) |
| Повторяемость и гистереза | 0.02% F.S. (обычный) 0.05% F.S. (максимальный) |
| Долгосрочная стабильность | ± 0,1% F.S./Year (типичный) ± 0,2% F.S./Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа | 2.4 кГц |
| Компенсационная температура | 0-70oC ((≤10MPa, настраивается) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C ~ 120°C |
| Сопротивление вибрации | 10g, 55Hz ~ 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Ex ia IIC T6 Га |
| Рейтинг защиты | IP65 |
| Печать O-Ring | Фторированная резина |
| Вес | ~ 0,25 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
|---|---|---|
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода | |
| 0/1 ~ 5 В 0/1 ~ 10В 0.5 ~ 4.5 В |
5VDC |
- Обеспечить совместимость измеряемой среды с материалами, контактирующими с продуктом
- Взорвательные модели не включают головы цифровых дисплеев
- Передатчики с ЖК-дисплеем или светодиодным дисплеем требуют питания ≥ 20 ВДЦ
- Установка защитных устройств от молнии и обеспечение надлежащего заземления для надежной работы
- Для температуры работы ниже -20oC, выберите уплотнители O-Ring EPDM
- Продолжительность кабеля по умолчанию составляет 1,5 м (полиэтиленовый материал).
- Укажите специальные требования к вибрации, ударам или электромагнитным помехам.
| BP15X | Аналоговый передатчик давления |
|---|---|
| Код | Конструкция |
| 5 | Пакардская розетка |
| 6 | Запечатанный кабель прямого выхода 1,5 метра |
| 7 | Мини-коннектор Хиршмана |
| 8 | Большой соединитель Хиршмана |
| Диапазон измерений | 0kPa ~ 10kPa...5MPa (0-X) КПА или МПа. |
| Код | Силовое питание |
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Прочие |
| Код | Выходной сигнал |
| S1 | 4 ~ 20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0 ~ 5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 00,5-4,5 ВДС |
| Код | Подсоединение под давлением |
| J1 | M20x1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Другие (¢ 50,4 фланца) |
| Код | Электрическое соединение |
| В1 | Хиршманн |
| В2 | PG7 |
| В3 | Кабель запечатанный выход 1,5 метра |
| В4 | Прочие |
| Код | Тип давления |
| G | Давление измерения |
| А. | Абсолютное давление |
| S | Запечатанное эталонное давление |
Product Highlights
BP156 высокоточный силиконовый передатчик давления Обзор продукции Передатчик давления BP156 использует в качестве элемента измерения сигнала технологию нефтяного ядра из силиконовой изоляционной мембраны, устойчивой к давлению серии HT.Схема обработки сигнала помещена в прочный корпус из нержавеюще...
