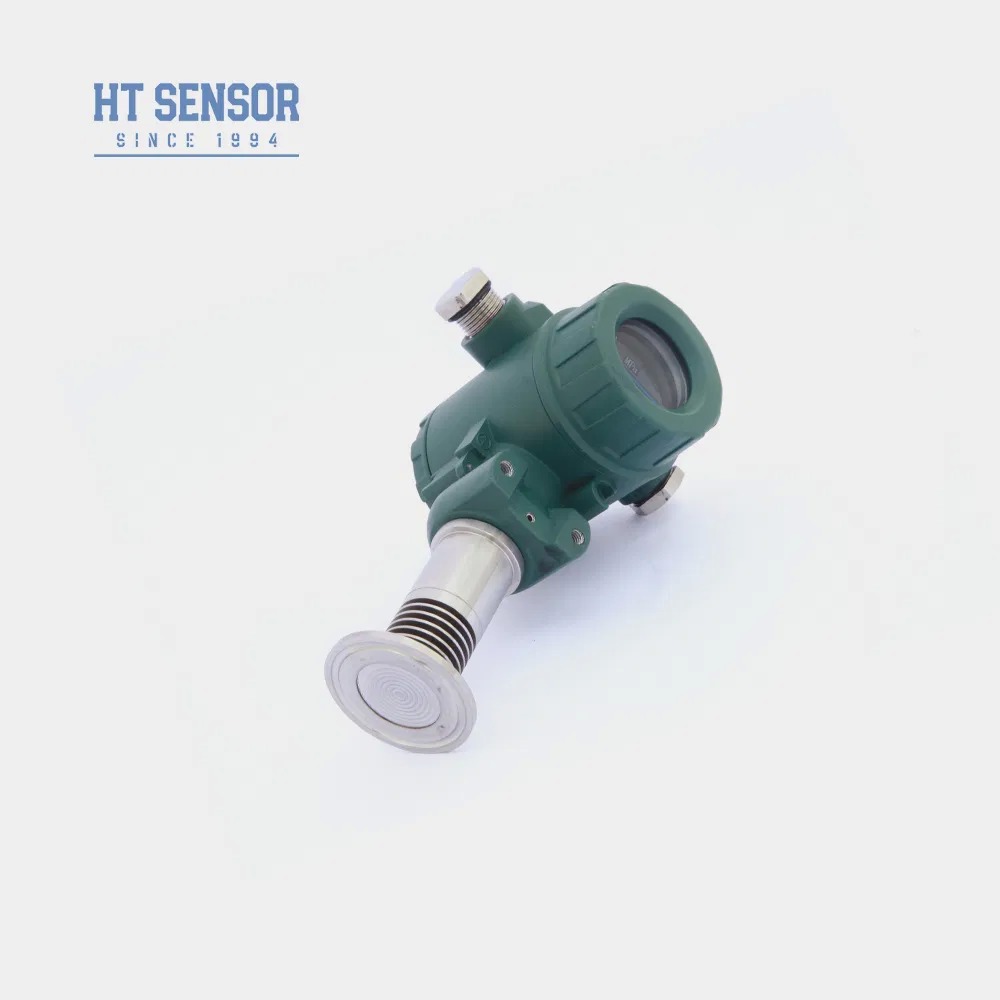

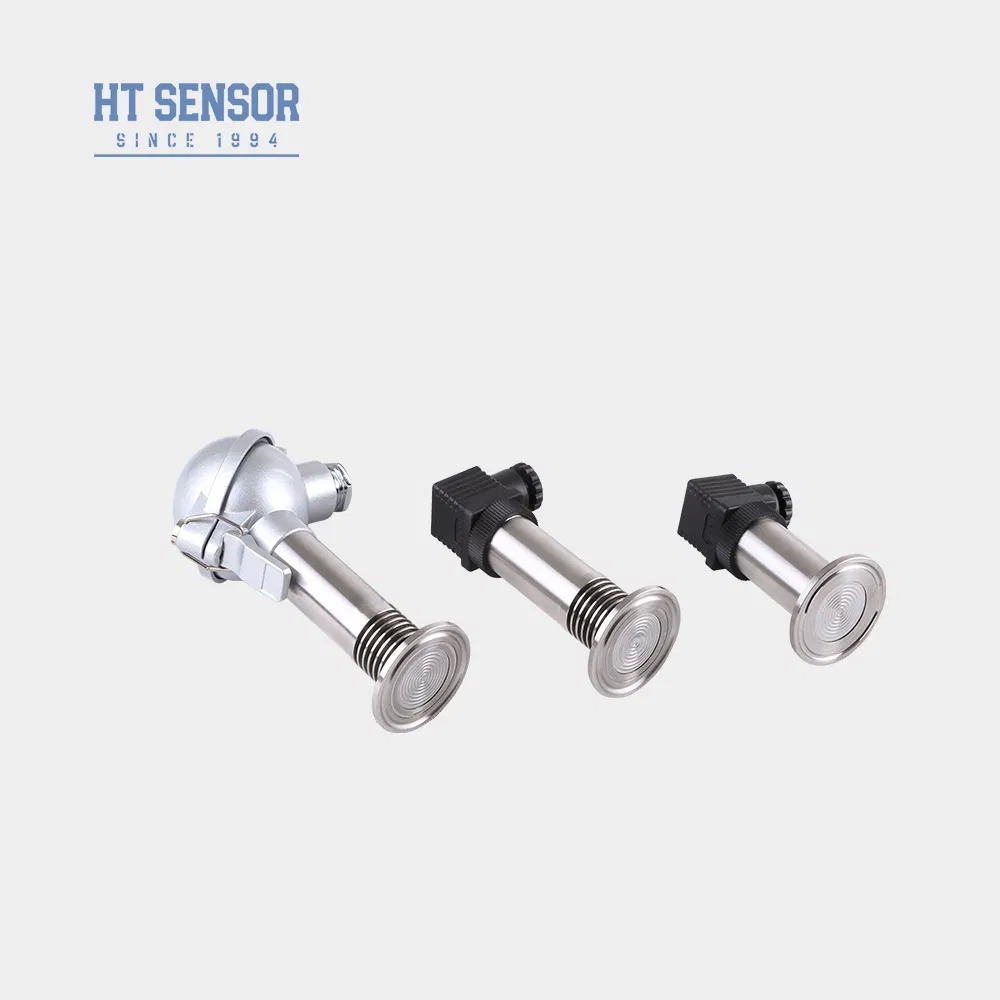

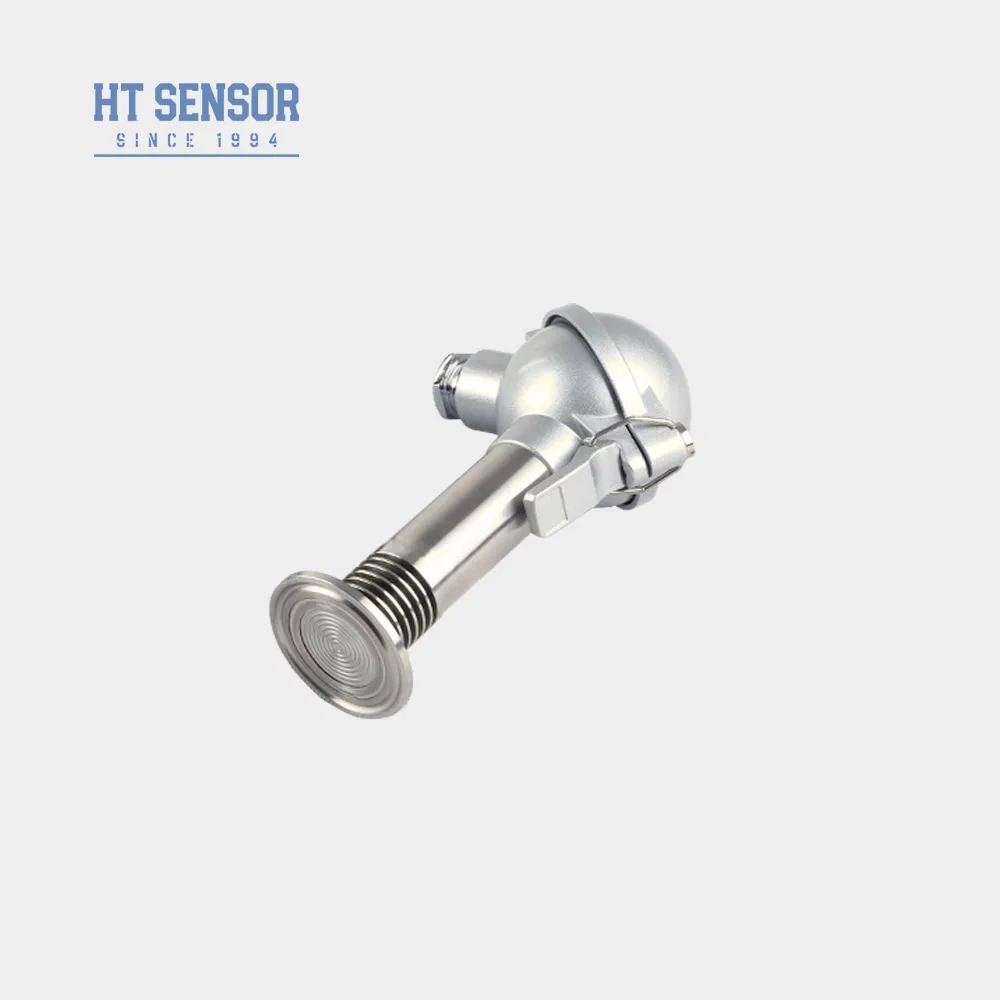

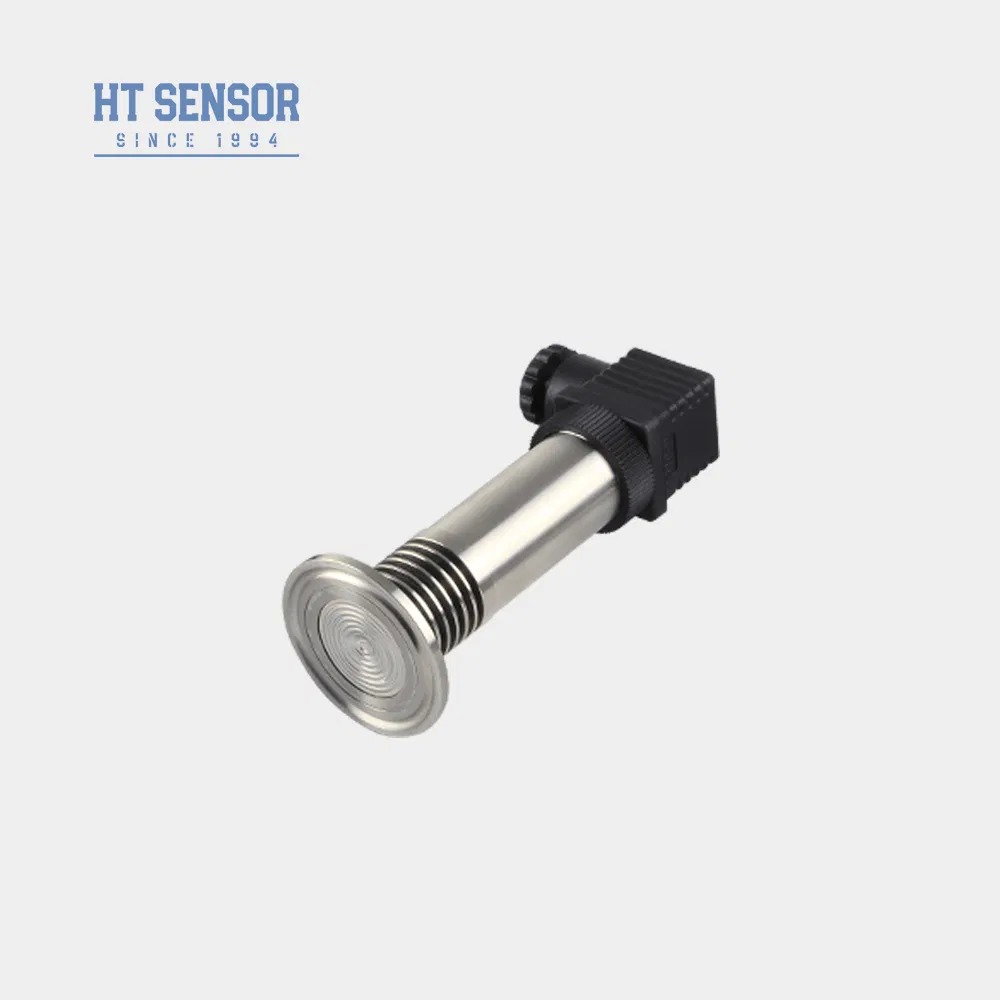

1.5" Хомут для установки датчика давления уровня с большой диафрагмой, высокотемпературного, для датчика давления
Название бренда:
HT SENSOR
Номер модели:
BP93420-IQT
Место происхождения:
Баоджи, Китай.
Сертификация:
ISO9001
Минимальное количество заказа:
1
Цена:
48
Подробная информация о продукте
| Модель №.: | BP93420-IQT | Точность: | 0,5% |
|---|---|---|---|
| Диапазон давления: | - 100 кПа... 0 кПа ~ 10 кПа... 100 МПа | Материал корпуса: | 304S.S. |
| Диапазон измерения: | 0~35КПа…~3,5МПа | Перегрузочная способность: | ≤ 1,5 раза от номинального диапазона |
| Рабочая температура: | -20ºC ~ 80ºC | Температура хранения: | -40ºC ~ 120ºC |
| Материал диафрагмы: | 316Л | Выходной сигнал: | 4 ~ 20 мА, 0 ~ 10/20 мА, 0/1 ~ 5 В, 0/1 ~ 10 В, 0,5 ~ 4,5 В, RS485 |
| Выделить |
Датчик давления с зажимом 1,5 дюйма,Передатчик высокой температуры и давления |
||
Описание продукта

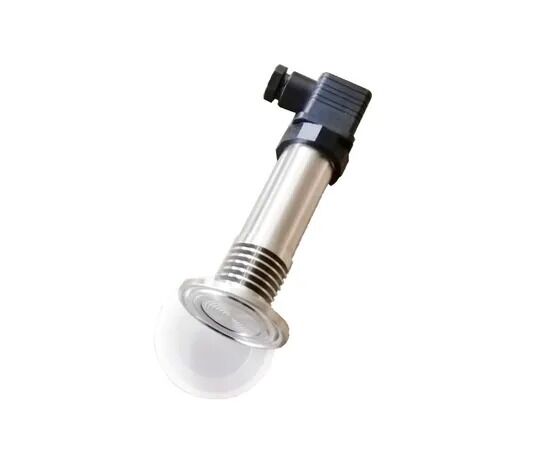

Зажим 1,5 дюйма для установки датчика давления высокого температурного уровня с большой диафрагмой
Датчик давления BP93420-IQ
Введение продукта
BP93420-IQT Зажим 1,5 мм для установки высокотемпературного преобразователя с большой диафрагмой. Схема обработки сигнала расположена внутри корпуса из нержавеющей стали и преобразует сигнал датчика в стандартный выходной сигнал. Этот датчик давления в основном используется в местах, где требуются высокие санитарные условия, обеспечивая надежные и точные измерения давления в гигиенических средах.
Особенности продукта
- Различные варианты интерфейса давления
- Разработан для гигиенических применений, чтобы предотвратить образование среднего накипи.
- Высокая точность благодаря конструкции, полностью изготовленной из нержавеющей стали.
- Легко чистить
Приложения
- Подходит для измерения неагрессивных газов и жидкостей с помощью 316L.
- Идеально подходит для защиты окружающей среды и химической промышленности.
- Используется в морской и авиационной промышленности.
- Хорошо подходит для использования в медицинской, биофармацевтической и пищевой гигиенической промышленности.
Параметры производительности
| Диапазон измерения | 0~35КПа…~3,5МПа |
|---|---|
| Тип давления | Манометрическое давление, абсолютное давление, давление уплотнения |
| Перегрузка | ≤ 1,5 раза от номинального диапазона |
| Точность при 25°C | ±0,25 % (типичное значение) ±0,5 % (максимум) |
| Повторяемость | 0,1% полной шкалы |
| Гистерезис | 0,1% полной шкалы |
| Долгосрочная стабильность | ±0,1% полной шкалы/год (типично) ±0,2% полной шкалы/год (максимум) |
| Температурный дрейф нулевой точки | ±0,02% полной шкалы/°C (≤100 кПа) ±0,01% полной шкалы/°C (>100 кПа) |
| Полномасштабный температурный дрейф | ±0,02% полной шкалы/°C (≤100 кПа) ±0,01% полной шкалы/°C (>100 кПа) |
| Частотная характеристика | 2,4 кГц |
| Компенсационная температура | -20-70°C (≤10 МПа, настраиваемый) |
| Рабочая температура | -20°К~80°К |
| Температура хранения | -40°К~120°К |
| Вибрация | 10 г, 55 Гц ~ 2 кГц |
| Материал корпуса | 304 316 л |
| Материал диафрагмы | 316Л |
| Сопротивление изоляции | 100 МОм 100 В постоянного тока |
| Класс взрывозащиты | Ex ia IIC T6 Ga |
| Рейтинг защиты | IP65 |
| Масса | ~0,55 кг |
Характеристики выходного сигнала
| Выходной сигнал | Напряжение питания | Тип выхода |
|---|---|---|
| 4~20мА | 12~30В постоянного тока | 2/3/4 провода |
| 0~10/20мА | 3 провода | |
| 0/1~5В 0/1~10 В 0,5 ~ 4,5 В |
5 В постоянного тока | |
| Протокол связи RS485 | 3,6~30 В/батарея | 4 провода |
Примеры выбора
Руководство по заказу
BP93420XX Датчик давления
Эскизная конструкция
| ИБ | Общий датчик давления |
|---|---|
| IX | Датчик давления с дисплеем |
| ИЕ | Ударопрочный авиационный датчик давления |
| ИИК/III | Промышленный датчик общего/дисплейного давления |
| ЕСЛИ | Влагостойкий датчик давления |
| ИИЭ/IIIЕ | Общие сведения/Дисплей датчика давления |
| В | Специальный датчик давления для систем кондиционирования воздуха |
| IC | Высокотемпературный датчик давления |
| IQ/IQT | Большая мембрана/высокотемпературный датчик давления |
Диапазон измерения
-100 кПа…0 кПа ~ 35 кПа…3,5 МПа
(0-X)КПа или МПа | X: указывает фактический диапазон измерения.
Источник питания
| Д1 | 24 В постоянного тока |
| Д2 | 5 В постоянного тока |
| Д3 | Другой |
Выходной сигнал
| С1 | 4~20 мА постоянного тока |
| С2 | 1~5 В постоянного тока |
| S3 | 0~5В постоянного тока |
| С4 | 0~10 мА постоянного тока |
| С5 | 0~20 мА постоянного тока |
| S6 | 0~10В постоянного тока |
| S7 | 0,5 ~ 4,5 В постоянного тока |
Электрическое соединение
| Б1 | Хиршманн |
| Б2 | Вилка PG7 |
| Б3 | Герметичный кабельный выход |
| Б4 | 2088 Промышленный корпус |
| Б5 | 2088 Промышленный корпус с дисплеем |
| Б6 | Другой |
Тип давления
| Г | Манометрическое давление |
| А | Абсолютное давление |
| С | Герметизированное эталонное давление |
Советы по заказу
- При выборе продукта убедитесь, что измеряемая среда совместима с контактными частями продукта.
- При размещении заказа обратите внимание, что продукция взрывозащищенного типа не включает в себя цифровые индикаторные головки.
- При заказе передатчиков с ЖК- или светодиодным дисплеем напряжение питания передатчика должно быть не ниже 20 В постоянного тока.
- Для обеспечения надежной работы изделия пользователям рекомендуется установить на объекте устройства молниезащиты и обеспечить надежное заземление изделия и источника питания.
- Номинальный диапазон рабочих температур уплотнительного кольца из фторкаучука составляет от -20°C до 250°C. Если рабочая температура изделия ниже -20°C, необходимо выбрать уплотнительное кольцо из EPDM.
- Длина кабеля по умолчанию составляет 1,5 м и доступна в трех материалах. Если не указано иное, он будет поставляться с полиэтиленовым кабелем. Если вам требуется другой материал кабеля, укажите его в заказе.
- При наличии особых требований, таких как сильная вибрация, мгновенная сила удара, сильные электромагнитные или радиочастотные помехи, сообщите об этом нашей компании и укажите их в заказе.
Информация о компании
Часто задаваемые вопросы
Вопрос: Каковы особенности ваших датчиков давления?
О: Высокая точность, долговечность и отличная производительность. Доступна настройка.
Вопрос: Могу ли я настроить специальные характеристики?
О: Да, наши инженеры могут адаптировать продукцию в соответствии с конкретными потребностями. Мы предоставляем услуги OEM и ODM.
Вопрос: Какова ваша производственная мощность?
Ответ: Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупномасштабных заказов. Тем не менее, рекомендуется заранее связаться с нашим отделом продаж, чтобы обеспечить бесперебойное производство и график доставки.
Вопрос: Каков типичный период доставки?
О: 5-8 рабочих дней для стандартных моделей. Индивидуальные продукты могут отличаться.
Вопрос: Как оцениваются продукты? Есть скидки?
О: конкурентоспособные цены со скидками для оптовых заказов или долгосрочных партнеров.
Вопрос: Какова гарантия на вашу продукцию? А послепродажное обслуживание?
О: Наш гарантийный срок составляет 24 месяца после отгрузки, и наш отдел послепродажного обслуживания ответит на ваши вопросы в течение 24 часов, удаленное обучение по сети ПК всегда доступно.
