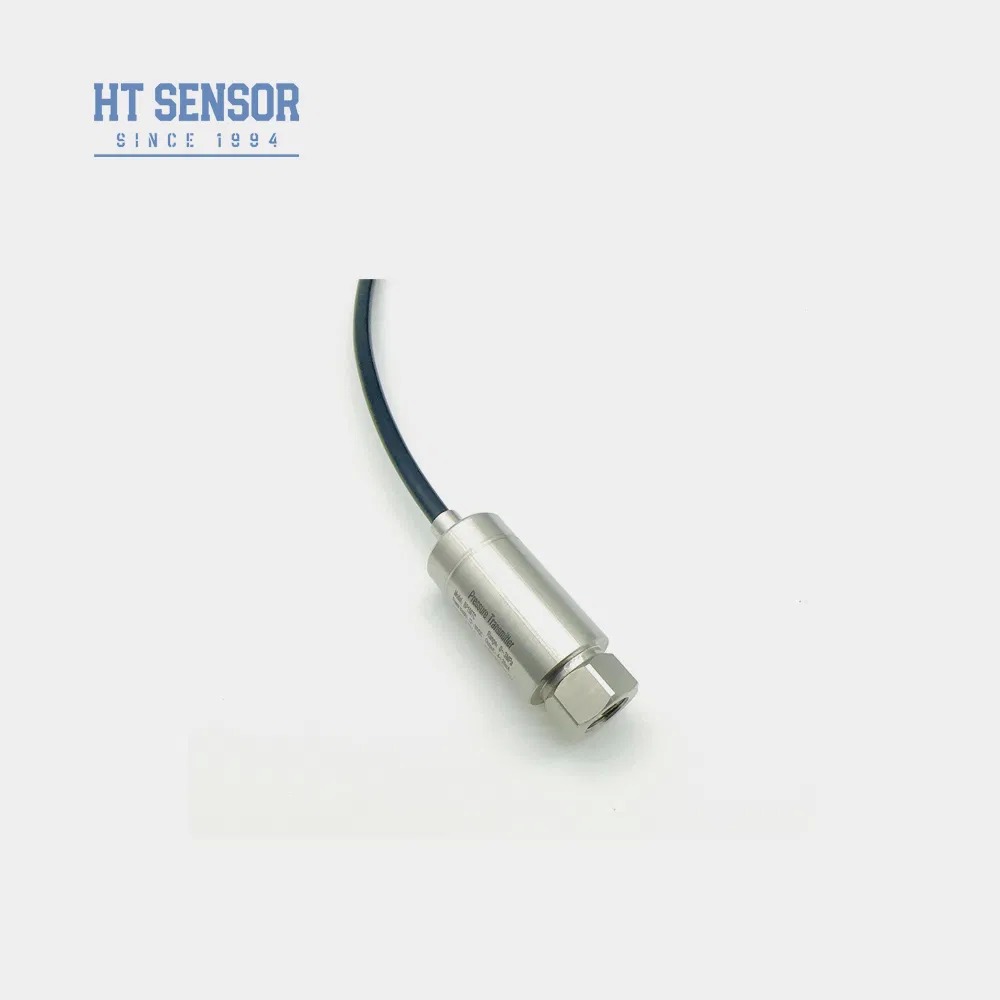

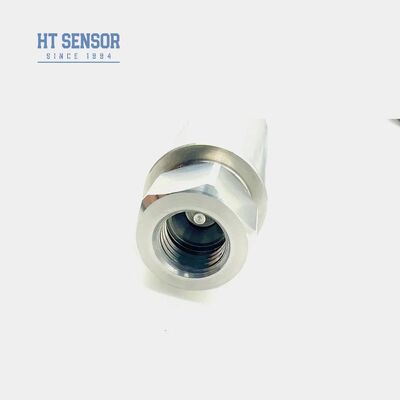

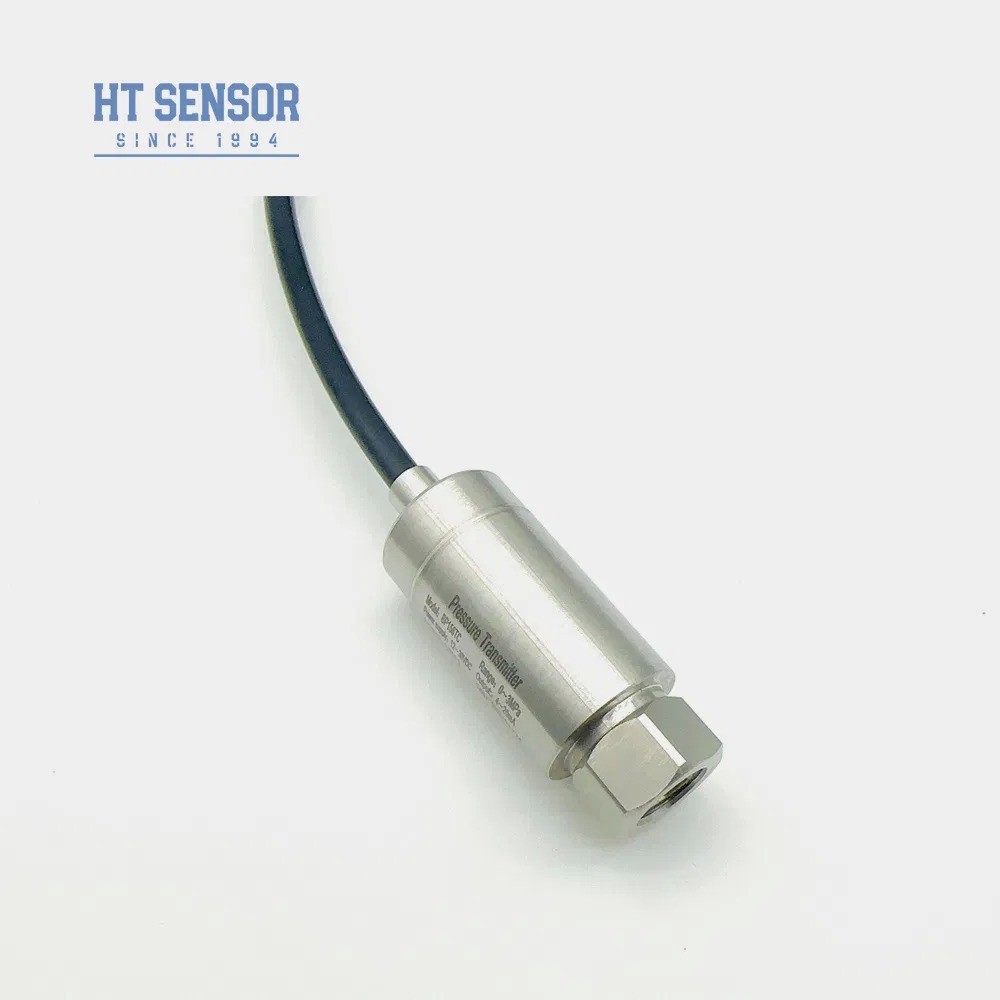

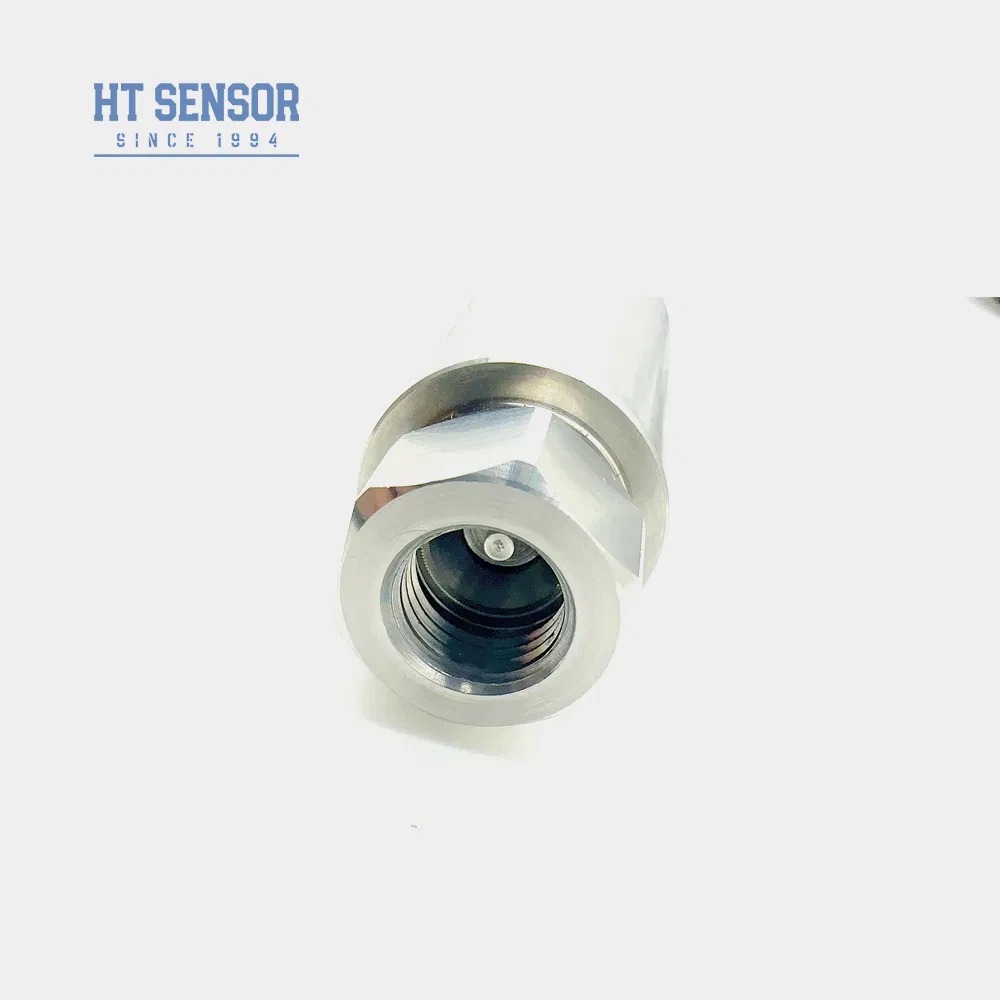

Hengtong 4-20mA Передатчик давления воздуха Кремниевый пиезорезистивный датчик давления Промышленный
Product Details
| Модель №.: | BP156 | Измерительная среда: | Газ и жидкость |
|---|---|---|---|
| Точность: | 0,5% | Диапазон давления: | 0kPa~10kPa...40MPa |
| IP-рейтинг: | IP65 | Тип давления: | Измерительное давление, абсолютное давление, герметическое давление |
| Материал корпуса: | 304 | Компенсационный временный.: | 0-70℃ |
| Материал диафрагмы: | 316Л | Выходной сигнал: | 4~20мА/0,5-4,5В |
| Напряжение питания: | 12~30 В постоянного тока/5 В постоянного тока | Тип выхода: | 2/3/4 провода |
| Масса: | ~ 0,25 кг | ||
| Выделить |
Передатчик давления воздуха 4-20mA,Силиконовый пьезорезистивный датчик давления,Промышленный датчик давления с гарантией |
||
Product Description
- Широкий диапазон измерений с конструкцией из нержавеющей стали
- Доступны различные конфигурации интерфейса давления
- Компактный и легкий дизайн для простоты установки
- Высокоточное измерение с полностью нержавеющей стальной конструкцией
- Регулируемая калибровка нуля и полной шкалы
- Измерение давления некоррозионных газов и жидкостей с использованием нержавеющей стали 316L
- Применение в морской и авиационной промышленности
- Управление промышленными процессами в нефтяной, химической, металлургической, энергетической и гидрологической отраслях
- Гидравлические и пневматические системы управления
| Диапазон измерений | 0 кПа ~ 10 кПа…5 МПа |
|---|---|
| Тип давления | Избыточное давление, абсолютное давление, герметичное давление |
| Перегрузочная способность | ≤ 1,5 раза от номинального диапазона |
| Точность при 25ºC | ±0,25% (типичное значение) ±0,5% (максимальное значение) |
| Повторяемость и гистерезис | 0,02%F.S(тип.) 0,05%F.S(макс.) |
| Долгосрочная стабильность | ±0,1%F.S/год(тип.) ±0,2%F.S/год(макс.) |
| Температурный дрейф нулевой точки | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Температурный дрейф полной шкалы | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Частотная характеристика | 2,4 кГц |
| Компенсационная температура | 0-70ºC(≤10mpa, настраиваемая) |
| Рабочая температура | -20ºC~80ºC |
| Температура хранения | -40ºC~120ºC |
| Вибростойкость | 10g,55Hz ~ 2kHz |
| Материал корпуса | 304,316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Взрывозащищенность | Ex db IIC T6 Gb |
| Степень защиты | IP65 |
| Уплотнительное кольцо | Фторкаучук |
| Вес | ~0,05 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
|---|---|---|
| 4~20 мА | 12~30 В постоянного тока | 2/3/4 провода |
| 0~10/20 мА | 3 провода | |
| 0/1~5 В 0/1~10 В 0,5~4,5 В | 5 В постоянного тока |
- Убедитесь, что измеряемая среда совместима с контактными материалами продукта
- Взрывозащищенные модели не включают головки с цифровым дисплеем
- Преобразователи с ЖК- или светодиодным дисплеем требуют питания ≥20 В постоянного тока
- Установите устройства защиты от молнии и обеспечьте надлежащее заземление для надежной работы
- Для рабочих температур ниже -20ºC выберите уплотнение из EPDM вместо фторкаучука
- Стандартная длина кабеля составляет 1,5 м (полиэтиленовый материал)
- Укажите особые требования к вибрации, ударам или электромагнитным помехам
| Код | Конструкция |
|---|---|
| 5 | Разъем Packard |
| 6 | Герметичный прямой выходной кабель 1,5 метра |
| 7 | Мини-разъем Hirschmann |
| 8 | Большой разъем Hirschmann |
(0-X)Kpa или МПа | X: Указывает фактический диапазон измерения
| Код | Источник питания |
|---|---|
| D1 | 24 В постоянного тока |
| D2 | 5 В постоянного тока |
| D3 | Другое |
| Код | Выходной сигнал |
|---|---|
| S1 | 4~20 мА постоянного тока |
| S2 | 1~5 В постоянного тока |
| S3 | 0~5 В постоянного тока |
| S4 | 0~10 мА постоянного тока |
| S5 | 0~20 мА постоянного тока |
| S6 | 0~10 В постоянного тока |
| S7 | 0,5~4,5 В постоянного тока |
| Код | Подключение давления |
|---|---|
| J1 | M20×1,5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Другие (¢50,4 фланец) |
| Код | Электрическое подключение |
|---|---|
| B1 | Hirschmann |
| B2 | PG7 |
| B3 | Кабельный герметичный выход 1,5 метра |
| B4 | Другое |
| Код | Тип давления |
|---|---|
| G | Избыточное давление |
| A | Абсолютное давление |
| S | Герметичное опорное давление |
Product Highlights
Преобразователь давления BP156Преобразователь давления BP156 - это экономичное решение, разработанное специально для воздушных компрессоров и холодильного оборудования. Благодаря передовой технологии и нашей запатентованной высокопроизводительной схеме преобразователя, этот продукт обеспечивает искл...
