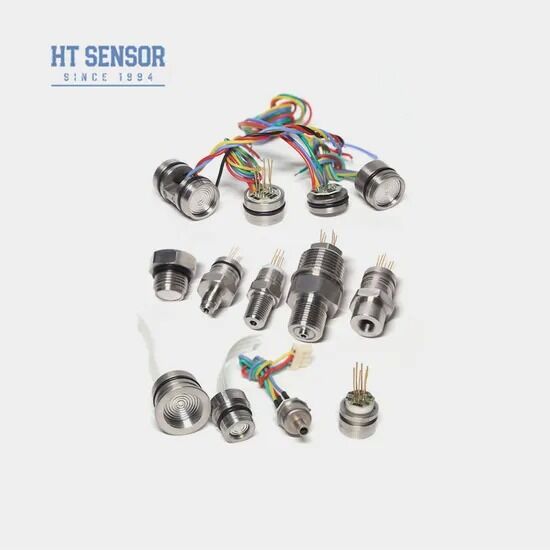

HT30 Клетка датчика давления с датчиком уровня напряжения на проволоке

HT30 Pressure Sensor Cell with Thread Connect Voltage Thread Level Sensor
HT30 Pressure Sensor Cell with Thread Connect Voltage Thread Level Sensor HT30 Pressure Sensor Cell with Thread Connect Voltage Thread Level Sensor HT30 Pressure Sensor Cell with Thread Connect Voltage Thread Level Sensor HT30 Pressure Sensor Cell with Thread Connect Voltage Thread Level Sensor HT30 Pressure Sensor Cell with Thread Connect Voltage Thread Level Sensor
Основная информация
Сертификация: RoHS
Количество мин заказа: 5
Цена: 20
Лучшая цена Контакт
Подробная информация
Модель №.: HT30 Выходной сигнал: Аналоговый тип
Производственный процесс: Интеграция Материал: нержавеющая сталь
Тип проводки: Четырехпроводный Измерительная среда: Газ и жидкость
IP-рейтинг: IP65 Власть: 1,5 мА
Выход: Напряжение Нить: G1/4 и так далее.
Входное сопротивление: 2,5 кОм ~ 6 кОм Выходной импеданс: 2,5 кОм ~ 6 кОм
Рабочая температура: -20~80 ºС Температура хранения: -40~125 ºС
Масса: ~63 г
Выделить:

HT30 - датчик давления на проволоку

,

Силиконовый датчик давления с гарантией

,

элемент датчика уровня напряжения нитки

Характер продукции

HT30 Клетка датчика давления с датчиком уровня напряжения на проволоке
HT30 Силиконовый пьезорезистивный датчик давления
Кремниевый пьезорезистивный датчик давления HT30 представляет собой высокостабильный диффузный кремниевый элемент, который использует пьезорезистивный эффект для измерения давления жидкости и газа.Сварная конструкция со стандартными нитями и без герметизации О-кольцами, этот датчик подходит для широкого спектра требовательных приложений.
HT30 Клетка датчика давления с датчиком уровня напряжения на проволоке 0
Характеристики продукта
  • Передовая технология с корпусом из нержавеющей стали 316L и высококачественными материалами диафрагмы, включая титан и Hastelloy
  • Схемы толстопленочной пленки для точной компенсации температуры и коррекции нулевой точки
  • Доступные варианты интерфейса нескольких потоков
  • Сварная конструкция из одной части с компактными размерами и высокой надежностью
Заявления
  • Промышленные производственные площадки, включая нефтегазовые, химические, металлургические, энергетические и гидрологические
  • Морская и авиационная промышленность
  • Гидравлические и пневматические системы управления
  • Приложения для управления процессами
Электрическая производительность
  • Силовое обеспечение: ≤2mA DC (типичный 1,5mA DC)
  • Импеданс ввода: 2,5KΩ~6KΩ
  • Импеданс выхода: 2,5KΩ~6KΩ
  • Электрическое соединение: позолоченные шпильки Ковара или высокотемпературные провода 100 мм
Параметры производительности
Диапазон измерений Диаметр ((G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Абсолютное (А) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Запечатанный (S) 3500KPaS, 7MPaS, 10MPaS, 20MPaS
Параметр Тип Макс Единица
Нелинейность ±0.15 ±0.3 % F.S
Повторяемость 0.05 0.1 % F.S
Гистерез 0.05 0.1 % F.S
Нулевой выход 0±1 0±2 mV
Выход в полном масштабе (≤20KPa) 50±10 50±30 mV
Выход в полном масштабе (≥ 35 кПа) 100±10 100±30 mV
Сдвиг температуры с нулевым смещением (≤ 20 КПа) ± 1 ±2 % F.S
Температура сдвига с нуля (≥ 35 кПа) ±0.5 ± 1 % F.S
Полномасштабный температурный дрейф (≤20KPa) ± 1 ±2 % F.S
Полномасштабный температурный дрейф (≥ 35 кПа) ±0.5 ± 1 % F.S
Компенсируемая температура (≤20 КПа) 0 ~ 50 oC
Компенсированная температура (≥ 35 кПа) 0 ~ 70 oC
Операционная температура -20~80 oC
Температура хранения -40 ~ 125 oC
Допустимая перегрузка Возьмите меньшее значение между 3 раз полной шкалы или 120MPa
Давление взрыва Пять раз больше, чем в полной шкале.
Долгосрочная стабильность 0.2 % Ф.С. / Год
Материал диафрагмы 316L
Сопротивление изоляции ≥ 200MΩ 100VDC
Вибрация Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz
Шок 100 г, 11 мс
Время ответа ≤ 1 мс
О-кольцо печать Нитриловый или фторный каучук
Заполнительная среда Кремниевое масло
Вес ~ 63 грамма
Параметры испытываются в следующих условиях: 1,5mA @ 25°C
HT30 Клетка датчика давления с датчиком уровня напряжения на проволоке 1 HT30 Клетка датчика давления с датчиком уровня напряжения на проволоке 2 HT30 Клетка датчика давления с датчиком уровня напряжения на проволоке 3
Электрическое соединение и компенсация
HT30 Клетка датчика давления с датчиком уровня напряжения на проволоке 4
Примеры отбора
HT30 Клетка датчика давления с датчиком уровня напряжения на проволоке 5
Советы по заказу
  • Обеспечить надлежащее соответствие между размером ядра и корпусом передатчика для требуемой герметичности
  • Выровнять корпус вертикально и применять равномерное давление во время сборки, чтобы избежать повреждения компенсационной пластины
  • При заказе предоставьте специальные инструкции, если измеритель несовместим с диафрагмой 316L
  • Избегайте нажимания на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение
  • Сохраняйте порты ядра примера давления открытыми для атмосферы и предотвратите попадание воды, пара или коррозионных сред
  • Ссылка на фактическую основную этикетку для любых изменений конфигурации штифта
Качество и производство
HT30 Клетка датчика давления с датчиком уровня напряжения на проволоке 6 HT30 Клетка датчика давления с датчиком уровня напряжения на проволоке 7 HT30 Клетка датчика давления с датчиком уровня напряжения на проволоке 8 HT30 Клетка датчика давления с датчиком уровня напряжения на проволоке 9 HT30 Клетка датчика давления с датчиком уровня напряжения на проволоке 10 HT30 Клетка датчика давления с датчиком уровня напряжения на проволоке 11
Часто задаваемые вопросы
Каковы особенности ваших датчиков давления?
Высокая точность, долговечность и отличные характеристики.
Могу ли я настроить специальные требования?
Да, наши инженеры могут адаптировать продукцию для удовлетворения конкретных потребностей.
Какова ваша производственная мощность?
Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупных заказов.рекомендуется заранее связаться с нашей командой по продажам, чтобы обеспечить плавное планирование производства и доставки..
Какой обычный срок доставки?
5-8 рабочих дней для стандартных моделей.
Как цены на продукты?
Конкурентное ценообразование со скидками на оптовые заказы или долгосрочных партнеров.
Какова гарантия на вашу продукцию и послепродажное обслуживание?
Наше гарантийное время составляет 24 месяца после отгрузки, и наша команда послепродажного обслуживания ответит на ваши вопросы в течение 24 часов.
