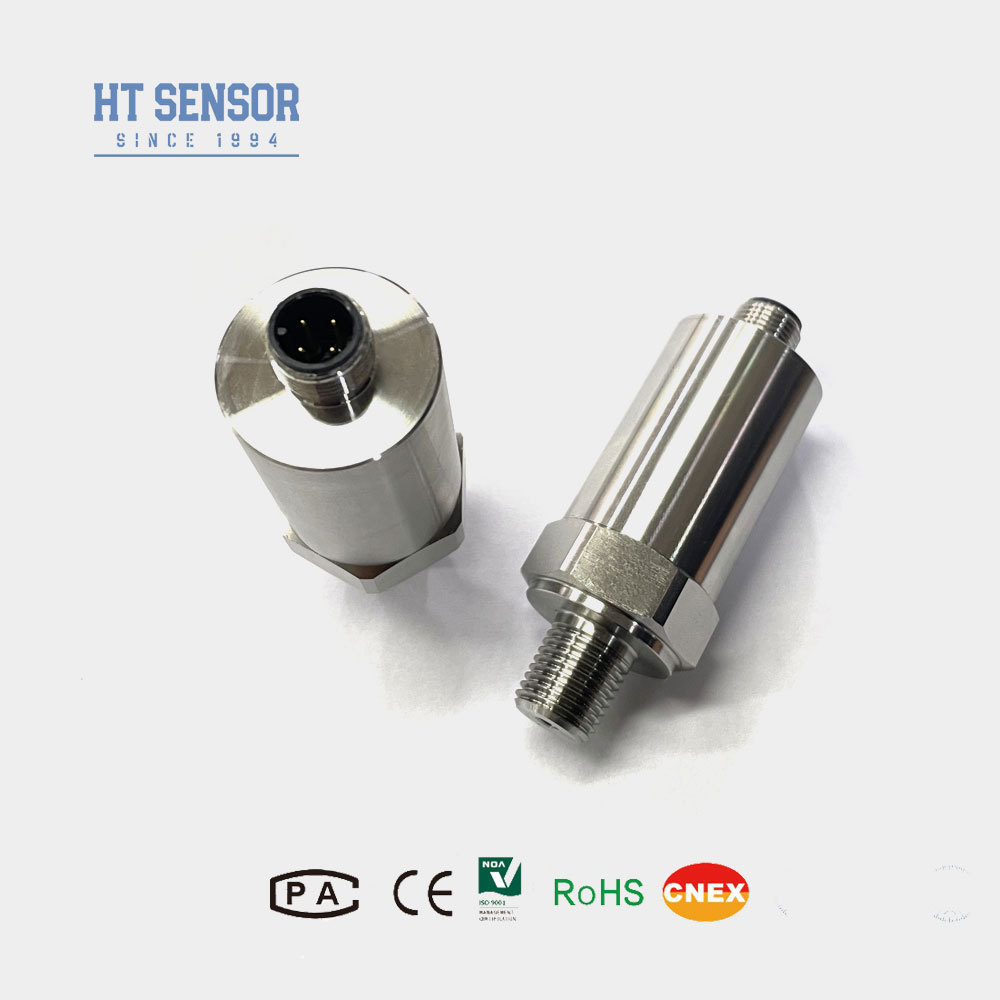

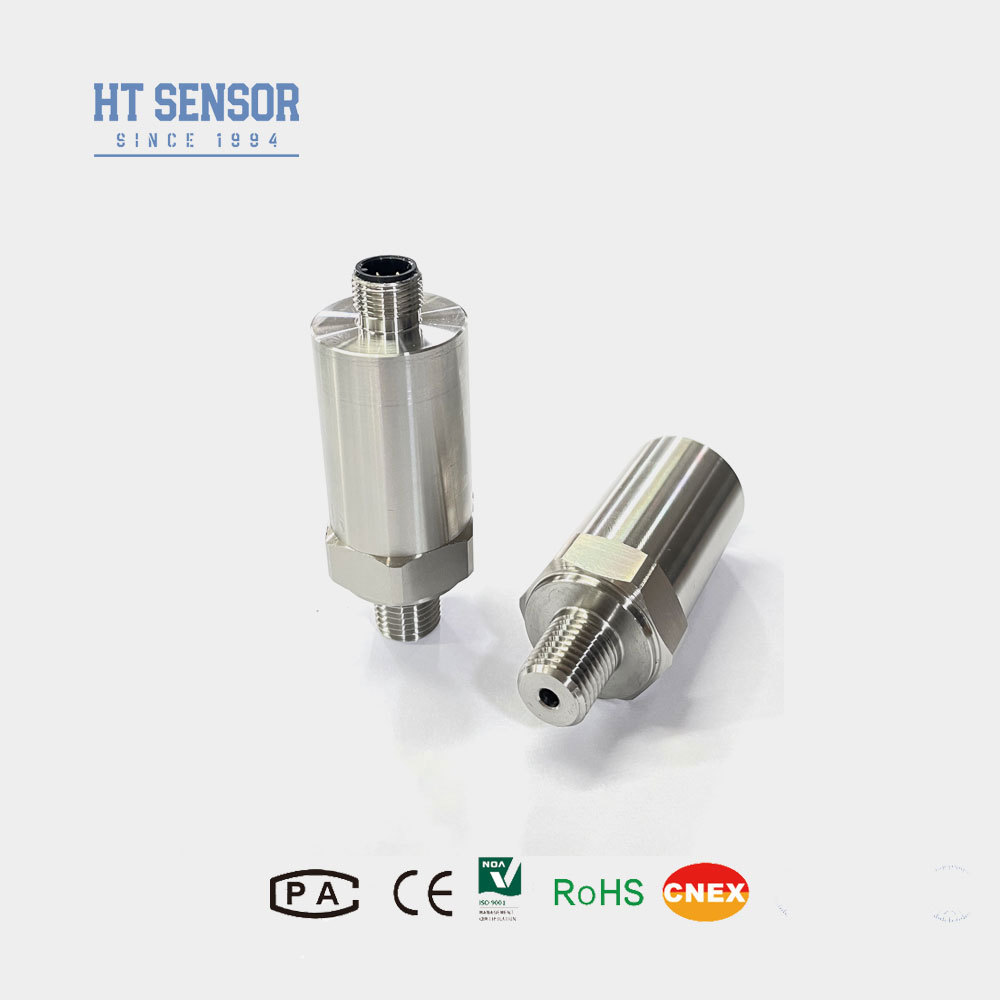

Датчик промышленного давления BP156 Датчик давления с датчиком уровня M12*1 G1/4
Product Details
| Модель №.: | BP156 | Измерительная среда: | Жидкость |
|---|---|---|---|
| Точность: | 0.5g | Диапазон давления: | 0кПа~10кПа..……40МПа |
| Тип давления: | Измерительное давление, абсолютное давление, герметическое давление | Температура компенсации: | -10 ℃ ~ 70 ℃ |
| Перегрузка: | ≤ 1,5 раза от номинального диапазона | Точность: | ± 0,25% (тип.) ± 0,5% (макс.) |
| Долгосрочная стабильность: | ± 0,1%FS/год (тип.) ± 0,2%FS/год (макс.) | Рабочая температура: | -20ºC ~ 80ºC |
| Температура хранения: | -40ºC ~ 120ºC | Материал диафрагмы: | 316Л |
| Масса: | ~ 0,25 кг | ||
| Выделить |
Силиконовый датчик давления с гарантией,Высокоточный датчик давления кремния,Промышленный кремниевый датчик давления |
||
Product Description
- Широкий диапазон измерений с конструкцией из нержавеющей стали и различными формами интерфейсов давления
- Строительство из нержавеющей стали с защитной категорией IP65
- Настройка на нулевую и полномасштабную калибровки
- Высокая точность со всей конструкцией из нержавеющей стали
- Измерение давления не коррозионных газов и жидкостей из нержавеющей стали 316L
- Приложения в морской и авиационной промышленности
- Промышленные процессы на месте, включая нефтедобычу, химию, металлургию, производство электроэнергии и гидрологию
- Гидравлические и пневматические системы управления
| Диапазон измерений | 0kPa ~ 10kPa...40MPa |
|---|---|
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC | ±0,25% (типичные) ±0,5% (максимальные) |
| Повторяемость и гистереза | 0.02% F.S. (обычный) 0.05% F.S. (максимальный) |
| Долгосрочная стабильность | ± 0,1% F.S./Year (типичный) ± 0,2% F.S./Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа | 2.4 кГц |
| Компенсационная температура | 0-70oC ((≤10MPa, настраивается) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C ~ 120°C |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Ex ia IIC T6 Га |
| Рейтинг защиты | IP65 |
| Вес | ~ 0,25 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
|---|---|---|
| 4 ~ 20 мА 0~10/20mA | 12 ~ 30VDC | 2/3/4 проволоки |
| 0/1 ~ 5 В 0/1 ~ 10В 0.5 ~ 4.5 В | 5VDC | 3 провода |
- Убедитесь, что измеритель совместим с контактными частями изделия.
- Продукты взрывостойкого типа не включают цифровые головки дисплея
- Для передатчиков с LCD- или LED-дисплеями питание не должно быть ниже 20 VDC
- Установка защитных устройств от молнии и обеспечение надлежащего заземления для надежной работы
- Для температуры работы ниже -20oC вместо фторной резины выберите уплотнение O-Ring EPDM
- Продолжительность кабеля по умолчанию составляет 1,5 м (полиэтиленовый материал) - укажите альтернативы в порядке
- Сообщите нам о специальных требованиях, включая сильные вибрации, ударные силы или электромагнитные помехи
| Код | Конструкция |
|---|---|
| 5 | Пакардская розетка |
| 6 | Запечатанный кабель прямого выхода 1,5 метра |
| 7 | Мини-коннектор Хиршмана |
| 8 | Большой соединитель Хиршмана |
| Код | Силовое питание |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Прочие |
| Код | Выходной сигнал |
|---|---|
| S1 | 4 ~ 20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0 ~ 5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 00,5-4,5 ВДС |
| Код | Подсоединение под давлением |
|---|---|
| J1 | M20x1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Другие (фланцевая) |
| Код | Электрическое соединение |
|---|---|
| В1 | Хиршманн |
| В2 | PG7 |
| В3 | Кабель запечатанный выход 1,5 метра |
| В4 | Прочие |
| Код | Тип давления |
|---|---|
| G | Давление измерения |
| А. | Абсолютное давление |
| S | Запечатанное эталонное давление |
