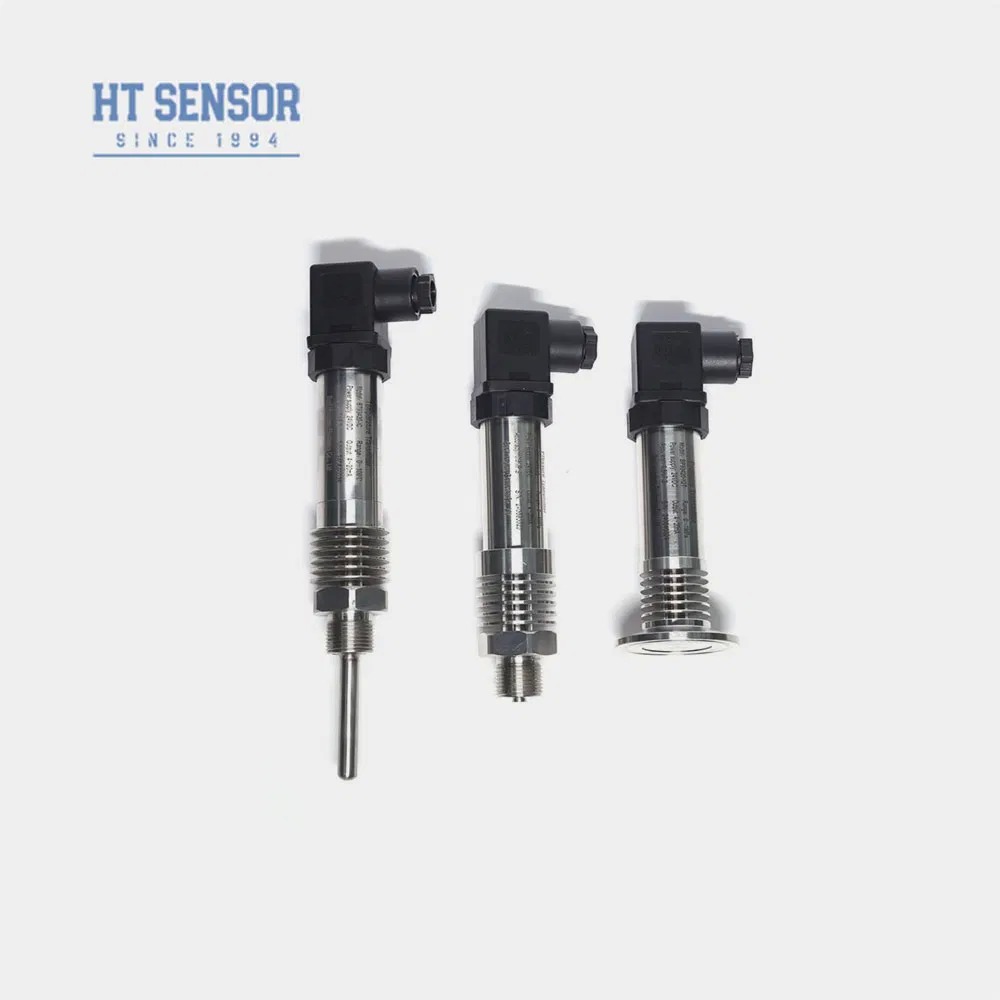

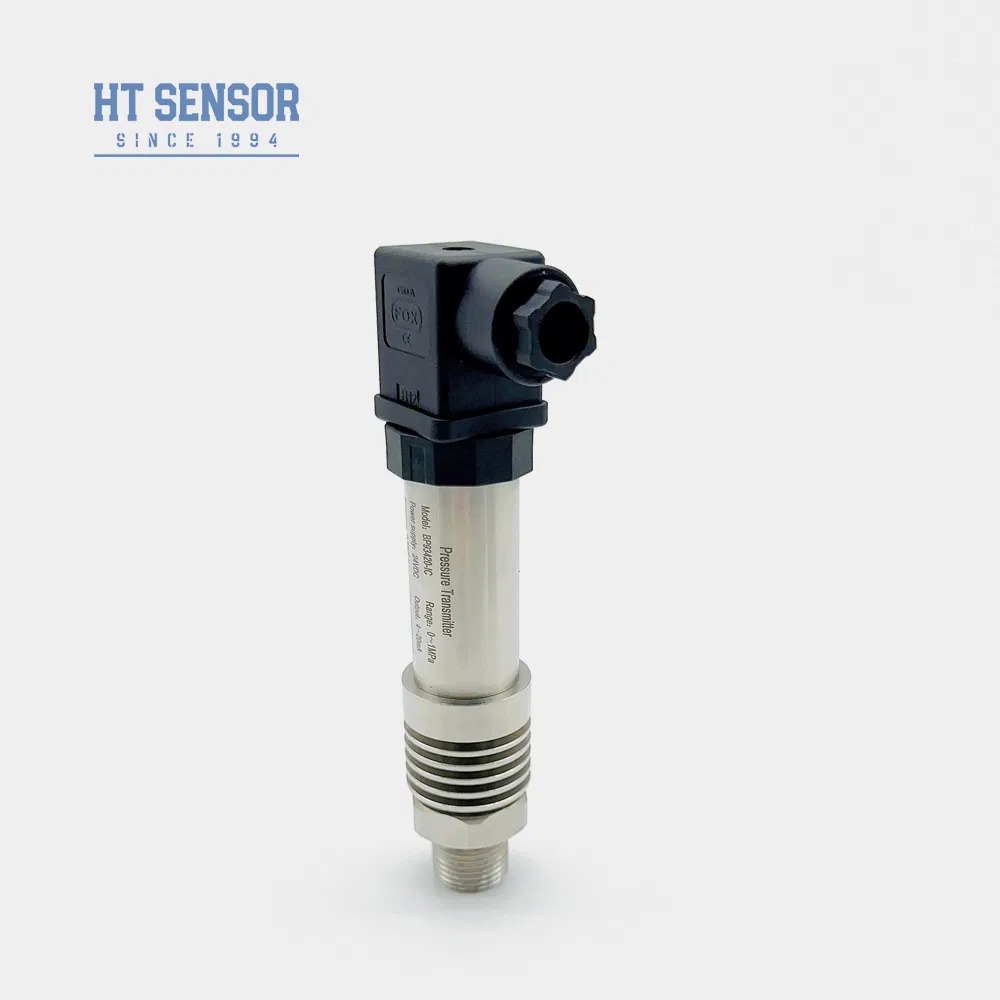

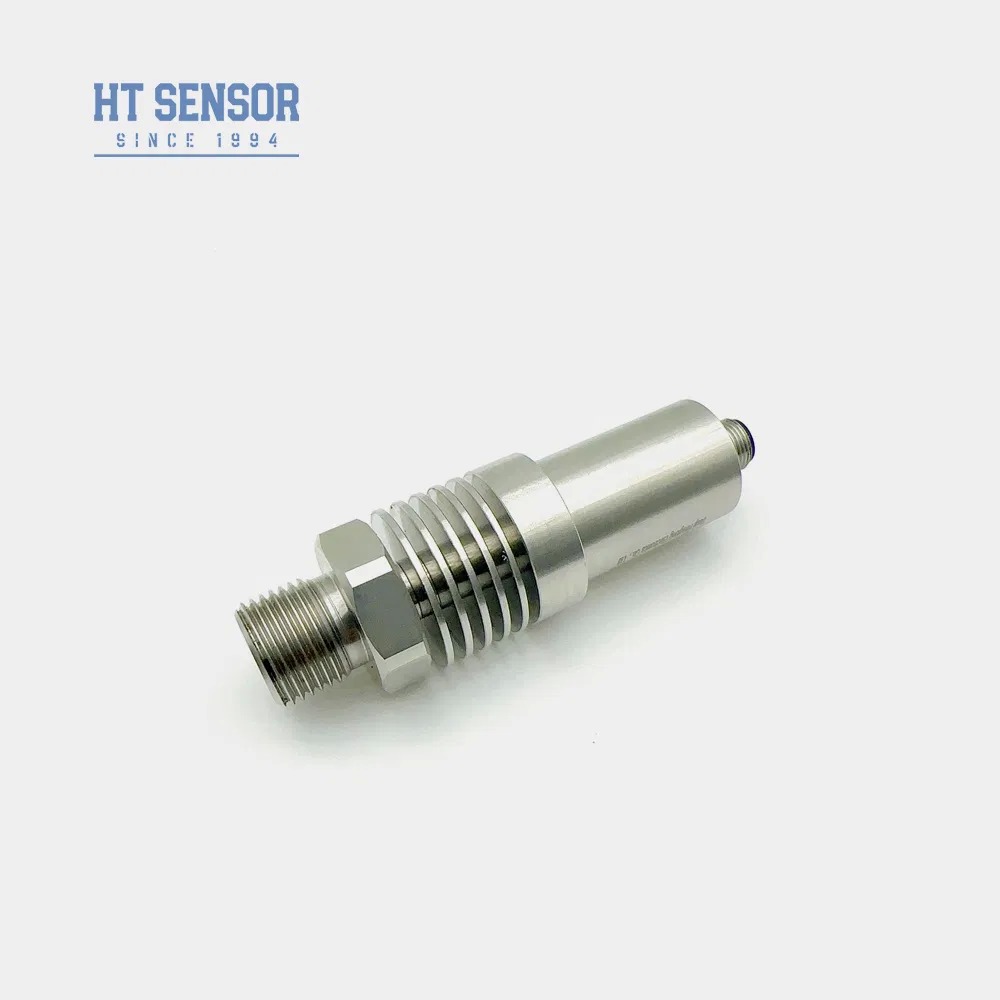

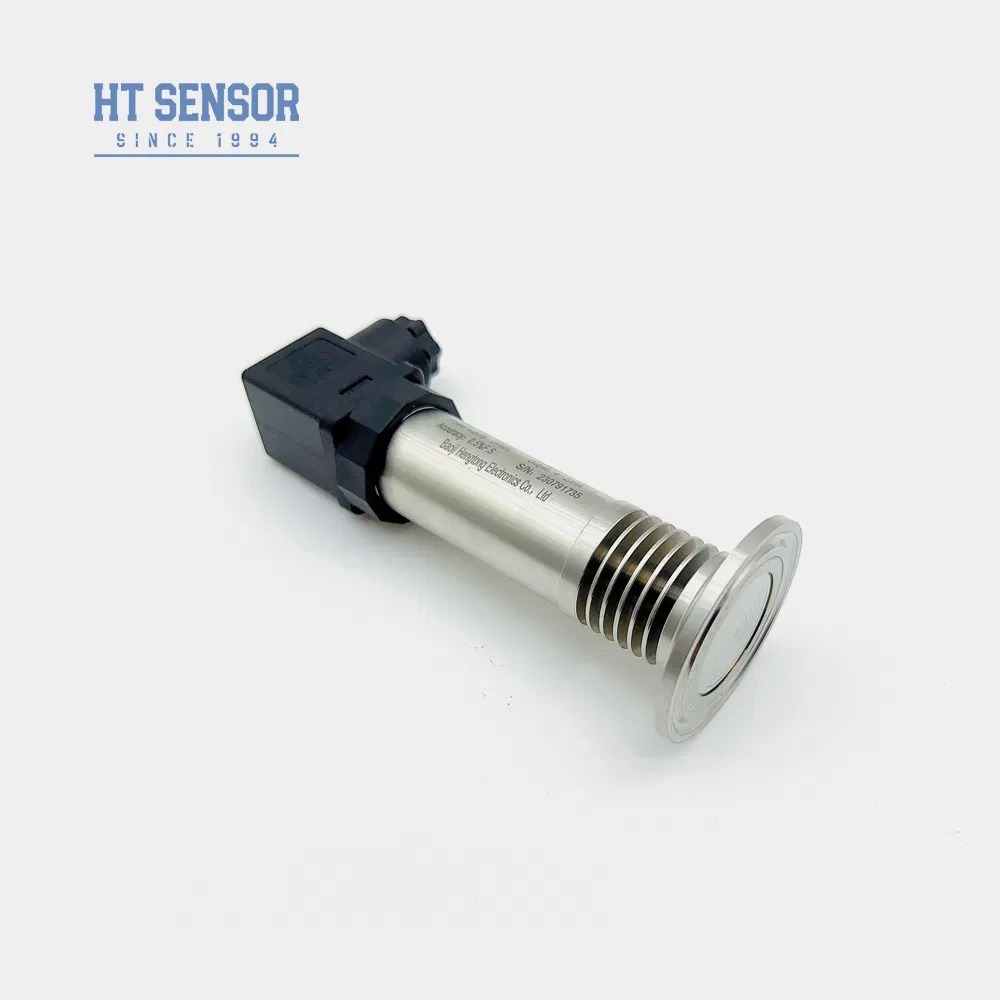

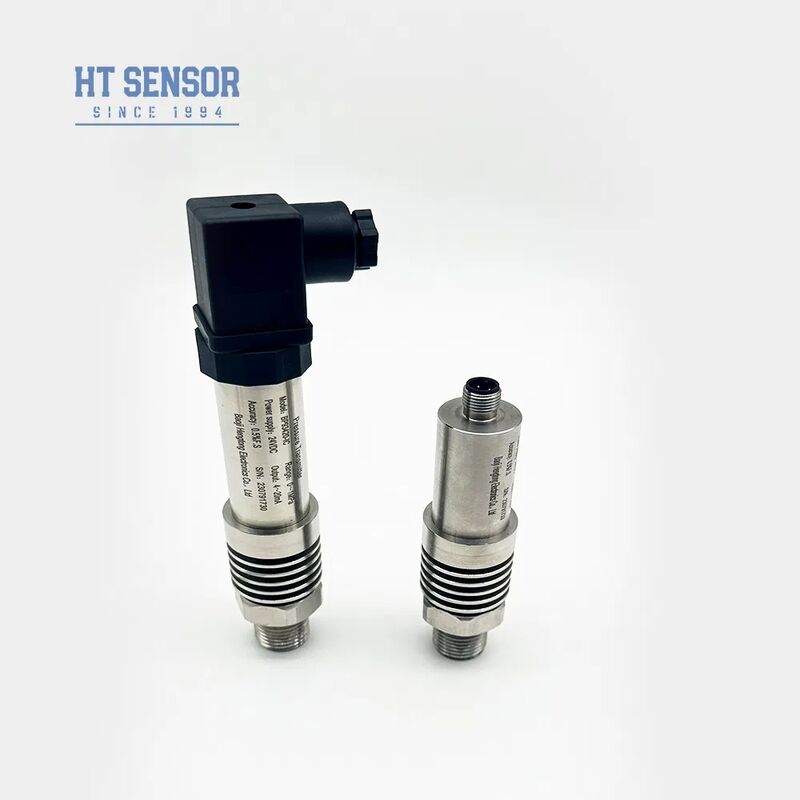

BP93420IC Высокотемпературный передатчик давления
BP93420-IC представляет собой высокотемпературный передатчик давления, который использует передовую технологию силикона HT-серии с изоляцией давления, заполненной маслом.С специализированной теплорассеивающей структурой, этот передатчик эффективно фиксирует измерения давления в условиях высокой температуры,что делает его идеальным для применения при колебаниях температуры или повышенных условиях эксплуатации.
Характеристики продукта
- Широкий диапазон измерений с конструкцией из нержавеющей стали
- Доступны различные конфигурации интерфейсов давления
- Квалификация защиты IP65 с корпусом из нержавеющей стали
- Возможность нулевой и полномасштабной регулировки
- Высокая точность измерений
- Полная конструкция из нержавеющей стали
Заявления
- Измерение давления не коррозионных газов и жидкостей с использованием нержавеющей стали 316L
- Приложения в морской и авиационной промышленности
- Мониторинг промышленных процессов в нефтедобывающей, химической, металлургической, энергетической и гидрологической отраслях
- Гидравлические и пневматические системы управления
Параметры производительности
| Диапазон измерений |
- 100 кПа... 0 кПа ~ 10 кПа... 100 МПа |
| Тип давления |
Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка |
≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC |
±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость |
00,1% ФС |
| Гистерез |
00,1% ФС |
| Долгосрочная стабильность |
± 0,1% F.S/Year (типичный) ± 0,2% F.S/Year (максимальный) |
| Сдвиг температуры нулевой точки |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа |
2.4 кГц |
| Компенсационная температура |
0-70oC ((≤10mpa, настраивается) |
| Операционная температура |
-20°C ~ 150°C |
| Температура хранения |
-40°C ~ 120°C |
| Вибрация |
10g,55Hz ~ 2kHz |
| Жилой материал |
304, 316L |
| Материал диафрагмы |
316L |
| Сопротивление изоляции |
100MΩ 100VDC |
| Уровень взрывостойкости |
Ex db IIC T6 Гб |
| Рейтинг защиты |
IP65 |
| Печать O-Ring |
Фторированная резина |
| Вес |
~ 0,3 кг |
Спецификации выходного сигнала
| Выходной сигнал |
Напряжение питания |
Тип выхода |
| 4 ~ 20 мА |
12 ~ 30VDC |
2/3/4 проволоки |
| 0~10/20mA |
|
3 провода |
0/1 ~ 5 В
0/1 ~ 10В
0.5 ~ 4.5 В |
5VDC |
|
| Протокол связи RS485 |
3.6 ~ 30 В / батарея |
4 провода |
Информация о заказе
Важные соображения при заказе:
- Обеспечить среднюю совместимость с контактными частями продукта
- Взорвательные модели не включают головы цифровых дисплеев
- Для передатчиков с ЖК-/ЛЭД-дисплеем требуется энергоснабжение ≥ 20 ВДЦ
- Установка защитных устройств от молнии и обеспечение надлежащего заземления
- О-кольцо из фторированной резины с температурой от -20 до 250 °C (EPDM требуется ниже -20 °C)
- По умолчанию полиэтиленовый кабель длиной 1,5 м (другие материалы доступны по запросу)
- Укажите специальные требования к вибрации, ударам или электромагнитным помехам.
Руководство по заказу
| Код |
Конструкция |
| IB |
Трансмитер общего давления |
| IX |
Дисплейный передатчик давления |
| IE |
Упорный авиационный передатчик давления |
| IIC/III |
Промышленный генеральный/ дисплейный передатчик давления |
| Если |
Устойчивый к влаге передатчик давления |
| IIE/IIIE |
Общий/дисплейный передатчик давления |
| IN |
Кондиционер специальный передатчик давления |
| IC |
Высокотемпературный передатчик давления |
| IQ/IQT |
Большая диафрагма/передатчик высокого давления |
Диапазон измерений:-Нет.1... 0~0.01...100MPa (0-X)Kpa или MPa (X указывает фактический диапазон измерений)
| Код |
Силовое питание |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Прочие |
| Код |
Выходной сигнал |
| S1 |
4 ~ 20mADC |
| S2 |
1 ~ 5VDC |
| S3 |
0 ~ 5VDC |
| S4 |
0~10mADC |
| S5 |
0~20mADC |
| S6 |
0~10VDC |
| S7 |
00,5-4,5 ВДС |
| Код |
Подсоединение под давлением |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Прочие |
| Код |
Электрическое соединение |
| В1 |
Хиршманн |
| В2 |
PG7 Включатель |
| В3 |
Выход из запечатанного кабеля |
| В4 |
2088 Промышленные корпуса |
| В5 |
2088 Промышленный корпус с дисплеем |
| В6 |
Прочие |
| Код |
Тип давления |
| G |
Давление измерения |
| А. |
Абсолютное давление |
| S |
Запечатанное эталонное давление |
Часто задаваемые вопросы
Каковы особенности ваших датчиков давления?
Высокая точность, долговечность и отличные характеристики.
Могу ли я настроить специальные требования?
Да, наши инженеры могут адаптировать продукцию для удовлетворения конкретных потребностей.
Какова ваша производственная мощность?
Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупных заказов.рекомендуется связаться с нашей командой по продажам заранее, чтобы обеспечить плавное производство и расписание доставки.
Какой обычный срок доставки?
5-8 рабочих дней для стандартных моделей.
Как цены на продукты?
Конкурентное ценообразование со скидками на оптовые заказы или долгосрочных партнеров.
Какова гарантия на вашу продукцию и послепродажное обслуживание?
Наше гарантийное время составляет 24 месяца после отгрузки, и наши послепродажные службы будут отвечать на ваши вопросы в течение 24 часов, удаленное обучение по сети ПК всегда доступно.
