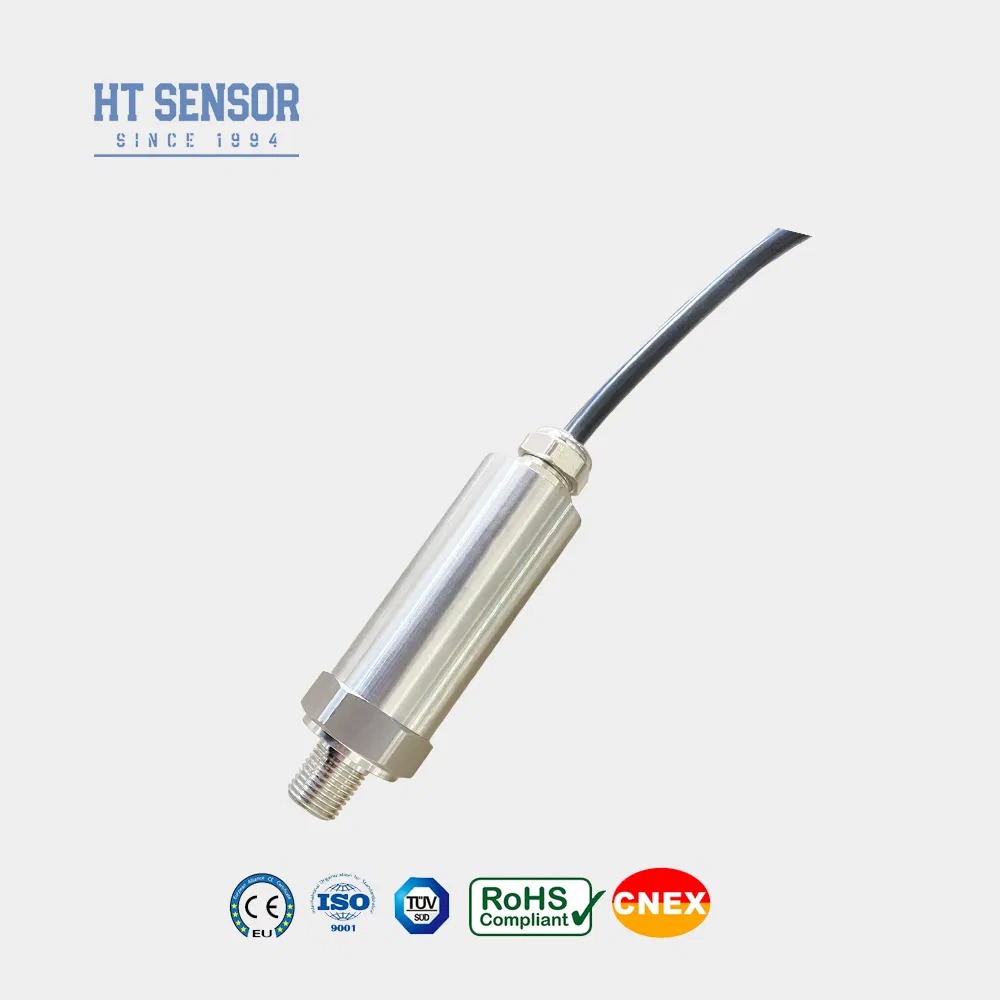

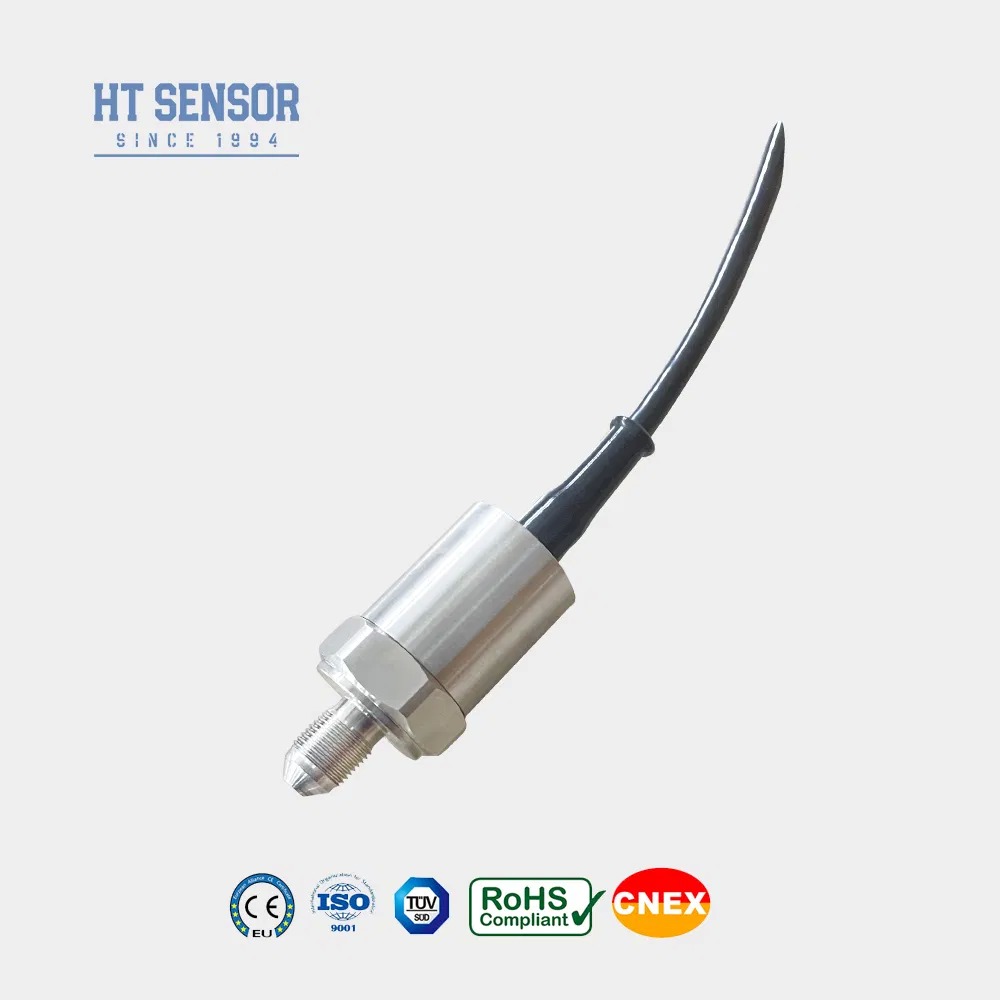

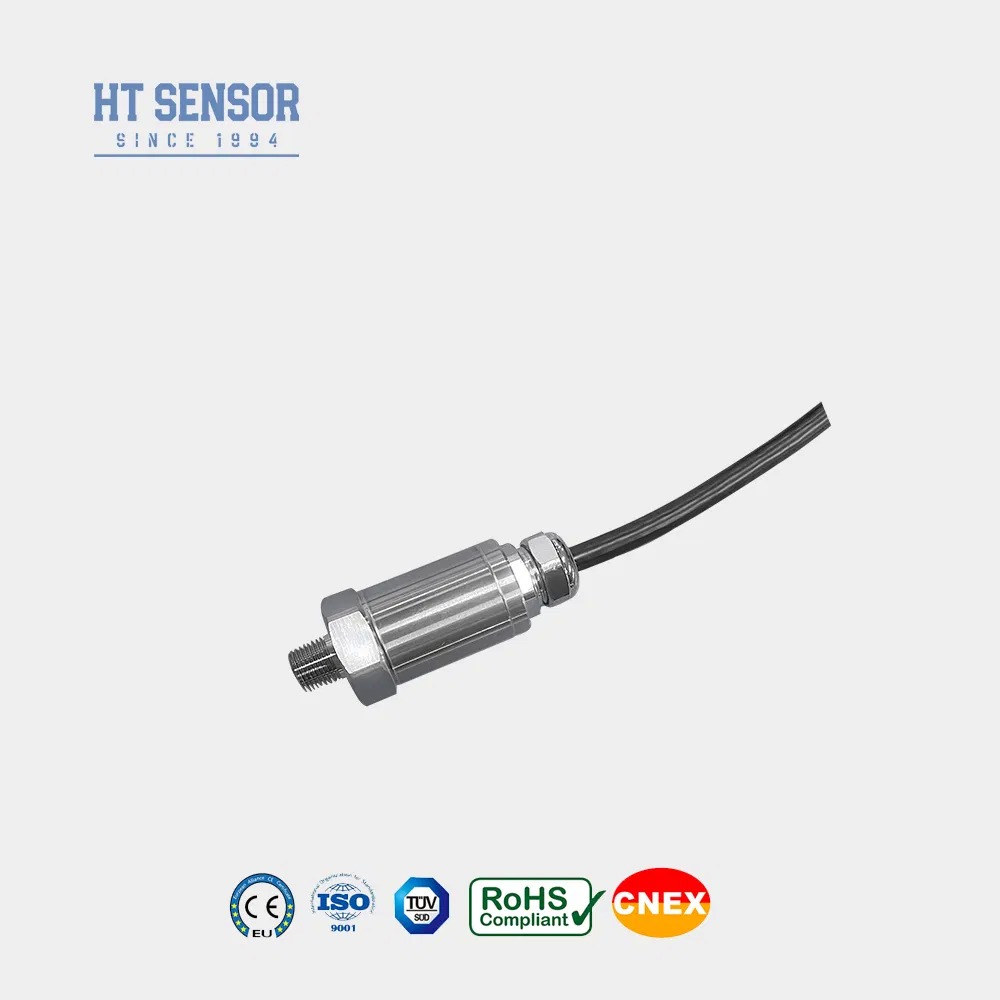

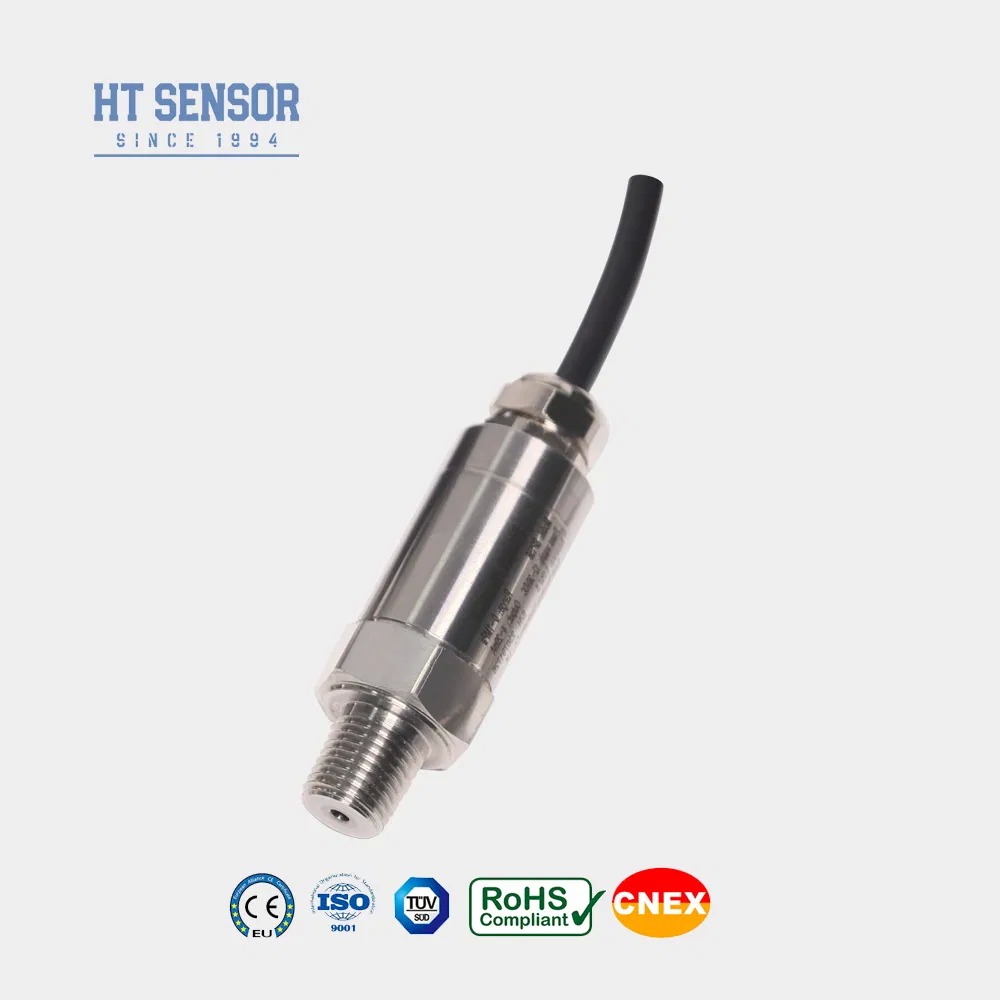

BP156TC 4-20mA Керамический сенсор давления для измерения воздуха и жидкости
Product Details
| Модель №.: | BP156TC | Измерительная среда: | Воздух или жидкость |
|---|---|---|---|
| Класс точности: | 0,5 г | Диапазон давления: | 0kpa~10kpa...5MPa |
| IP-рейтинг: | IP65 | Тип давления: | Давление |
| Материал корпуса: | 304 СС | Долгосрочная стабильность: | 00,1% Ф.С./год |
| Диапазон измерения: | 0kPa ~ 10kPa...20MPa | Перегрузка: | ≤ 1,5 раза от номинального диапазона |
| Точность @ 25ºC: | ±0,5% (максимум) | Повторяемость и гистерезис: | 0,02%FS (тип.) 0,05%FS (макс.) |
| Движение температуры в нулевой точке: | ± 0,02%FS/ºC (≤100 кПа) ± 0,01%FS/ºC (> 100 кПа) | Полный дрейф температуры: | ± 0,02%FS/ºC (≤100 кПа) ± 0,01%FS/ºC (> 100 кПа) |
| Частотная характеристика: | 2.4kHz | ||
| Выделить |
Датчик давления 4-20mA,Передатчик керамического давления,Настройка передатчика уровня воды |
||
Product Description
- Широкий диапазон измерения с различными вариантами интерфейса давления
- Компактная, легкая конструкция из нержавеющей стали
- Высокоточная работа со всей конструкцией из нержавеющей стали
- Измерение давления некоррозионных газов и жидкостей с использованием нержавеющей стали 316L
- Применение в морской и авиационной промышленности
- Промышленные процессы, включая нефтяную, химическую, металлургическую, энергетическую и гидрологическую отрасли
- Гидравлические и пневматические системы управления
| Диапазон измерения | 0кПа ~ 10кПа…20МПа |
| Тип давления | Избыточное давление, абсолютное давление, герметичное давление |
| Перегрузка | ≤ 1,5-кратное номинального диапазона |
| Точность при 25°C | ±0,5% (максимум) |
| Повторяемость и гистерезис | 0,02% от полной шкалы (типично) 0,05% от полной шкалы (максимум) |
| Долгосрочная стабильность | ±0,1% от полной шкалы/год (типично) ±0,2% от полной шкалы/год (максимум) |
| Дрейф нулевой точки по температуре | ±0,02% от полной шкалы/°C (≤100 кПа) ±0,01% от полной шкалы/°C (>100 кПа) |
| Дрейф полной шкалы по температуре | ±0,02% от полной шкалы/°C (≤100 кПа) ±0,01% от полной шкалы/°C (>100 кПа) |
| Частотная характеристика | 2,4 кГц |
| Температура компенсации | 0-70°C (≤10 МПа, настраивается) |
| Рабочая температура | -20°C~80°C |
| Температура хранения | -40°C~120°C |
| Вибрация | 10g, 55 Гц ~ 2 кГц |
| Материал корпуса | 304 |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100 МОм 100 В постоянного тока |
| Взрывозащита | Ex db IIC T6 Gb |
| Степень защиты | IP65 |
| Уплотнительное кольцо | Фторкаучук |
| Выходной сигнал | Напряжение питания | Тип выхода |
|---|---|---|
| 4~20 мА | 12~30 В постоянного тока | 2/3/4 провода |
| 0~10/20 мА | 3 провода | |
| 0/1~5 В 0/1~10 В 0,5~4,5 В | 5 В постоянного тока |
- Убедитесь, что измеряемая среда совместима с контактными материалами продукта
- Взрывозащищенные изделия не включают цифровые головки дисплея
- Преобразователи с ЖК- или светодиодным дисплеем требуют источника питания ≥20 В постоянного тока
- Установите устройства молниезащиты и обеспечьте надлежащее заземление для надежной работы
- Уплотнительное кольцо из фторкаучука рассчитано на температуру от -20°C до 250°C; используйте уплотнительное кольцо из EPDM для температур ниже -20°C
- Стандартная длина кабеля: 1,5 м (полиэтиленовый материал); укажите альтернативные материалы при заказе
- Сообщите нам о специальных требованиях, включая вибрацию, силу удара или электромагнитные помехи
| Компонент | Код | Описание |
|---|---|---|
| Конструкция корпуса | 5 | Разъем Packard |
| 6 | Герметичный кабель прямого вывода 1,5 метра | |
| 7 | Мини-разъем Hirschmann | |
| 8 | Большой разъем Hirschmann | |
| Диапазон измерения | 0-X | 0 кПа ~ 10 кПа…5 МПа (X обозначает фактический диапазон измерения) |
| Источник питания | D1 | 24 В постоянного тока |
| D2 | 5 В постоянного тока | |
| D3 | Другое | |
| Выходной сигнал | S1 | 4~20 мА постоянного тока |
| S2 | 1~5 В постоянного тока | |
| S3 | 0~5 В постоянного тока | |
| S4 | 0~10 мА постоянного тока | |
| S5 | 0~20 мА постоянного тока | |
| S6 | 0~10 В постоянного тока | |
| S7 | 0,5~4,5 В постоянного тока | |
| Соединение давления | J1 | M20×1,5 |
| J2 | G1/2 | |
| J3 | G1/4 | |
| J4 | 7/16-20UNF | |
| J5 | Другое (фланец Ø50,4) | |
| Электрическое соединение | B1 | Hirschmann |
| B2 | PG7 | |
| B3 | Кабельный герметичный вывод 1,5 метра | |
| B4 | Другое | |
| Тип давления | G | Избыточное давление |
| A | Абсолютное давление | |
| S | Герметичное опорное давление |
Product Highlights
Датчик давления BP156TC 4–20 мА обеспечивает точность 0,5 %, защиту IP65 и стабильность 0,1 % полной шкалы в год. Настраиваемый для измерения воздуха/жидкости в промышленности. Корпус из нержавеющей стали 304 обеспечивает долговечность.
