4-20mA 316L из нержавеющей стали IP65 датчик уровня передатчика давления для измерения жидкости
Сертификация:
CE, RoHS
Минимальное количество заказа:
1
Цена:
26
Подробная информация о продукте
| Модель №.: | BP93420-IB | Измерительная среда: | Жидкость |
|---|---|---|---|
| Класс точности: | 0,5 г | Диапазон давления: | 0kpa~10kpa...100MPa |
| IP-рейтинг: | IP65 | Тип давления: | Измерительное давление, абсолютное давление, герметическое давление |
| Материал корпуса: | 316Л | Долгосрочная стабильность: | +-0,2% Ф.С./Год ((Тип.) |
| Материал диафрагмы: | 316Л | Сопротивление изоляции: | 100 МОм 100 В постоянного тока |
| Уровень взрывостойкости: | Бывший db IIC T6 Gb | уплотнительное кольцо: | Фторированная резина |
| Масса: | ~ 0,15 кг | Выходной сигнал: | 4 ~ 20 мА, 0 ~ 10/20 мА, 0/1 ~ 5 В, 0/1 ~ 10 В, 0,5 ~ 4,5 В |
| Рабочая температура: | -20ºC ~ 80ºC | ||
| Выделить |
передатчик давления 4-20ma,316L датчик уровня из нержавеющей стали,IP65 Датчик давления |
||
Описание продукта

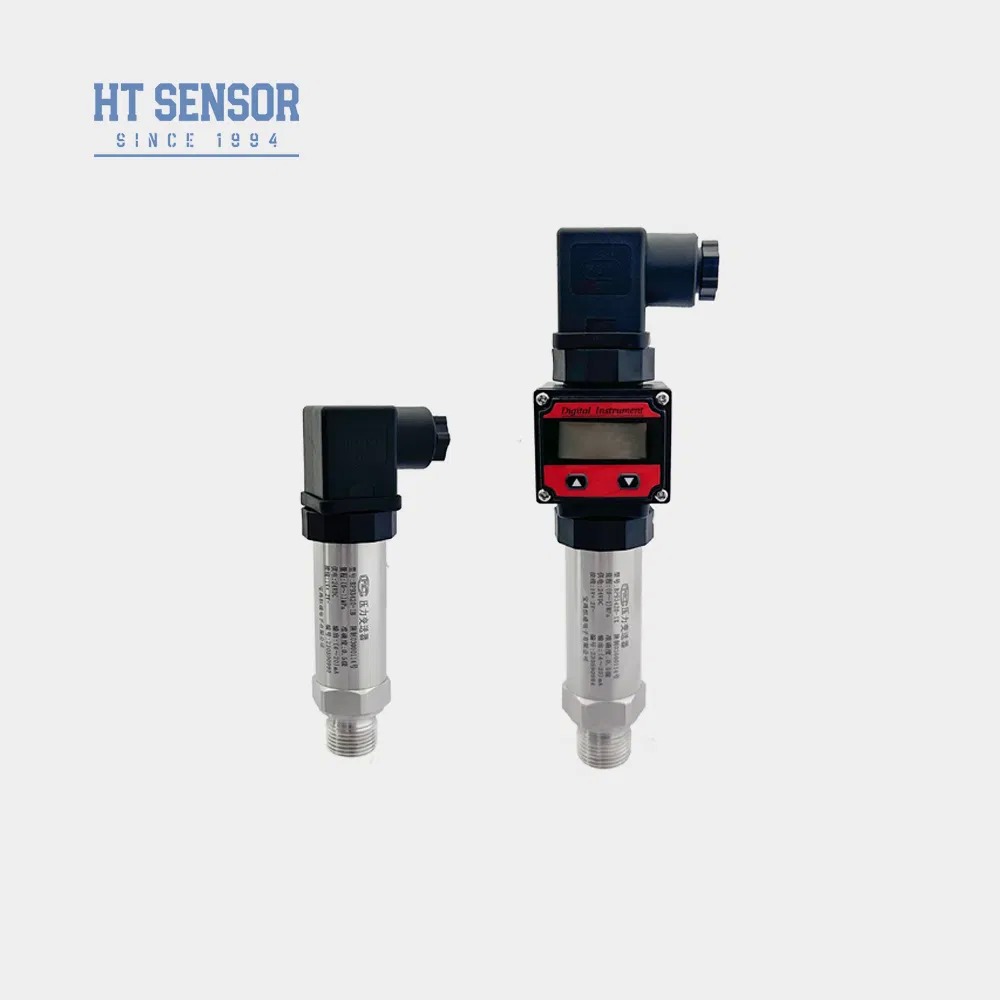

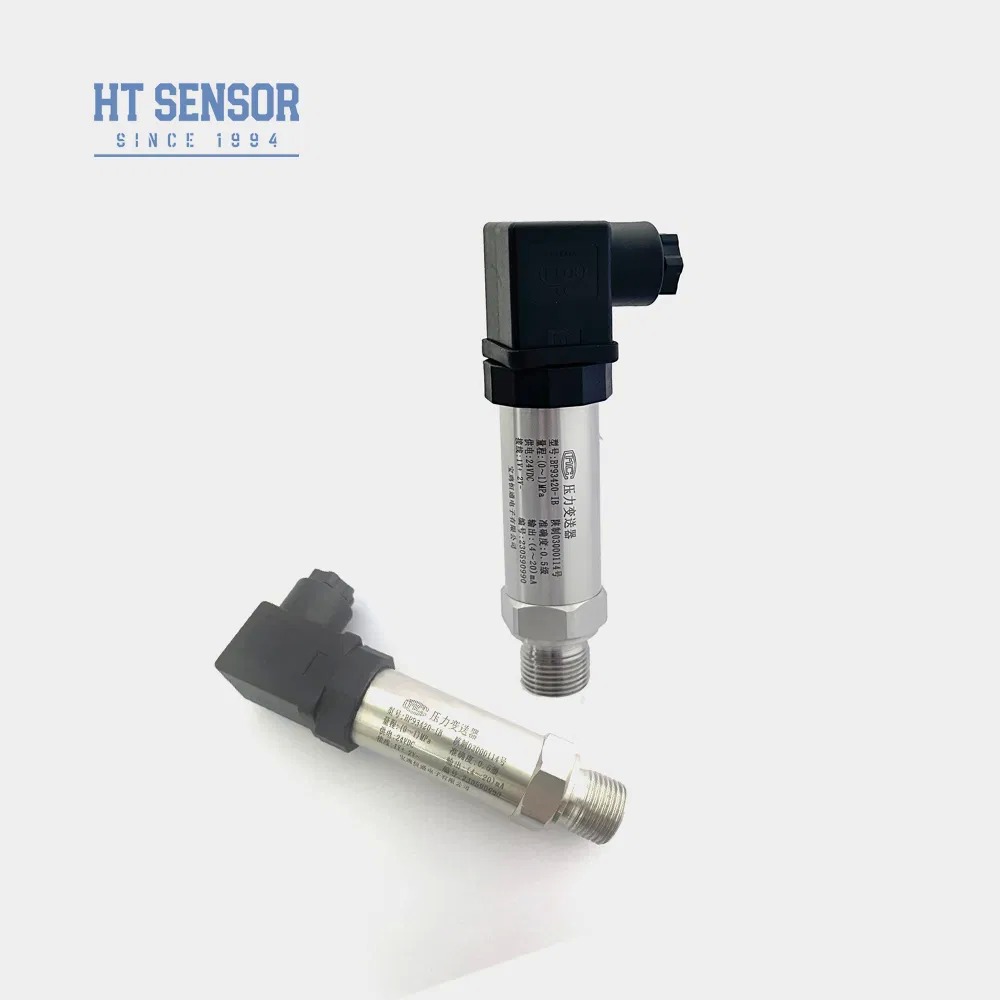

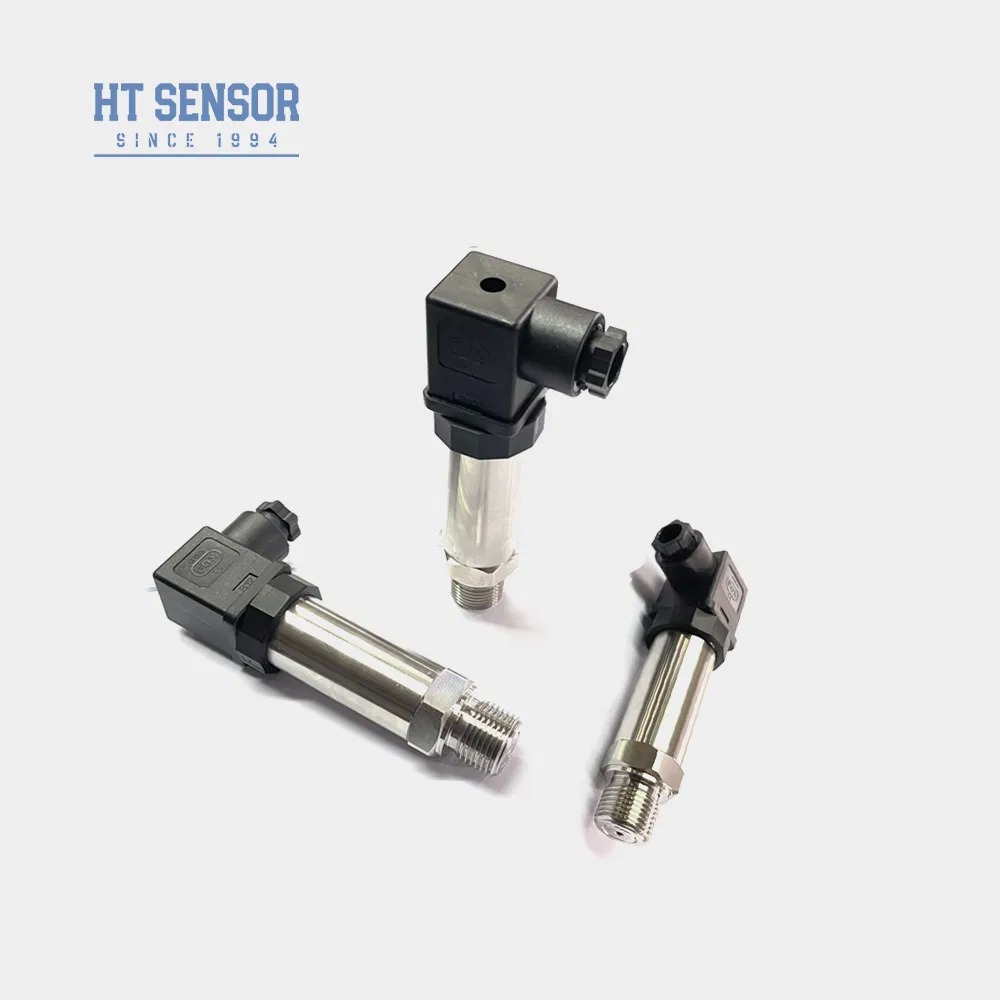

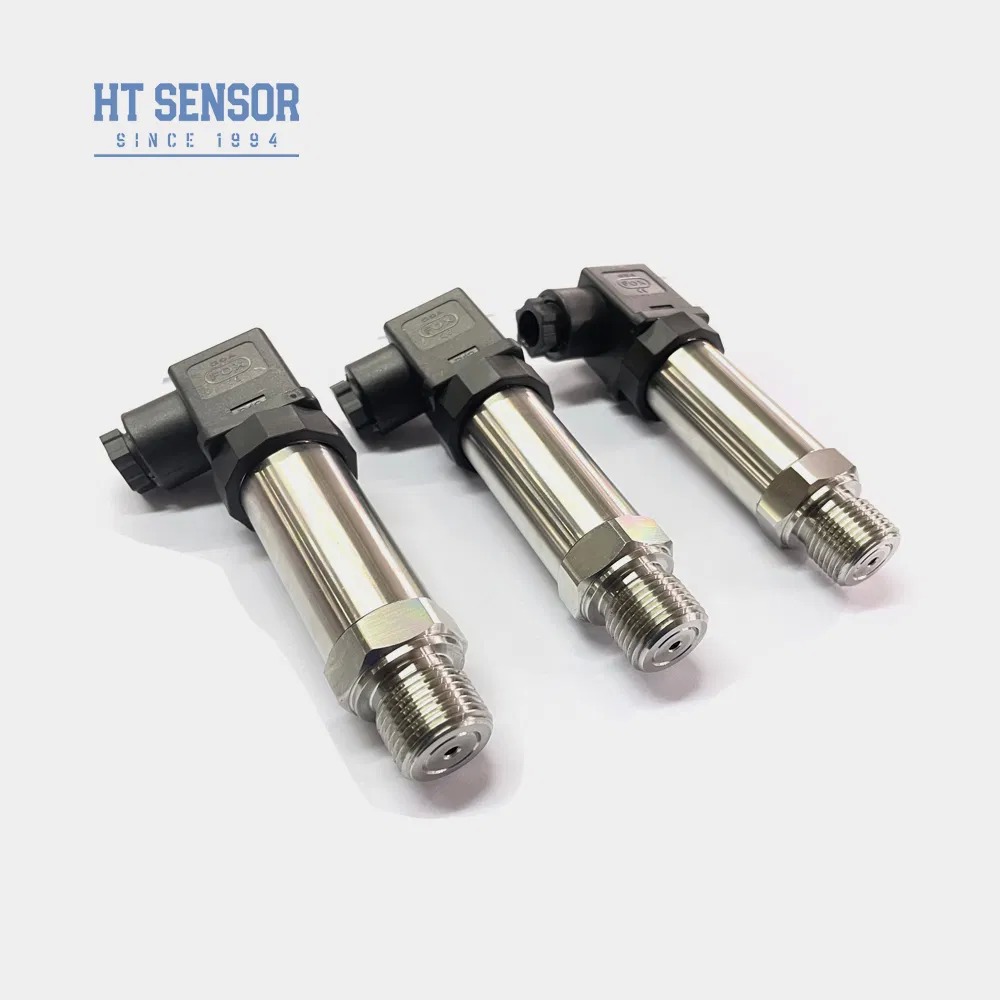

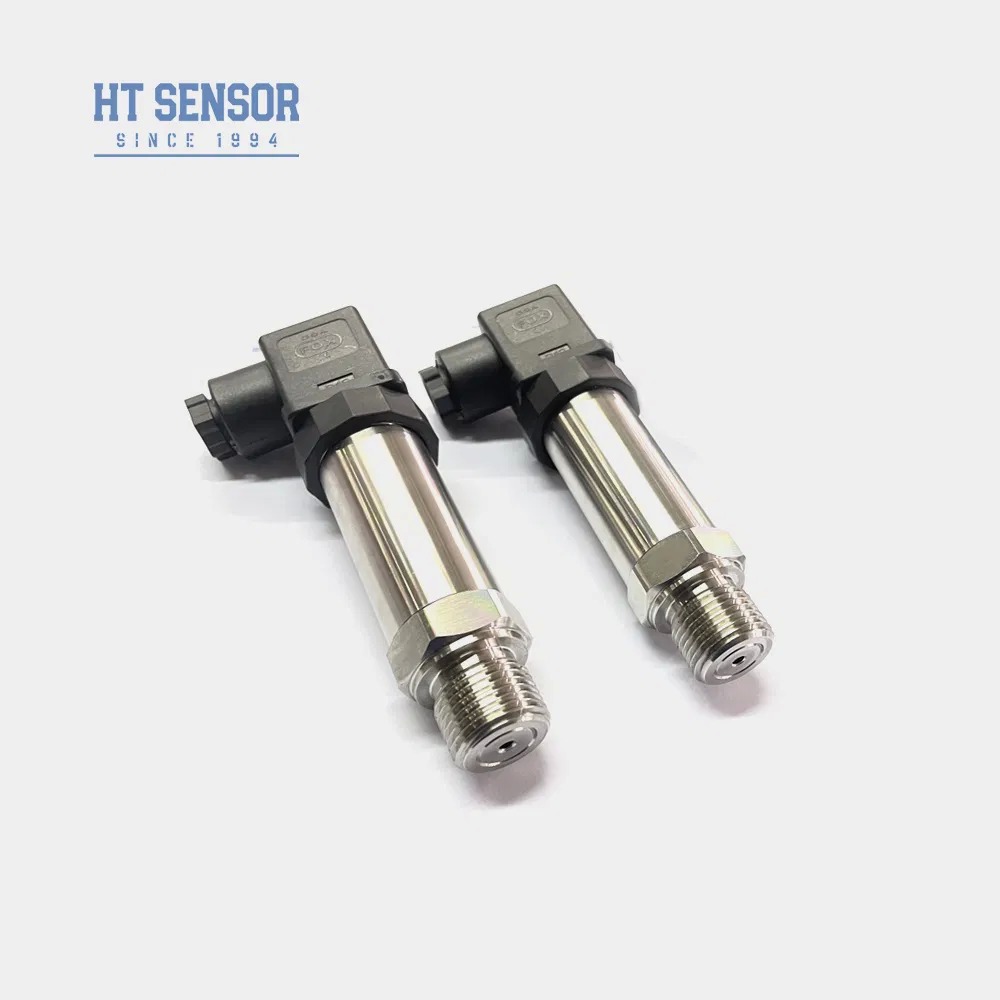

BP93420IB 4-20mA Преобразователь давления с резьбовым соединением
Преобразователь давления BP93420IB использует технологию диффузионно-кремниевого изолированного маслонаполненного сердечника серии HT в качестве элемента измерения сигнала. Схема обработки сигнала размещена в корпусе из нержавеющей стали, преобразуя сигналы датчика в стандартные выходные сигналы. Все компоненты проходят строгие испытания и отбор по старению для обеспечения стабильной и надежной работы.
Основные характеристики
- Широкий диапазон измерения с конструкцией из нержавеющей стали
- Доступны различные конфигурации интерфейсов давления
- Компактная, легкая конструкция для легкой установки
- Регулируемая калибровка нуля и полного диапазона
- Высокоточное измерение с полностью нержавеющей стальной конструкцией
Промышленные применения
- Измерение давления некоррозионных газов и жидкостей с использованием нержавеющей стали 316L
- Применение в морской и авиационной промышленности
- Промышленное управление технологическими процессами в нефтегазовой, химической, металлургической, энергетической и гидрологической отраслях
- Гидравлические и пневматические системы управления
Технические характеристики
| Диапазон измерения | -100кПа…0кПа ~ 10кПа…100МПа |
| Тип давления | Избыточное давление, Абсолютное давление, Герметичное давление |
| Перегрузочная способность | ≤ 1,5 кратного номинального диапазона |
| Точность при 25°C | ±0,25% (типично) ±0,5% (максимум) |
| Повторяемость | 0,1% от полной шкалы |
| Гистерезис | 0,1% от полной шкалы |
| Долгосрочная стабильность | ±0,1% от полной шкалы/год (типично) ±0,2% от полной шкалы/год (максимум) |
| Температурный дрейф нулевой точки | ±0,03% от полной шкалы/°C (≤100кПа) ±0,02% от полной шкалы/°C (>100кПа) |
| Температурный дрейф полного диапазона | ±0,03% от полной шкалы/°C (≤100кПа) ±0,02% от полной шкалы/°C (>100кПа) |
| Температура компенсации | 0-70°C (≤10МПа, настраиваемая) |
| Рабочая температура | -20°C~80°C |
| Температура хранения | -40°C~120°C |
| Виброустойчивость | 10g, 55Гц ~ 2кГц |
| Материал корпуса | Нержавеющая сталь 304, 316L |
| Материал диафрагмы | Нержавеющая сталь 316L |
| Сопротивление изоляции | 100 МОм 100В постоянного тока |
| Взрывозащита | Ex db IIC T6 Gb |
| Степень защиты | IP65 |
| Уплотнительное кольцо | Фторкаучук |
| Вес | ~0,15 кг |
Конфигурация выходного сигнала
| Выходной сигнал | Напряжение питания | Тип выхода |
|---|---|---|
| 4~20мА | 12~30В постоянного тока | 2/3/4 провода |
| 0~10/20мА | 3 провода | |
| 0/1~5В 0/1~10В 0,5~4,5В |
5В постоянного тока |
Руководство по заказу
Важные замечания:
- Проверьте совместимость среды с материалами, контактирующими с продуктом
- Взрывозащищенные модели не включают цифровые головки дисплея
- Преобразователи с ЖК/светодиодным дисплеем требуют источника питания ≥20В постоянного тока
- Установите устройства молниезащиты и обеспечьте надлежащее заземление
- Уплотнительное кольцо из фторкаучука рассчитано на температуру от -20°C до 250°C; укажите EPDM для температур ниже -20°C
- По умолчанию кабель из полиэтилена длиной 1,5 м; укажите альтернативные материалы при необходимости
- Уведомляйте о особых условиях: сильная вибрация, ударные нагрузки, электромагнитные/РЧ помехи
Руководство по заказу
| Код | Конструкция корпуса |
|---|---|
| IB | Общий преобразователь давления |
| IX | Преобразователь давления с дисплеем |
| IE | Ударопрочный авиационный преобразователь давления |
| IIC/III | Промышленный общий/с дисплеем преобразователь давления |
| IF | Влагозащищенный преобразователь давления |
| IIE/IIIE | Общий/с дисплеем преобразователь давления |
| IN | Специализированный преобразователь давления для кондиционирования воздуха |
| IC | Высокотемпературный преобразователь давления |
| IQ1/IQ2 | Преобразователь давления с большой диафрагмой/высокотемпературный |
Варианты конфигурации
| Категория | Код | Описание |
|---|---|---|
| Диапазон измерения | -0,1...0~0,01...100МПа | Доступны различные диапазоны |
| (0-X)кПа или МПа | X обозначает фактический диапазон измерения | |
| Источник питания | D1 | 24В постоянного тока |
| D2 | 5В постоянного тока | |
| D3 | Другое | |
| Выходной сигнал | S1 | 4~20мА постоянного тока |
| S2 | 1~5В постоянного тока | |
| S3 | 0~5В постоянного тока | |
| S4 | 0~10мА постоянного тока | |
| S5 | 0~20мА постоянного тока | |
| S6 | 0~10В постоянного тока | |
| S7 | 0,5~4,5В постоянного тока | |
| Резьбовое соединение | J1 | M20×1,5 |
| J2 | G1/2 | |
| J3 | G1/4 | |
| J4 | 7/16-20UNF | |
| J5 | Другое | |
| Электрическое соединение | B1 | Hirschmann |
| B2 | Штекер PG7 | |
| B3 | Герметичный кабельный вывод | |
| B4 | Промышленный корпус 2088 | |
| B5 | Промышленный корпус 2088 с дисплеем | |
| B6 | Другое | |
| Тип давления | G | Избыточное давление |
| A | Абсолютное давление | |
| S | Герметичное опорное давление | |
Часто задаваемые вопросы
Каковы особенности ваших преобразователей давления?
Высокая точность, долговечность и отличная производительность. Доступна индивидуальная настройка для удовлетворения конкретных требований применения.
Могу ли я настроить специальные спецификации?
Да, наша команда инженеров может адаптировать продукцию для удовлетворения конкретных потребностей. Мы предоставляем комплексные услуги OEM и ODM.
Какова ваша производственная мощность?
Наши производственные мощности позволяют выпускать до 30 000 преобразователей давления в месяц, что гарантирует удовлетворение крупномасштабных заказов. Свяжитесь с нашим отделом продаж заранее для оптимального планирования производства и поставок.
Каков типичный срок поставки?
5-8 рабочих дней для стандартных моделей. Индивидуальные продукты могут потребовать дополнительного времени в зависимости от спецификаций.
Как определяется цена продукции? Есть ли скидки?
Конкурентоспособная структура ценообразования с объемными скидками для оптовых заказов и долгосрочных партнерских соглашений.
Какова гарантия на вашу продукцию? И послепродажное обслуживание?
24-месячная гарантия с даты отгрузки. Наша команда послепродажного обслуживания отвечает на запросы в течение 24 часов, при этом всегда доступна удаленная поддержка через сеть ПК.
Основные характеристики продукта
Преобразователь давления BP93420-IB 4–20 мА обеспечивает точность 0,5 %, степень защиты IP65 и конструкцию из нержавеющей стали 316L. Отличается стабильностью ±0,2% полной шкалы в год, широким диапазоном давления и настраиваемыми опциями для измерения промышленных жидкостей.
