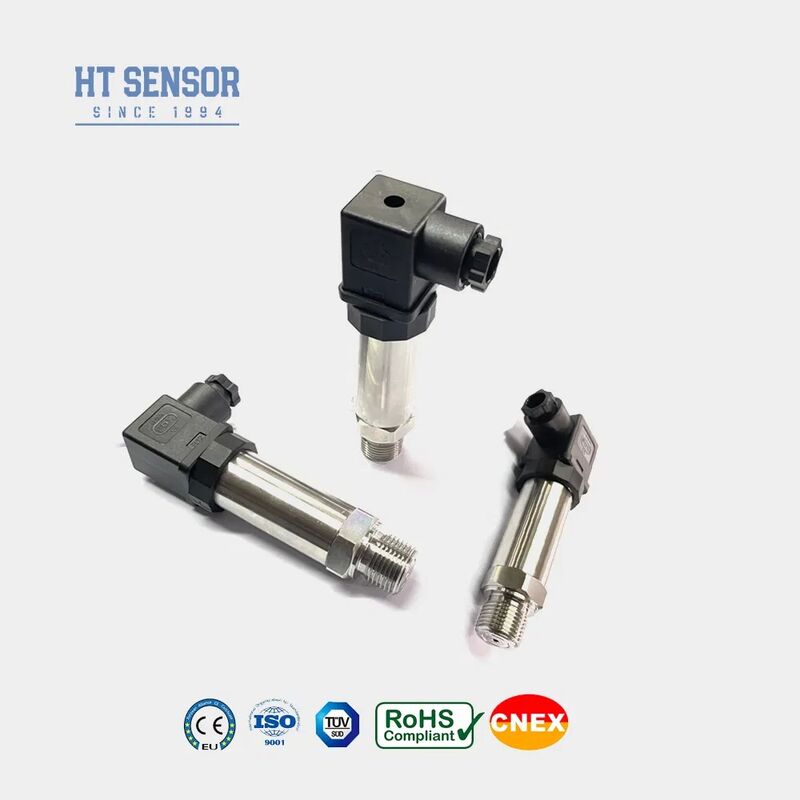

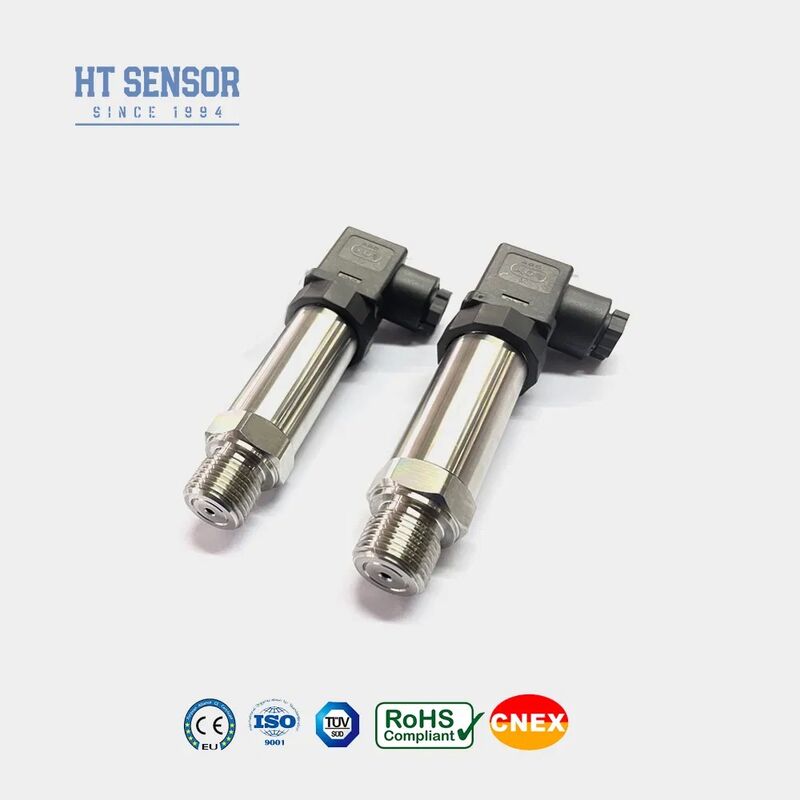

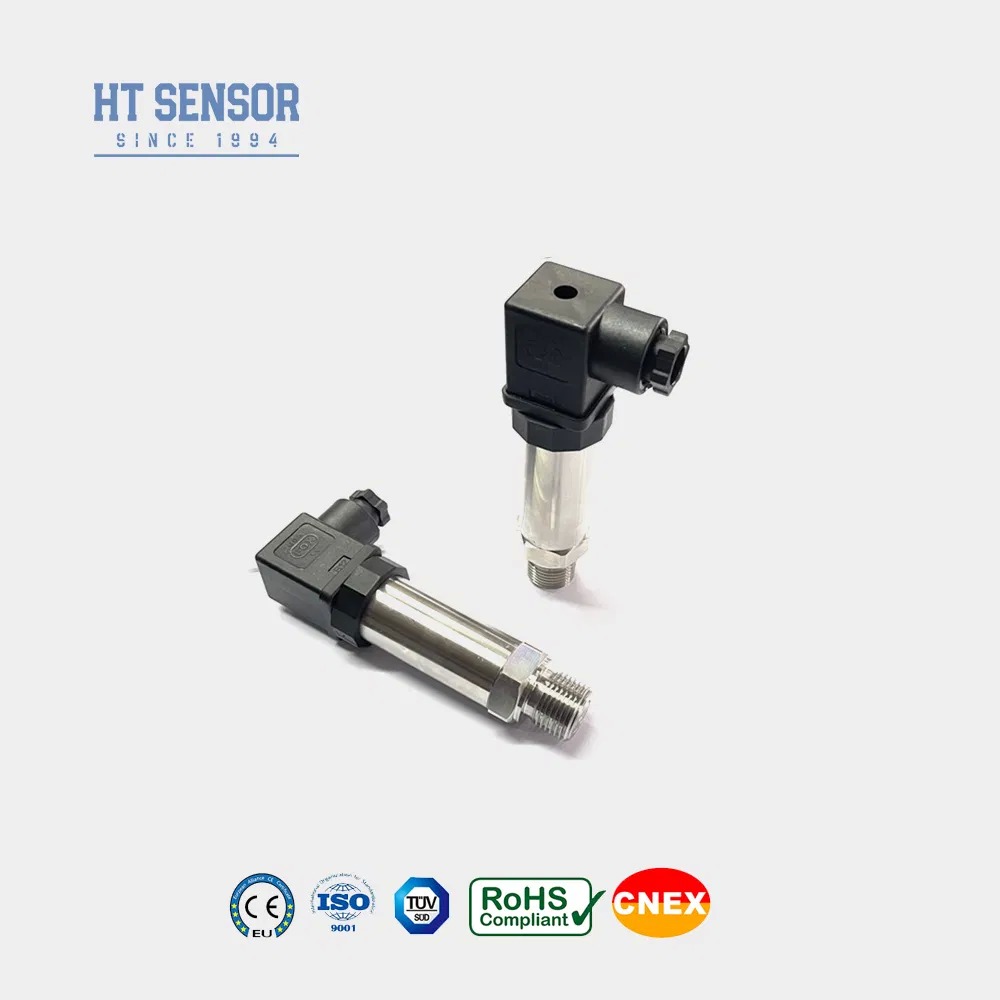

Датчик давления Baoji Hengtong с выходом 4-20 мА, нержавеющей сталью 316L и степенью защиты IP65
Сертификация:
CE, RoHS
Минимальное количество заказа:
1
Цена:
26
Подробная информация о продукте
| Модель №.: | BP93420-IB | Измерительная среда: | Жидкость |
|---|---|---|---|
| Класс точности: | 0,5 г | Диапазон давления: | 0kpa~10kpa...100MPa |
| IP-рейтинг: | IP65 | Тип давления: | Измерительное давление, абсолютное давление, герметическое давление |
| Материал корпуса: | 316Л | Долгосрочная стабильность: | +-0,2% Ф.С./Год ((Тип.) |
| Материал диафрагмы: | 316Л | Рабочая температура: | -20ºC ~ 80ºC |
| Температура хранения: | -40ºC ~ 120ºC | Выходной сигнал: | 4 ~ 20 мА, 0 ~ 10/20 мА, 0/1 ~ 5 В, 0/1 ~ 10 В, 0,5 ~ 4,5 В |
| Напряжение питания: | 12 ~ 30 В постоянного тока, 5 В постоянного тока | Масса: | ~ 0,15 кг |
| Сопротивление изоляции: | 100 МОм 100 В постоянного тока | ||
| Выделить |
Передатчик выходного давления 4-20mA,Датчик уровня из нержавеющей стали 316L,Датчик давления защиты IP65 |
||
Описание продукта
BP93420IB Передатчик давления
Передатчик давления BP93420IB использует технологию диффузионного кремниевого изоляции HT, наполненную маслом, в качестве элемента измерения сигнала.Схема обработки сигнала помещена в прочный корпус из нержавеющей сталиКаждый блок проходит комплексные испытания и скрининг старения на компоненте, полуфабрикате,и стадии готовой продукции для обеспечения исключительной стабильности и надежности производительности.
Ключевые характеристики продукта
- Полный диапазон измерений с конструкцией из нержавеющей стали
- Доступны различные конфигурации интерфейсов давления
- Компактный и легкий дизайн для легкой установки
- Регулируемая нулевая и полномасштабная калибровка
- Высокоточные измерения
- Полная структурная целостность из нержавеющей стали
Промышленное применение
- Измерение давления не коррозионных газов и жидкостей с использованием нержавеющей стали 316L
- Приложения в морской и авиационной промышленности
- Мониторинг промышленных процессов в нефтегазовом, химическом, металлургическом, энергетическом и гидрологическом секторах
- Интеграция гидравлических и пневматических систем управления
Спецификации производительности
| Диапазон измерений | - 100 кПа... 0 кПа ~ 10 кПа... 100 МПа |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Мощность перегрузки | ≤ 1,5 раз номинальный диапазон |
| Точность @ 25oC | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость | 00,1% ФС |
| Гистерез | 00,1% ФС |
| Долгосрочная стабильность | ± 0,1% F.S/год (типичный) ± 0,2% F.S/год (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Компенсационная температура | 0-70oC ((≤10MPa, настраивается) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C ~ 120°C |
| Сопротивление вибрации | 10g, 55Hz ~ 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Ex db IIC T6 Гб |
| Рейтинг защиты | IP65 |
| Печать O-Ring | Фторированная резина |
| Вес | ~ 0,15 кг |
Конфигурация выходного сигнала
| Выходной сигнал | Напряжение питания | Тип выхода |
|---|---|---|
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода | |
| 0/1 ~ 5 В 0/1 ~ 10В 0.5 ~ 4.5 В |
5VDC |
Руководство по заказу
Важные соображения при заказе
- Перед выбором проверяется совместимость среды с материалами, контактирующими с продуктом.
- Взорвательные модели не включают головы цифровых дисплеев
- Для передатчиков с ЖК-дисплеями или светодиодными экранами требуется не менее 20 ВДС питания
- Установка защитных устройств от молнии и обеспечение надлежащего заземления для надежной работы
- Для температур работы ниже -20oC укажите уплотнители O-кольца EPDM (по умолчанию фторированная резина, номинальная от -20oC до 250oC)
- Продолжительность кабеля по умолчанию составляет 1,5 м полиэтилена - укажите альтернативные материалы, если это необходимо.
- Сообщите нашей компании о специальных требованиях, включая сильные вибрации, ударные силы или электромагнитные помехи.
Руководство по заказу продукции
| Код продукции | Описание |
|---|---|
| BP93420IB | Трансмитер общего давления |

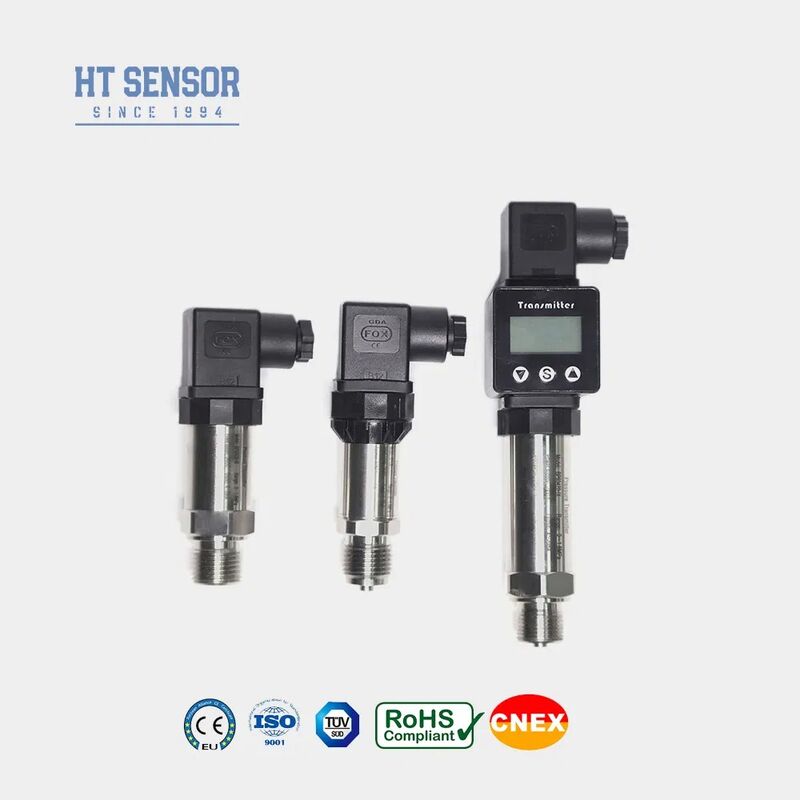

| BP93420IX | Дисплейный передатчик давления |
| BP93420IE | Упорный авиационный передатчик давления |
| BP93420IIC/III | Промышленный генеральный/дисплейный передатчик давления |
| BP93420IF | Устойчивый к влаге передатчик давления |
| BP93420IIE/IIIE | Общий/дисплейный передатчик давления |
| BP93420IN | Кондиционер специальный передатчик давления |
| BP93420IC | Высокотемпературный передатчик давления |
| BP93420IQ1/IQ2 | Большая диафрагма/передатчик высокого давления |
Варианты конфигурации
| Код | Силовое питание | Код | Выходной сигнал |
|---|---|---|---|
| D1 | 24VDC | S1 | 4 ~ 20mADC |
| D2 | 5VDC | S2 | 1 ~ 5VDC |
| D3 | Прочие | S3 | 0 ~ 5VDC |
| S4 | 0~10mADC | ||
| S5 | 0~20mADC | ||
| S6 | 0~10VDC | ||
| S7 | 00,5-4,5 ВДС |
| Код | Подсоединение под давлением | Код | Электрическое соединение | Код | Тип давления |
|---|---|---|---|---|---|
| J1 | M20x1.5 | В1 | Хиршманн | G | Давление измерения |
| J2 | G1/2 | В2 | PG7 Включатель | А. | Абсолютное давление |

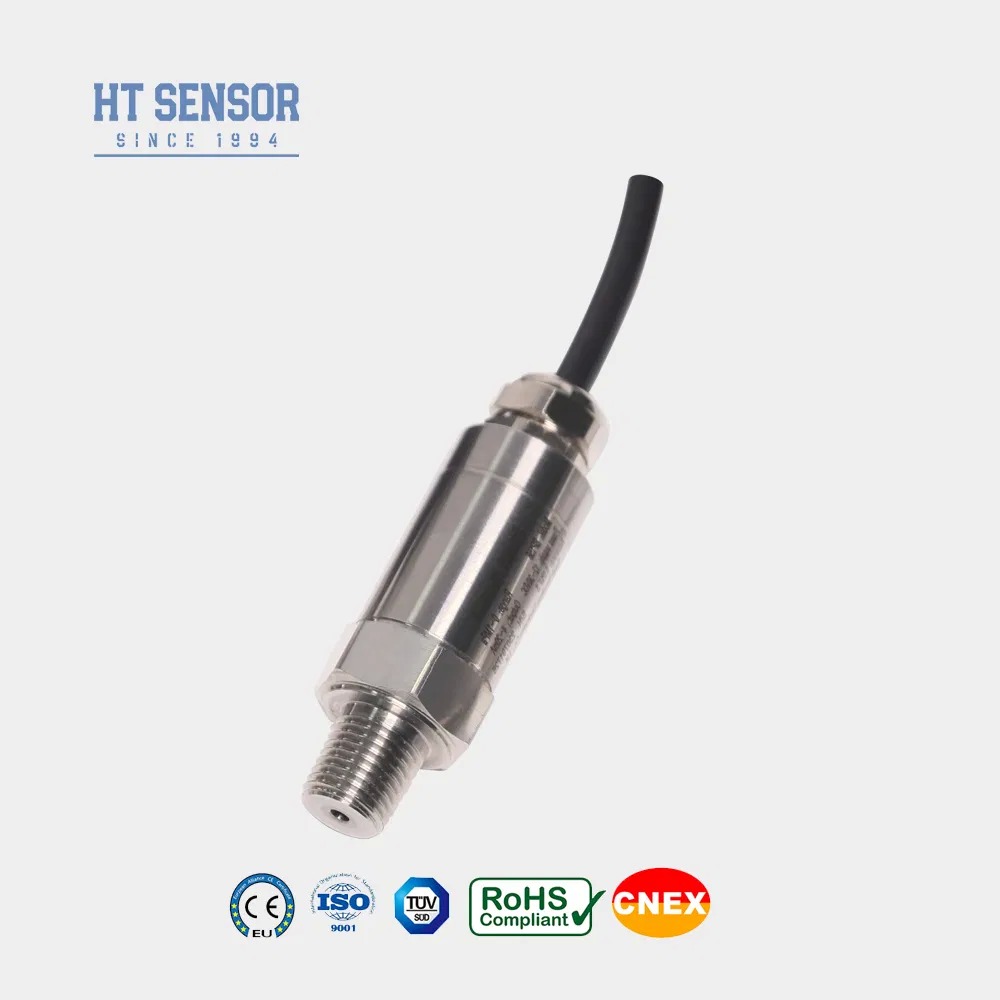

| J3 | G1/4 | В3 | Выход из запечатанного кабеля | S | Запечатанное эталонное давление |
| J4 | 7/16-20UNF | В4 | 2088 Промышленные корпуса | ||
| J5 | Прочие | В5 | 2088 Промышленный корпус с дисплеем | ||
| В6 | Прочие |
Часто задаваемые вопросы
Каковы ключевые особенности ваших датчиков давления?
Наши передатчики давления предлагают высокую точность, исключительную долговечность и надежную производительность для различных промышленных применений.Доступны варианты настройки для удовлетворения конкретных требований.
Могу я запросить спецификацию?
Да, наша инженерная команда может разработать индивидуальные решения для удовлетворения ваших конкретных потребностей.
Какова ваша производственная мощность?
Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, что гарантирует, что мы сможем удовлетворить большие заказы.Мы рекомендуем связаться с нашей командой продаж заранее для согласования производственных и графиков доставки.
Сколько времени обычно требуется для доставки?
Стандартные модели обычно отправляются в течение 5-8 рабочих дней.
Какие цены на продукты?
Мы предлагаем конкурентоспособные цены с скидками на объемы, доступными для оптовых заказов, и установили долгосрочные партнерские отношения.
Какую гарантию и послепродажную поддержку вы предоставляете?
Все продукты имеют 24-месячную гарантию с даты отгрузки. Наша команда послепродажного обслуживания отвечает на запросы в течение 24 часов и предоставляет удаленную техническую поддержку через сетевую связь ПК.
Основные характеристики продукта
Высокоточный датчик давления 4–20 мА с конструкцией из нержавеющей стали 316L, классом защиты IP65 и точностью 0,5 %. Настраивается для различных типов давления и промышленного применения. Готовность к экспорту, конкурентоспособные цены и возможность оптовых заказов.
