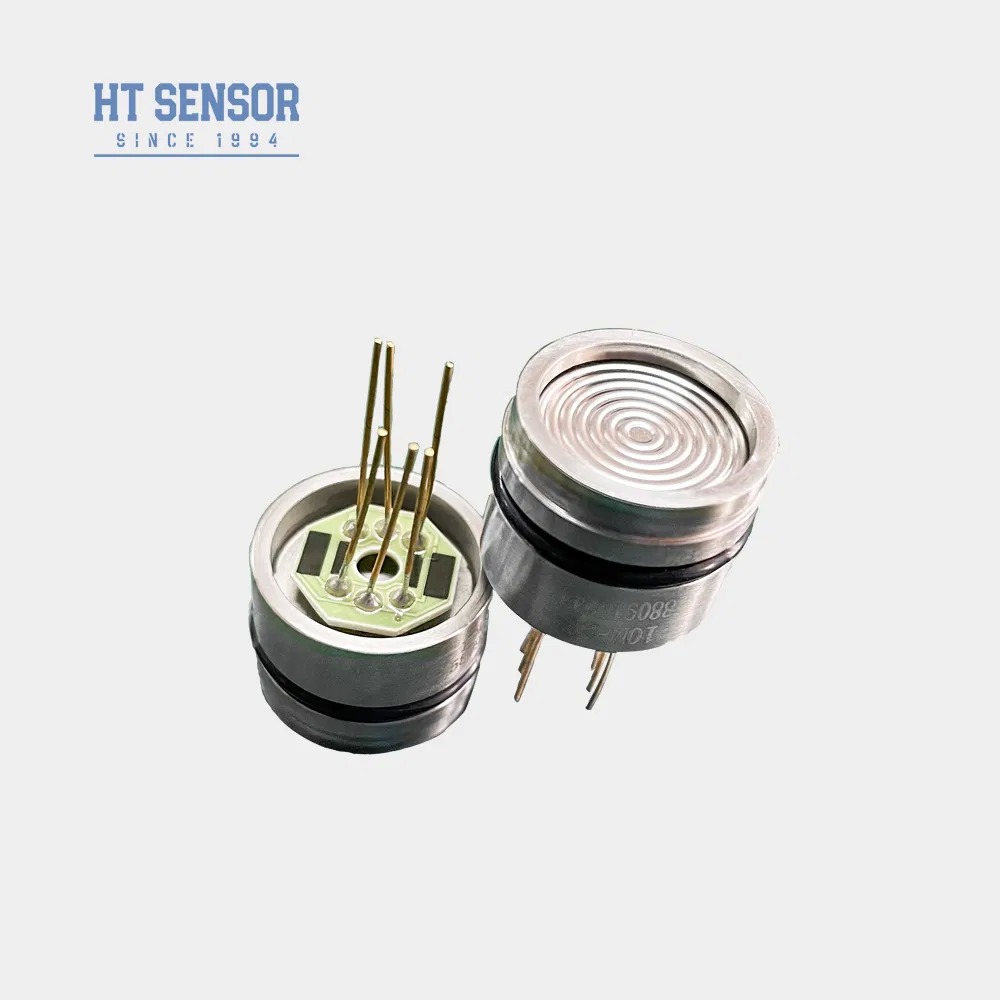

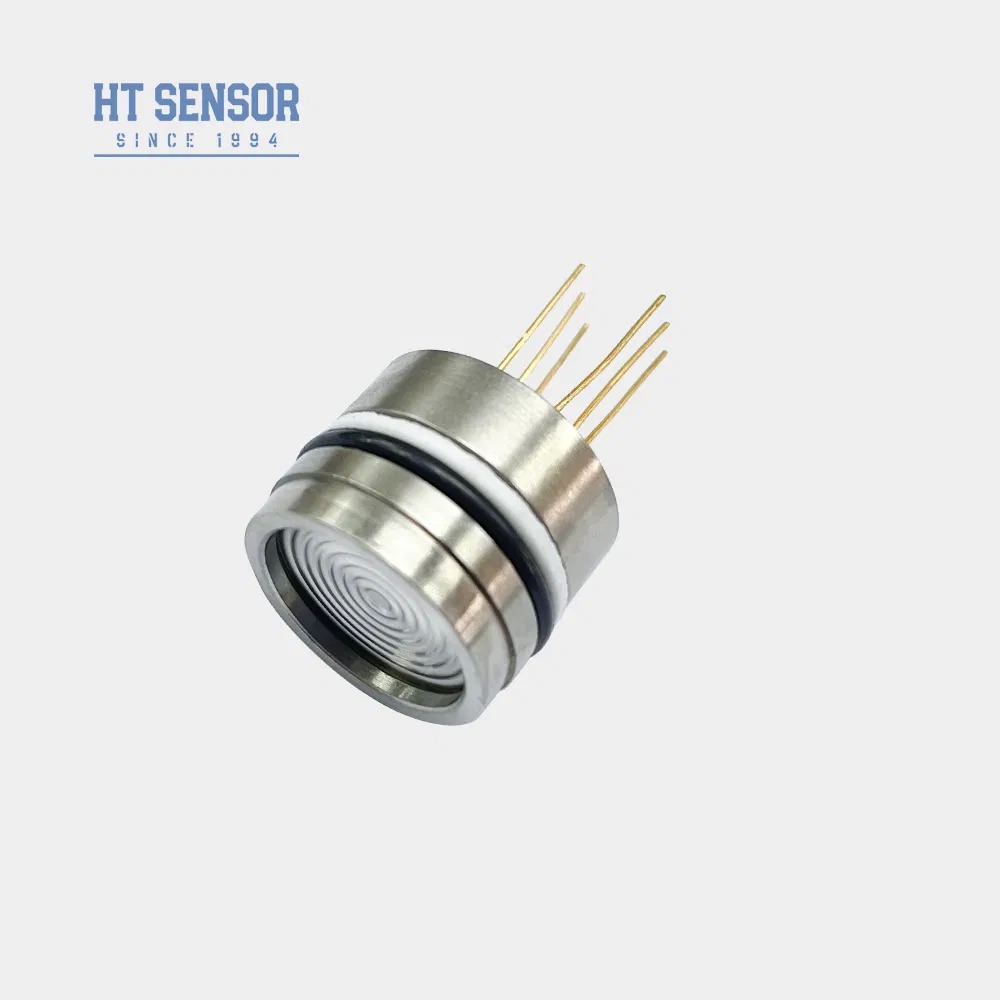

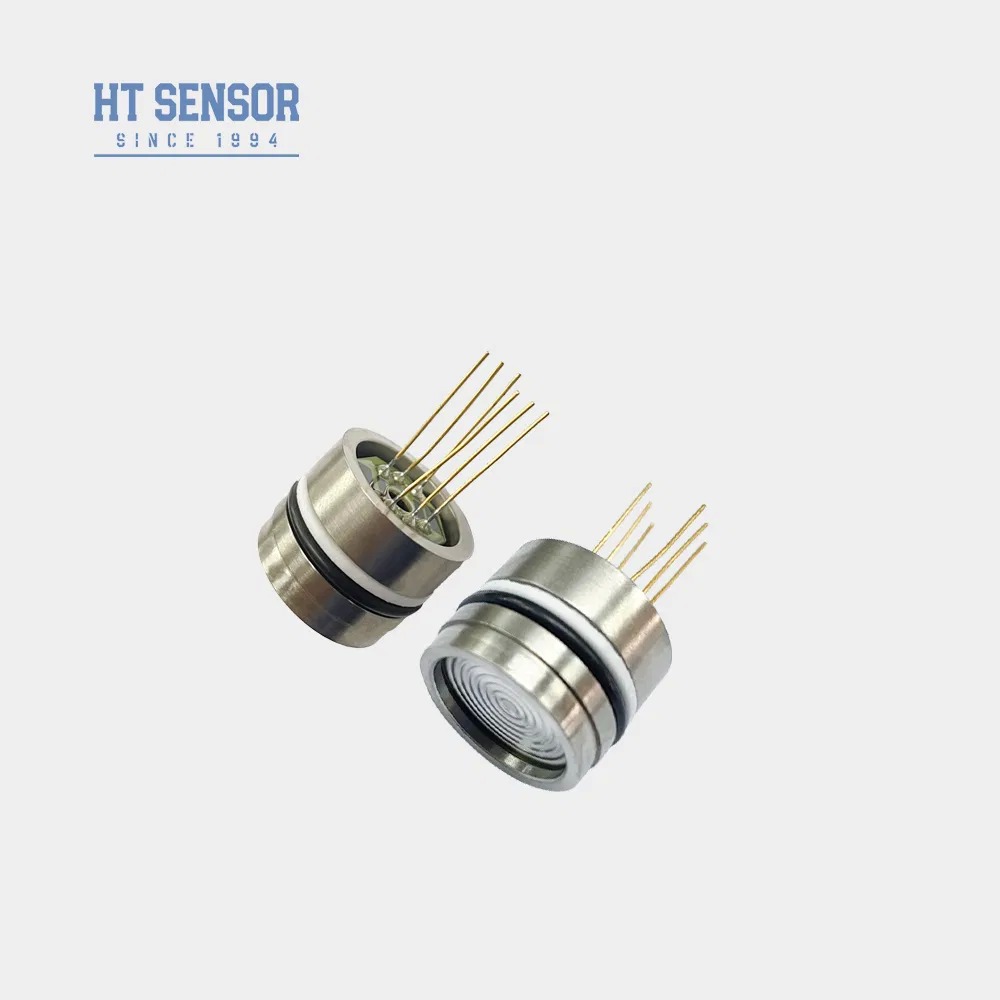

HT19F Промышленный диффузионный кремниевый датчик давления
Кремниевый пьезорезистивный датчик давления HT19F оснащен высокостабильным диффузионным кремниевым элементом, который точно измеряет давление жидкостей и газов. Давление передается через изолирующую диафрагму и силиконовое масло на кремниевую диафрагму, что делает его идеальным для воздушных компрессоров и холодильных систем.
Особенности продукта
- Передовая технология с корпусом из нержавеющей стали 316L
- Премиальные материалы диафрагмы, включая титан и Hastelloy
- Толстопленочные схемы для температурной компенсации и коррекции нулевой точки
- Исключительная надежность, повторяемость и стабильность
Применение
- Измерение давления некоррозионных газов и жидкостей, совместимых с нержавеющей сталью 316L
- Промышленные объекты: нефтяная, химическая, металлургическая, энергетическая и гидрологическая отрасли
- Морская и авиационная промышленность
- Гидравлические и пневматические системы управления
- Приложения для управления технологическими процессами
Электрические характеристики
Питание: ≤2 мА постоянного тока (типичное значение 1,5 мА постоянного тока)
Входное сопротивление: 3KΩ~6KΩ
Выходное сопротивление: 2.5KΩ~6KΩ
Электрическое соединение: позолоченные контакты Kovar или высокотемпературные провода 100 мм
Параметры производительности
| Параметр |
Тип |
Макс. |
Единица измерения |
| Нелинейность |
±0.15 |
±0.3 |
%F.S |
| Повторяемость |
0.05 |
0.1 |
%F.S |
| Гистерезис |
0.05 |
0.1 |
%F.S |
| Нулевой выход |
0±1 |
0±2 |
мВ |
| Выход диапазона (≤20 кПа) |
50±10 |
50±30 |
мВ |
| Выход диапазона (≥35 кПа) |
100±10 |
100±30 |
мВ |
| Температурная погрешность - ноль (≤20 кПа) |
±1 |
±2 |
%F.S |
| Температурная погрешность - ноль (≥35 кПа) |
±0.5 |
±1 |
%F.S |
| Температурная погрешность - диапазон (≤20 кПа) |
±1 |
±2 |
%F.S |
| Температурная погрешность - диапазон (≥35 кПа) |
±0.5 |
±1 |
%F.S |
| Компенсированная температура (≤20 кПа) |
0~50 |
- |
ºC |
| Компенсированная температура (≥35 кПа) |
0~70 |
- |
ºC |
| Рабочая температура |
-20~80 |
- |
ºC |
| Температура хранения |
-40~125 |
- |
ºC |
| Долгосрочная стабильность |
0.2 |
- |
%F.S/год |
| Сопротивление изоляции |
≥200MΩ 100 В постоянного тока |
- |
- |
| Время отклика |
≤1 мс |
- |
- |
Дополнительные характеристики
Допустимая перегрузка: возьмите меньшее значение из 3-кратного значения полной шкалы или 120 МПа
Разрывное давление: 5X от полной шкалы
Материал диафрагмы: 316L
Вибрация: отсутствие изменений в условиях 10gRMS, от 20 Гц до 2000 Гц
Удар: 100 г, 11 мс
Уплотнение уплотнительным кольцом: нитриловое кольцо или фторкаучуковое кольцо
Заполняющая среда: силиконовое масло
Вес: около 28 г
Конструкция
Электрическое соединение и компенсация
Примеры выбора
Руководство по заказу
1. Обеспечьте надлежащее соответствие размера сердечника и корпуса передатчика для требуемой герметичности.
2. Соблюдайте вертикальное выравнивание и прикладывайте равномерное давление во время сборки корпуса.
3. Укажите особые требования, если измеряемая среда несовместима с материалами 316L.
4. Избегайте контакта с диафрагмой датчика руками или острыми предметами.
5. Держите порт измерения давления открытым для атмосферы и предотвращайте загрязнение.
6. Обратитесь к фактической этикетке сердечника для конфигураций выводов.
