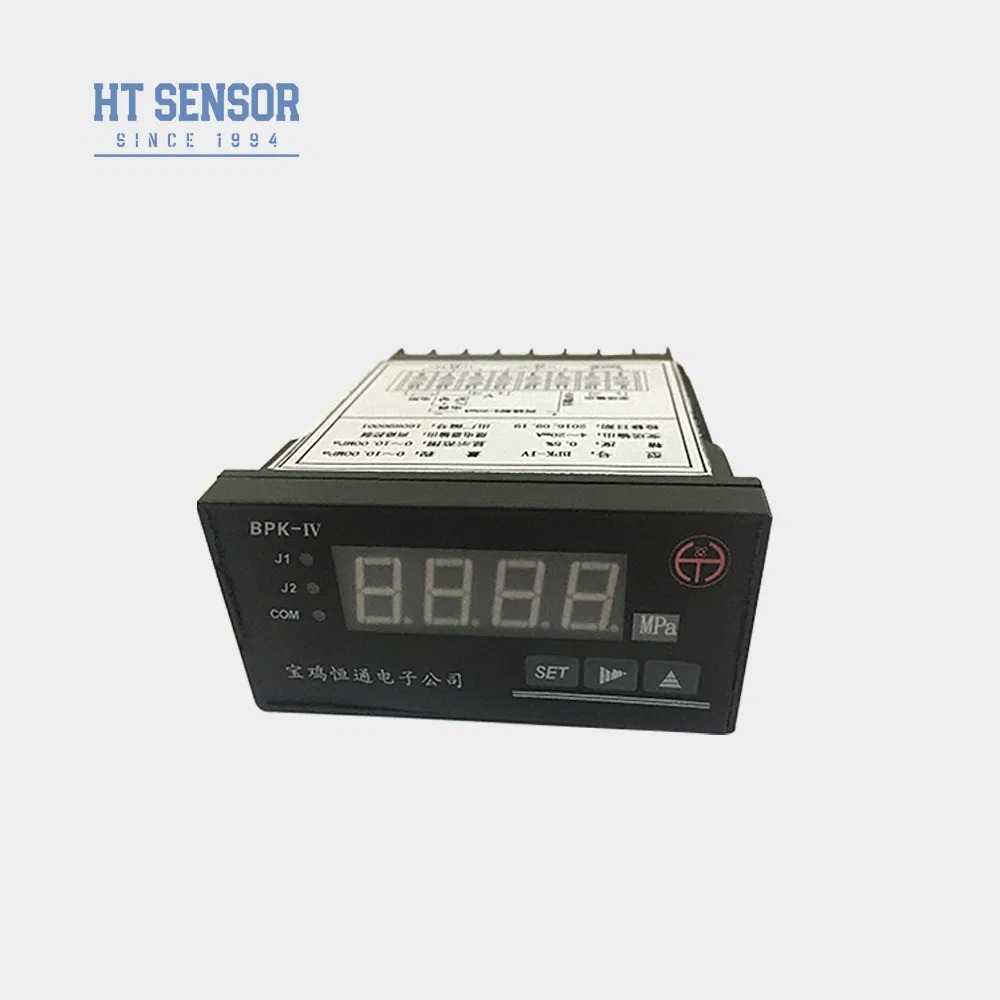

Дальномер/выключатель BPK-IV

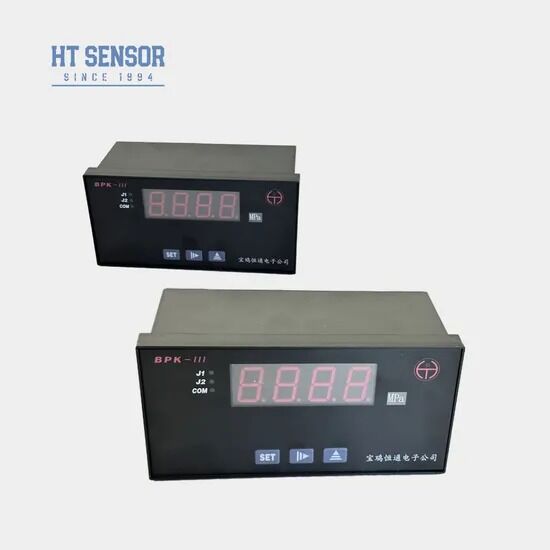

Черные пластиковые дисплеи с функцией контроллера для применения в промышленных приборах.
Обзор продукции
Контроллеры серии BPK-IV объединяют функции отображения, управления и передачи для различных приложений автоматического управления в промышленных условиях.
Ключевые особенности
- Многочисленные возможности ввода сигнала, включая RTD, термопары и стандартные сигналы
- Калибровка диапазона отображения для нелинейных сигналов и возможность настройки линейного сигнала
- Изолированный выход передачи с 12-битным разрешением и регулируемым диапазоном
- Два выхода реле, конфигурируемых для действий тревоги высокий/низкий, высокий/высокий-высокий или низкий/низкий-низкий
Технические спецификации
Силовое питание:220VAC / 24VDC (± 10%)
Окружающая среда:Температура окружающей среды 0~50°C; относительная влажность ≤85%; не коррозионная газообразная среда
Параметры входного сигнала
| Код входной сигналы |
Сигнал ввода |
Объем отображения |
Резолюция |
Точность |
Импеданс ввода |
| 00 | T TC | 0~400°C | 1°C | 00,2% | Сто тысяч. |
| 01 | R ТК | 0~1600°C | 1°C | 00,2% | Сто тысяч. |
| 02 | J TC | 0~1200°C | 1°C | 00,2% | Сто тысяч. |
| 03 | WRe3-WRe25 TC | 0~2300°C | 1°C | 00,2% | Сто тысяч. |
| 04 | B TC | 350~1800°C | 1°C | 00,2% | Сто тысяч. |
| 05 | S ТК | 0~1600°C | 1°C | 00,2% | Сто тысяч. |
| 06 | K ТК | 0~1300°C | 1°C | 00,2% | Сто тысяч. |
| 07 | Е ТК | 0~900°C | 1°C | 00,2% | Сто тысяч. |
| 08 | Pt100 РТД | -200 ~ 600°C | 00,1°C | 00,2% | (0,2 мА) |
| 09 | Cu50 RTD | -50,0 ~ 150,0°C | 00,1°C | 00,2% | (0,2 мА) |
| 10 | 0~375Ω давление на расстоянии | Настраивается с -1999 по 9999 | 16-разрядный образец A/D | 00,2% | (0,2 мА) |
| 11 | Дивизор тока 0 ~ 75 мВ | | | 00,1% | Сто тысяч. |
| 12 | 0 ~ 30 мВ | | | 00,1% | Сто тысяч. |
| 13 | Стандартный сигнал от 0 до 5 В | | | 00,1% | Сто тысяч. |
| 14 | Стандартный сигнал от 1 до 5 В | | | 00,1% | Сто тысяч. |
| 15 | Стандартный сигнал 0 ~ 10 В | | | 00,1% | Сто тысяч. |
| 16 | Стандартный сигнал от 0 до 10 мА | | | 00,1% | 20Ω |
| 17 | Стандартный сигнал от 0 до 20 мА | | | 00,1% | 20Ω |
| 18 | Стандартный сигнал 4 ~ 20 мА | | | 00,1% | 20Ω |
Выход аналогового тока
| Передача выходного сигнала |
Текущий выход |
Область передачи |
Изолированное напряжение |
Максимальное разрешение |
Точность |
Грузоподъемность |
Напряжение открытой цепи |
| 00 | 4 ~ 20 мА | Передача данных в пределах диапазона на стандартный сигнал тока | 1500 В | 12 бит | 00,3% | ≤ 500Ω | 15 В |
| 01 | 0 ~ 20 мА | | | | | |
Этот продукт изготавливается с 4 ~ 20 мА или 0 ~ 20 мА выходных сигналов тока.доступны пользовательские заказы или пользователи могут подключить внешние резисторы (250Ω или 500Ω) для 1 ~ 5В, 0 ~ 5В или 0 ~ 10В преобразование напряжения (точность резистора напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения напряжения
Спецификации выхода реле
| Напряжение |
Максимальный ток (резистивная нагрузка) |
Максимальный ток (индуктивная нагрузка) |
Жизнь реле |
| 250В/120В | 3A AC / 2A DC | 0.3A AC / 0.2A DC | >100 000 циклов |
| 120В/48В | 4A AC / 3A DC | 0.4A AC / 0.3A DC |
| < 48 В | 5A AC / 4A DC | 0.5A AC / 0.4A DC |
Дополнительные особенности
- Внешнее питание DC24V/30mA для работы передатчика
- Автоматическая компенсация температуры для датчиков термопары
- Функциональность защиты от отключения

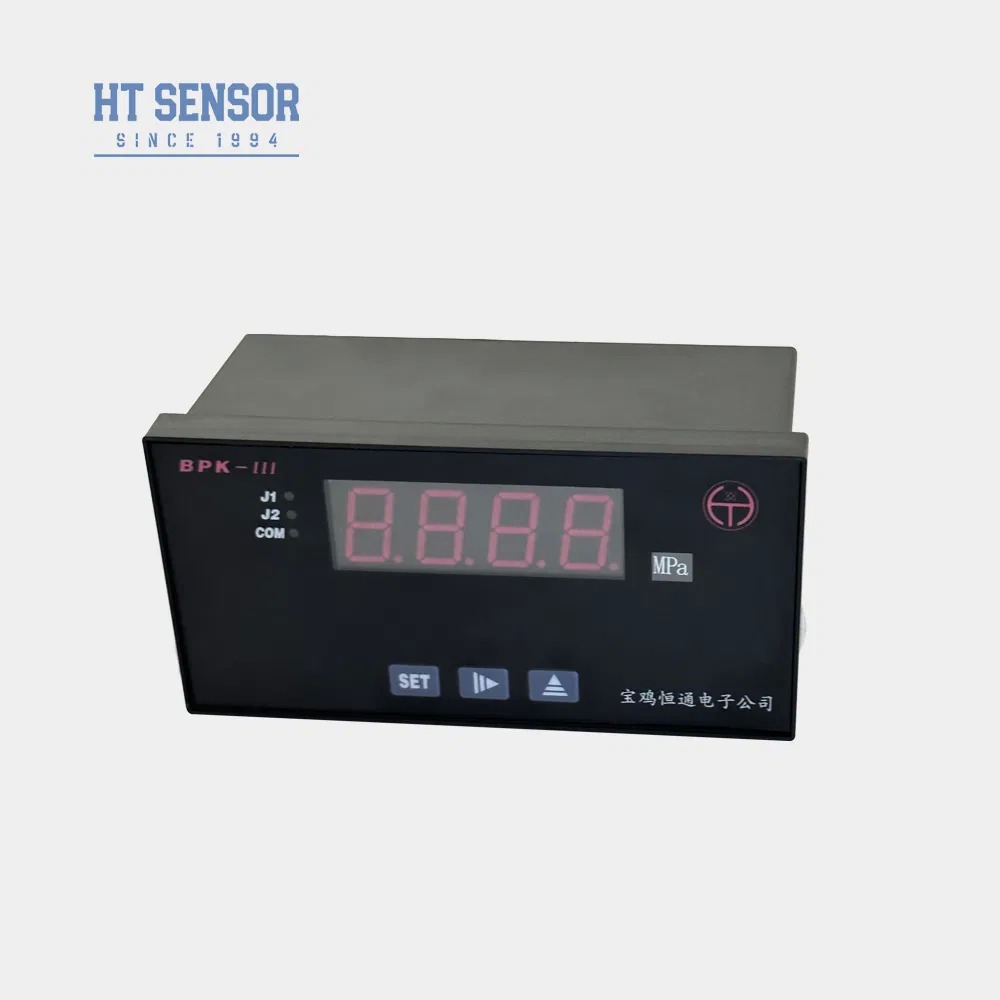

Размеры модели
| Модель |
Размер контуры |
Размер выходной панели (мм) |
Примечания |
| BPK-IIIS1 | 160×80×80 (горизонтально) | 152 + 0,8 * 76 + 0.7 | |
| BPK-IIIS2 | 96×48×112 (горизонтально) | 92 плюс 0,7х44 плюс 0.5 | |

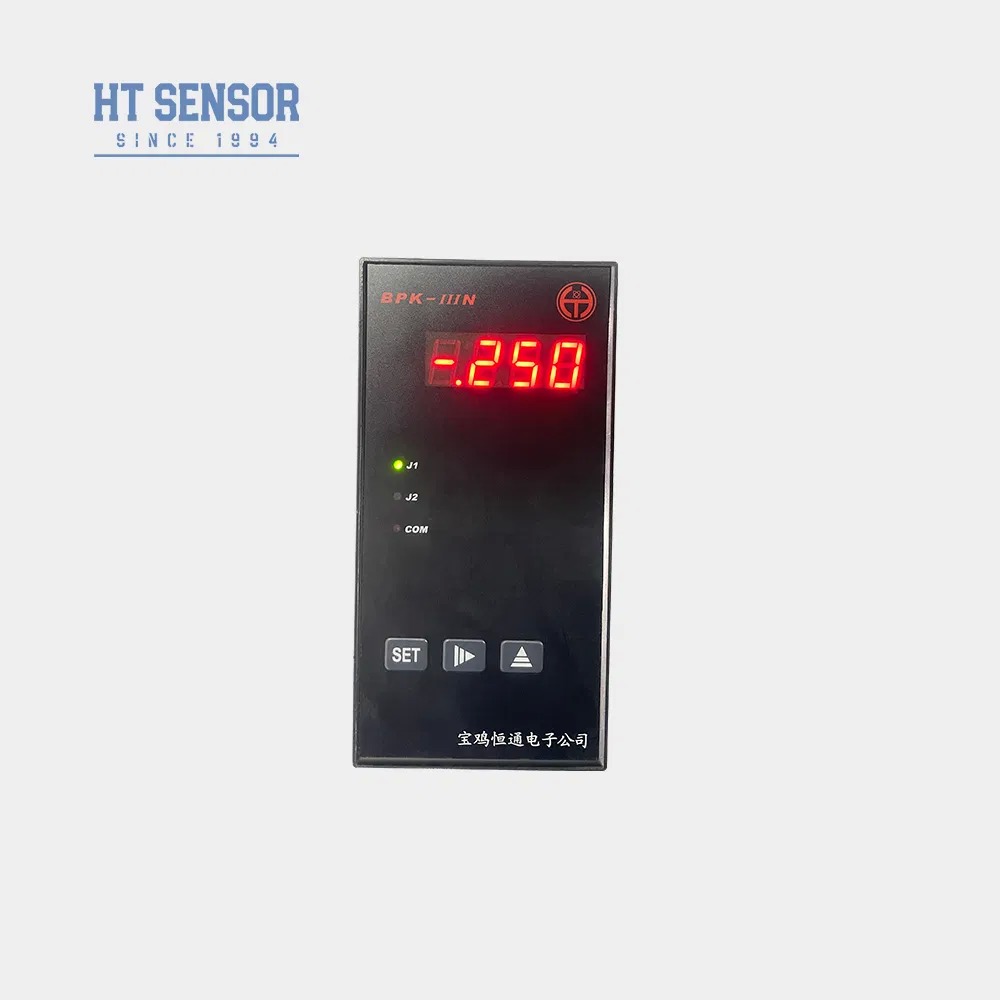

| BPK-IIIN1 | 80×160×80 (вертикально) | 76 + 0,7 * 152 + 0.8 | |
| BPK-IIIN2 | 48×96×112 (вертикально) | 44+0.5х92+0.7 | |
| BPK-IIIF1 | 96×96×112 (квадрат) | 92+0,7х92+0.7 | |
| BPK-IIIF2 | 48×48×108 (квадрат) | 44+0,5х44+0.5 | С сигнальной лампой J2 без реле J2 |
| BPK-IIIF3 | 72х72х112 | 67+0,7х67+0.7 | |
Часто задаваемые вопросы
Каковы особенности ваших датчиков давления?
Высокая точность, долговечность и отличные характеристики.
Могу ли я настроить специальные требования?
Да, наши инженеры могут адаптировать продукцию к конкретным потребностям.
Какова ваша производственная мощность?
Наши производственные мощности способны производить до 30 000 датчиков давления в месяц, что гарантирует, что мы можем удовлетворить требования к крупномасштабным заказам.Мы рекомендуем связаться с нашей командой продаж заранее для планирования производства и доставки.
Какой обычный срок доставки?
5-8 рабочих дней для стандартных моделей.
Как цены на продукты?
Конкурентное ценообразование с скидками для оптовых заказов или долгосрочных партнерств.
Какова гарантия на вашу продукцию и послепродажное обслуживание?
Наша команда послепродажного обслуживания отвечает на запросы в течение 24 часов, с удаленной поддержкой сети ПК всегда доступна.
