Переключатель BPK-III для многообразного типа входного давления
BPK-III Многообразный прибор для измерения входного давления

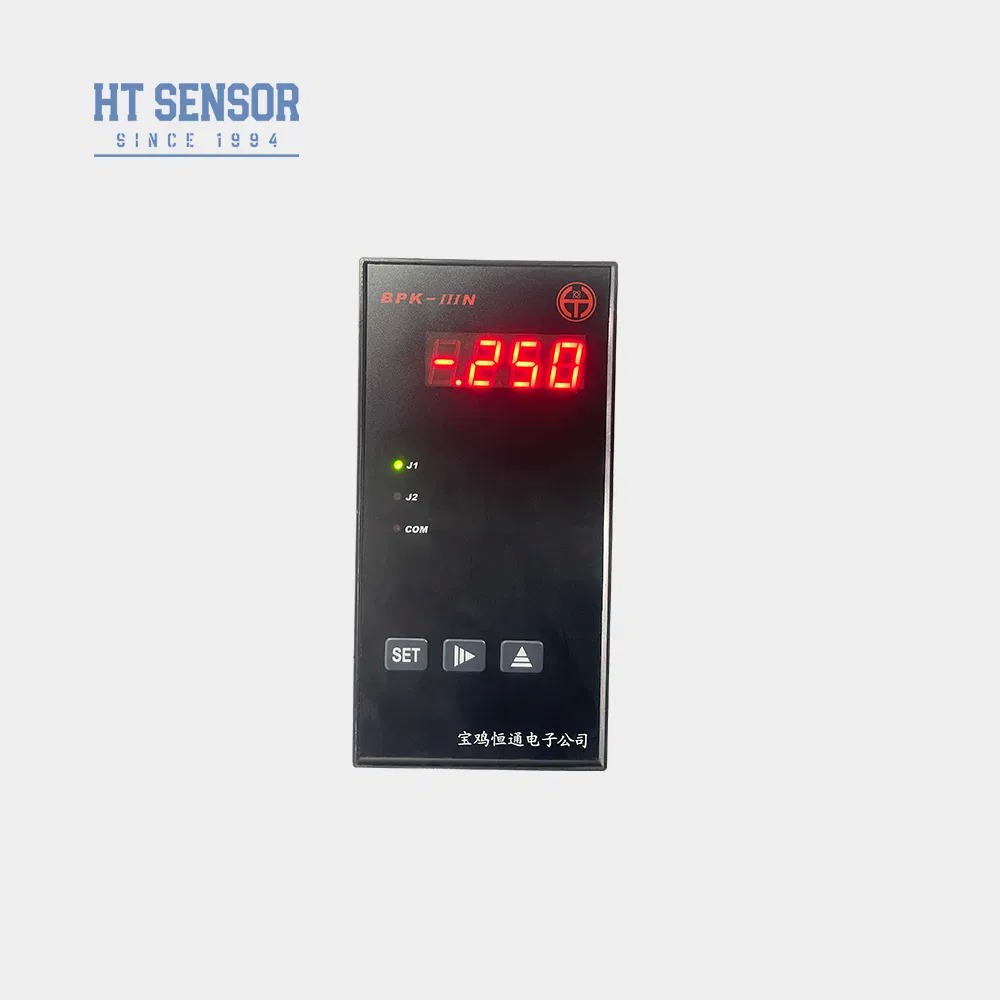

Дальномер/выключатель BPK-IIIN
Обзор продукции
Контроллеры серии BPK-IIIN имеют функции отображения, управления и передачи и широко применяются в различных приложениях автоматического управления.
Ключевые особенности
- Доступны несколько вариантов RTD, термопары или стандартного входного сигнала
- Калибровка диапазона отображения для нелинейных сигналов и возможность настройки линейных сигналов
- Изолированный выход передачи с 12-битным разрешением и регулируемым диапазоном
- Два выхода реле, конфигурируемых для высоко/низко, высоко/высоко-высоко или низко/низко-низко сигнализации
Технические спецификации
Энергетика и окружающая среда
- Напряжение питания: 220VAC / 24VDC (± 10%)
- Температура окружающей среды: 0~50°C
- Относительная влажность воздуха: ≤ 85% в не коррозионной газовой среде
Параметры входного сигнала
| Код входной сигналы |
Сигнал ввода |
Объем отображения |
Резолюция |
Точность |
Импеданс ввода |
| 00 | T TC | 0~400°C | 1°C | 00,2% | Сто тысяч. |
| 01 | R ТК | 0~1600°C | 1°C | 00,2% | Сто тысяч. |
| 02 | J TC | 0~1200°C | 1°C | 00,2% | Сто тысяч. |
| 03 | WRe3-WRe25 TC | 0~2300°C | 1°C | 00,2% | Сто тысяч. |
| 04 | B TC | 350~1800°C | 1°C | 00,2% | Сто тысяч. |
| 05 | S ТК | 0~1600°C | 1°C | 00,2% | Сто тысяч. |
| 06 | K ТК | 0~1300°C | 1°C | 00,2% | Сто тысяч. |
| 07 | Е ТК | 0~900°C | 1°C | 00,2% | Сто тысяч. |
| 08 | Pt100 РТД | -200 ~ 600°C | 00,1°C | 00,2% | (0,2 мА) |
| 09 | Cu50 RTD | -50,0 ~ 150,0°C | 00,1°C | 00,2% | (0,2 мА) |
| 10 | 0~375Ω давление на расстоянии | Нижний и высокий пределы охвата могут устанавливаться от -1999 до 9999 | Дисплейный диапазон непрерывный с -1999 по 9999 с использованием 16-разрядного образца A/D | 00,2% | (0,2 мА) |
| 11 | Дивизор тока 0 ~ 75 мВ | | 00,1% | Сто тысяч. |
| 12 | 0 ~ 30 мВ | | 00,1% | Сто тысяч. |
| 13 | Стандартный сигнал от 0 до 5 В | | 00,1% | Сто тысяч. |
| 14 | Стандартный сигнал от 1 до 5 В | | 00,1% | Сто тысяч. |
| 15 | Стандартный сигнал 0 ~ 10 В | | 00,1% | Сто тысяч. |
| 16 | Стандартный сигнал от 0 до 10 мА | | 00,1% | 20Ω |
| 17 | Стандартный сигнал от 0 до 20 мА | | 00,1% | 20Ω |
| 18 | Стандартный сигнал 4 ~ 20 мА | | 00,1% | 20Ω |
Параметры выхода аналогового тока
| Передача выходного сигнала |
Текущий выход |
Область передачи |
Изолированное напряжение |
Максимальное разрешение |
Точность |
Грузоподъемность |
Напряжение открытой цепи |
| 00 | 4 ~ 20 мА | Передача данных в пределах диапазона на стандартный сигнал тока | 1500 В | 12 бит | 00,3% | ≤ 500Ω | 15 В |
| 01 | 0 ~ 20 мА | | | | | |
Этот продукт изготавливается с 4 ~ 20 мА или 0 ~ 20 мА выходных сигналов тока.настройка доступна от производителя или может быть достигнута путем подключения с 250 или 500-оммическим резистором для 1 ~ 5В, 0 ~ 5В или 0 ~ 10В напряжение выхода (Примечание: точность резистора напряжения напряжения прямо влияет на точность выхода передачи).
Контактная способность ретранслятора
| Напряжение |
Кондиционер |
DC |
Кондиционер |
DC |
Кондиционер |
DC |
Жизнь реле |
| 250В/120В | 120В/48В | < 48 В | | | | >100000 раз |
| Максимальный ток (резистивная нагрузка) | 3А | 2А | 4А | 3А | 5А | 4А |
| Максимальный ток (индуктивная нагрузка) | 0.3А | 0.2А | 0.4А | 0.3А | 0.5А | 0.4А |
Дополнительные особенности
- Способность внешнего питания DC24V/30mA для передатчиков
- Функция автоматической компенсации температуры для датчиков термопары
- Функция защиты от отключения
Размеры модели
| Модель |
Размер контуры |
Размер выходной панели (мм) |
Примечание |
| BPK-IIIS1 | 160×80×80 (горизонтально) | 152 + 0,8 * 76 + 0.7 | |
| BPK-IIIS2 | 96×48×112 (горизонтально) | 92 плюс 0,7х44 плюс 0.5 | |
| BPK-IIIN1 | 80×160×80 (вертикально) | 76 + 0,7 * 152 + 0.8 | |
| BPK-IIIN2 | 48×96×112 (вертикально) | 44+0.5х92+0.7 | |
| BPK-IIIF1 | 96×96×112 (квадрат) | 92+0,7х92+0.7 | |
| BPK-IIIF2 | 48×48×108 (квадрат) | 44+0,5х44+0.5 | С сигнальной лампой J2 без реле J2 |
| BPK-IIIF3 | 72х72х112 | 67+0,7х67+0.7 | |
Часто задаваемые вопросы
Каковы особенности ваших датчиков давления?
Высокая точность, долговечность и отличные характеристики.
Могу ли я настроить специальные требования?
Да, наши инженеры могут адаптировать продукцию для удовлетворения конкретных потребностей.
Какова ваша производственная мощность?
Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупных заказов.рекомендуется заранее связаться с нашей командой по продажам, чтобы обеспечить плавное планирование производства и доставки..
Какой обычный срок доставки?
5-8 рабочих дней для стандартных моделей.
Как цены на продукты?
Конкурентное ценообразование со скидками на оптовые заказы или долгосрочных партнеров.
Какова гарантия на вашу продукцию и послепродажное обслуживание?
Наше гарантийное время составляет 24 месяца после отгрузки, и наша команда послепродажного обслуживания ответит на ваши вопросы в течение 24 часов.
