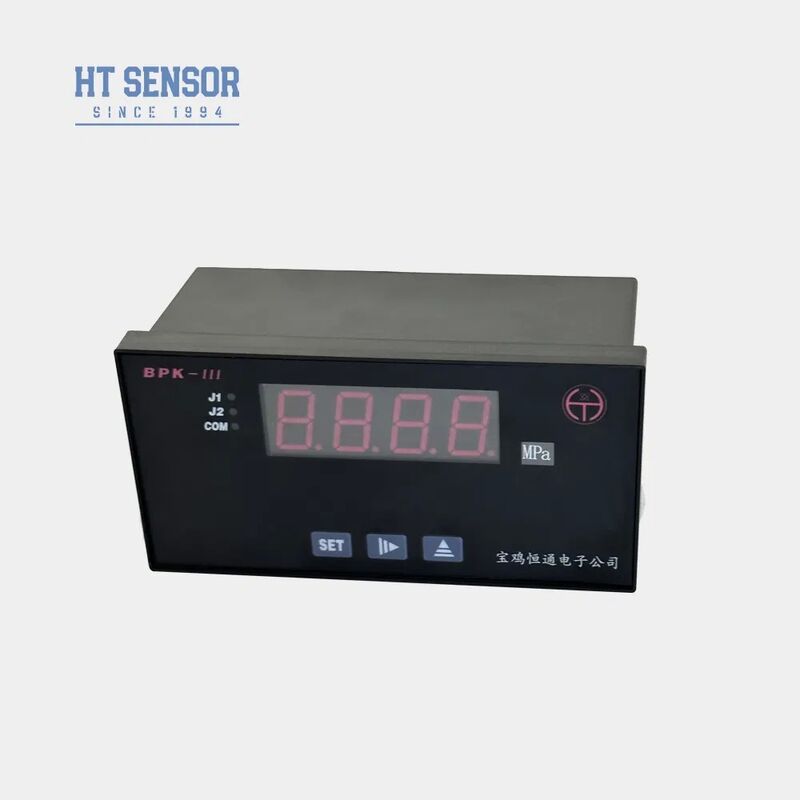

Обзор продукта

Контроллеры серии BPK-III обладают функциями отображения, управления и передачи данных и широко применяются в различных областях автоматического управления.

Основные характеристики

Доступны различные варианты входных сигналов: RTD, термопары или стандартные сигналы
Калибровка диапазона отображения для нелинейных сигналов и возможность настройки для линейных сигналов
Изолированный выход передачи с разрешением 12 бит и настраиваемым диапазоном
Два релейных выхода, настраиваемые для типов сигнализации: высокий/низкий, высокий/высокий-высокий или низкий/низкий-низкий

Технические характеристики

Напряжение питания: 220 В переменного тока / 24 В постоянного тока (±10%)

Температура окружающей среды: 0~50ºC

Относительная влажность: ≤85% Некоррозионная газовая среда

Параметры входного сигнала

Код входного сигнала	Входной сигнал	Диапазон отображения	Разрешение	Точность	Входное сопротивление
00	T TC	0~400ºC	1ºC	0.2%	100K
01	R TC	0~1600ºC	1ºC	0.2%	100K
02	J TC	0~1200ºC	1ºC	0.2%	100K
03	WRe3-WRe25 TC	0~2300ºC	1ºC	0.2%	100K
04	B TC	350~1800ºC	1ºC	0.2%	100K
05	S TC	0~1600ºC	1ºC	0.2%	100K
06	K TC	0~1300ºC	1ºC	0.2%	100K
07	E TC	0~900ºC	1ºC	0.2%	100K
08	Pt100 RTD	-200.~600.0ºC	0.1ºC	0.2%	0.2mA
09	Cu50 RTD	-50.0~150.0ºC	0.1ºC	0.2%	0.2mA
10	0~375Ω дистанционное давление	Настраивается от -1999 до 9999	16-битная выборка А/Ц	0.2%	0.2mA
11	0~75 мВ делитель тока			0.1%	100K
12	0~30 мВ			0.1%	100K
13	0~5 В стандартный сигнал			0.1%	100K
14	1~5 В стандартный сигнал			0.1%	100K
15	0~10 В стандартный сигнал			0.1%	100K
16	0~10 мА стандартный сигнал			0.1%	20Ω
17	0~20 мА стандартный сигнал			0.1%	20Ω
18	4~20 мА стандартный сигнал			0.1%	20Ω

Параметры аналогового токового выхода

Сигнал передачи	Токовый выход	Диапазон передачи	Изолированное напряжение	Максимальное разрешение	Точность	Нагрузочная способность	Напряжение холостого хода
00	4~20 мА	Передача данных в пределах диапазона в стандартный токовый сигнал	1500 В	12 бит	0.3%	≤500Ω	15 В
01	0~20 мА

Этот продукт производится с выходными токовыми сигналами 4~20 мА или 0~20 мА. Для требований к выходу напряжения пользователи могут запросить настройку у производителя или подключить резисторы 250 или 500 Ом для выходного напряжения 1~5 В, 0~5 В или 0~10 В (Примечание: точность резистора напрямую влияет на точность выходного напряжения передачи).

Характеристики релейного выхода

Напряжение	Максимальный ток (резистивная нагрузка)	Максимальный ток (индуктивная нагрузка)	Срок службы реле
250 В/120 В	3 А переменного тока / 2 А постоянного тока	0.3 А переменного тока / 0.2 А постоянного тока	>100 000 операций
120 В/48 В	4 А переменного тока / 3 А постоянного тока	0.4 А переменного тока / 0.3 А постоянного тока
<48 В	5 А переменного тока / 4 А постоянного тока	0.5 А переменного тока / 0.4 А постоянного тока

Дополнительные функции

Возможность внешнего источника питания DC24V/30mA для передатчиков
Функция автоматической температурной компенсации для датчиков термопар
Функция защиты от отключения

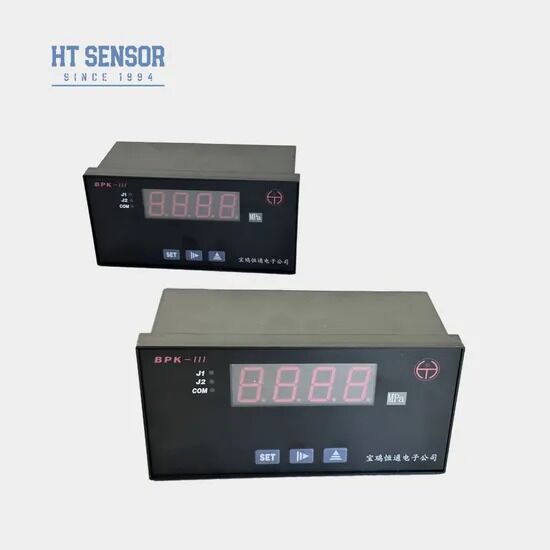

Размеры модели

Модель	Габаритные размеры	Размер панели (мм)	Примечания
BPK-IIIS1	160×80×80 (Горизонтальный)	152+0.8×76+0.7
BPK-IIIS2	96×48×112 (Горизонтальный)	92+0.7×44+0.5

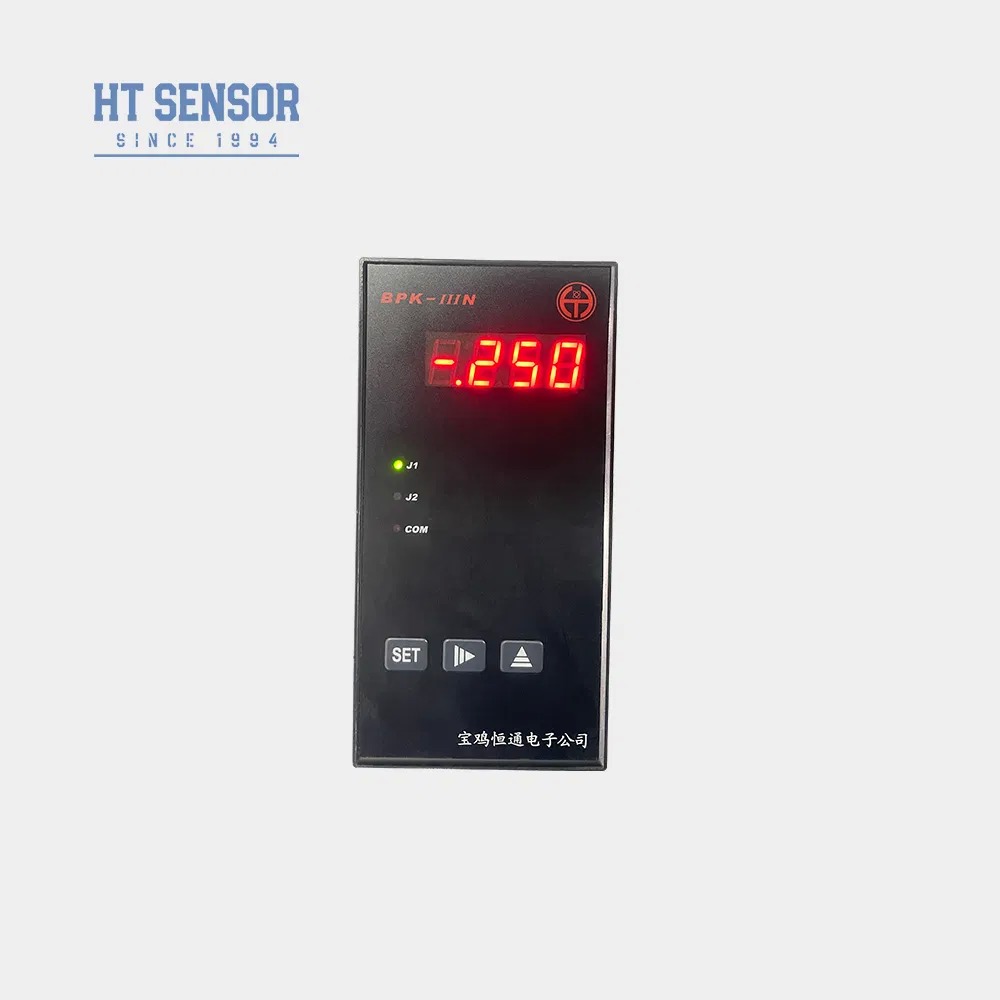

BPK-IIIN1	80×160×80 (Вертикальный)	76+0.7×152+0.8
BPK-IIIN2	48×96×112 (Вертикальный)	44+0.5×92+0.7
BPK-IIIF1	96×96×112 (Квадратный)	92+0.7×92+0.7
BPK-IIIF2	48×48×108 (Квадратный)	44+0.5×44+0.5	С сигнальной лампой J2 без реле J2
BPK-IIIF3	72×72×112	67+0.7×67+0.7

Часто задаваемые вопросы

Каковы особенности ваших датчиков-передатчиков давления?

Высокая точность, долговечность и отличная производительность. Доступна настройка.

Могу ли я настроить специальные спецификации?

Да, наши инженеры могут адаптировать продукты для удовлетворения конкретных потребностей. Мы предоставляем услуги OEM и ODM.

Какова ваша производственная мощность?

Наши производственные мощности позволяют производить до 30 000 датчиков-передатчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупномасштабных заказов. Однако рекомендуется заранее связаться с нашей командой продаж, чтобы обеспечить бесперебойное производство и планирование поставок.

Каков типичный срок поставки?

5~8 рабочих дней для стандартных моделей. Для индивидуальных продуктов может варьироваться.

Как оценивается стоимость продукции? Есть ли скидки?

Конкурентоспособные цены со скидками для оптовых заказов или долгосрочных партнеров.

Какова гарантия на вашу продукцию? И послепродажное обслуживание?

Гарантийный срок составляет 24 месяца после отгрузки, а наша команда послепродажного обслуживания ответит на ваши вопросы в течение 24 часов. Удаленные инструкции через компьютерную сеть всегда доступны.

Модель №.:	BPK-III	Диапазон измерения:	Измеритель среднего давления
Точность:	1	Тип дисплея:	Цифровой
Источник питания:	AC85-260V	светодиодный дисплей:	-1999-9999
Переключить точки:	2 балла	Собственный источник питания:	24 В
Напряжение питания:	220 В переменного тока/24 В постоянного тока (±10%)	Температура окружающей среды:	0 ~ 50oC
ОТНОСИТЕЛЬНАЯ ВЛАЖНОСТЬ:	≤85% Неагрессивный газ	Входное сопротивление:	100 тыс.
Аналоговый выход:	4–20 мА или 0–20 мА	Емкость контакта реле:	250 В/120 В переменного тока, 120 В/48 В переменного тока, <48 В переменного тока
Реле жизни:	>100000 раз
Выделить:	Манометр AC85-260V , Манометр с многоканальным вводом сигналов , Манометр с кремниевым датчиком давления

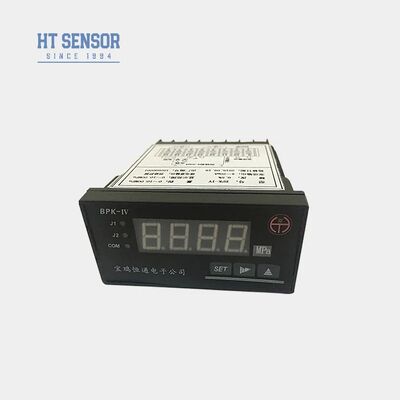

AC85-260V Многофункциональный индикатор с интегрированным вводом сигналов
